Généralités

Cette zone est spécifiquement destinée au réglage des fenêtres sur les sorties de la Multi-visionneuse.

Description

La zone est divisée en plusieurs sous-zones. Le côté gauche sert à l’alignement et à la position de la fenêtre. La partie droite est réservée aux contrôles divers.

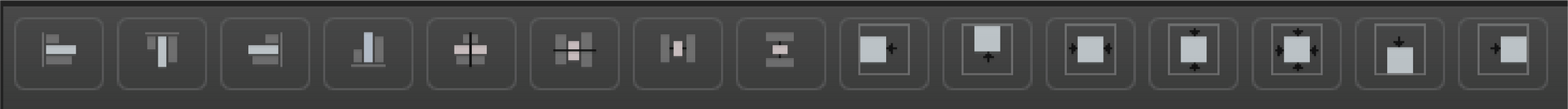

Contrôles de l’alignement des fenêtres

Les icônes d’alignement de la Multi-visionneuse sont similaires aux icônes du panneau d’alignement de la Programmation. Pour plus de détails, voir le chapitre “Menu Programmation > Zone de modification des calques”.

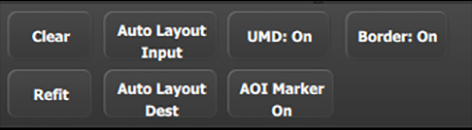

Contrôles divers

Effacer

Supprime la fenêtre sélectionnée de la fenêtre de la Multi-visionneuse.

Rétablir taille orig.

Ramène la fenêtre sélectionnée à sa taille d’origine.

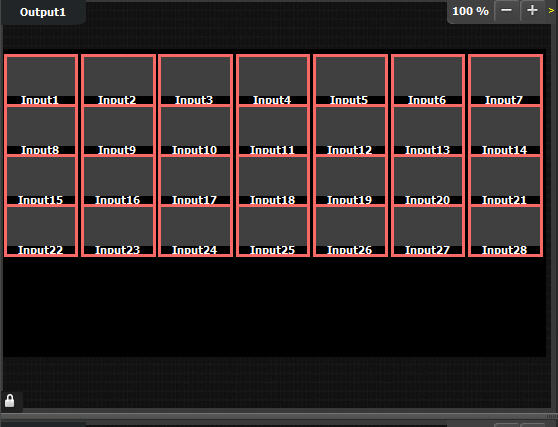

Entrée de la disposition automatique

Efface l’affichage de la Multi-visionneuse et place toutes les sources sélectionnées et l’arrière-plan de la liste dans l’affichage de la Multi-visionneuse dans la disposition suivante.

Dest. de la disposition automatique

Efface l’affichage de la Multi-visionneuse et place toutes les destinations sélectionnées dans la liste de l’affichage de la Multi-visionneuse.

UMD : activé/désactivé

Permet d’activer et de désactiver l’UMD (affichage sous moniteur) des fenêtres sélectionnées sur les sorties MVR. L’UMD sera toujours représenté dans la GUI afin que l’utilisateur sache quelles ressources sont attribuées aux fenêtres.

Activation/désactivation du repère AOI

Permet d’activer et de désactiver le repère AOI des fenêtres sélectionnées sur les sorties MVR. La GUI affichera toujours les marqueurs AOI comme référence visuelle pour l’utilisateur.

Bordure : activée/désactivée

Permet d’activer ou de désactiver la bordure des fenêtres sélectionnées sur les sorties MVR. La GUI affichera toujours les bordures de la fenêtre afin que l’utilisateur puisse se rendre compte de l’alignement des fenêtres.

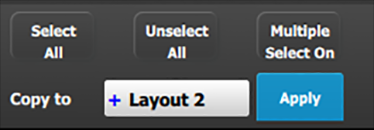

Contrôle de la sélection

Sélectionner tout

Permet de sélectionner toutes les fenêtres d’un affichage de Multi-visionneuse. Ce bouton n’est disponible que lorsque le ou les boutons MVR Out (Sortie MVR) de l’espace de travail de la disposition sont sélectionnés (soulignés en bleu).

Tout désélectionner

Permet de désélectionner toutes les fenêtres d’un affichage de Multi-visionneuse. Ce bouton n’est disponible que lorsque le ou les boutons MVR Out (Sortie MVR) de l’espace de travail de la disposition sont sélectionnés (soulignés en bleu).

Sélection multiple

Bouton utilisé pour activer ou désactiver la sélection de plusieurs fenêtres.

Copier vers

Permet de sélectionner une autre disposition vers laquelle vous pouvez copier la disposition actuelle. Les choix possibles dans le champ déroulant sont : « Disposition 1 », « Disposition 2 », « Disposition 3 » et « Disposition 4 ».

Appliquer

Copie la disposition actuelle dans la disposition sélectionnée dans le champ « Copier vers ».
