일반 사항

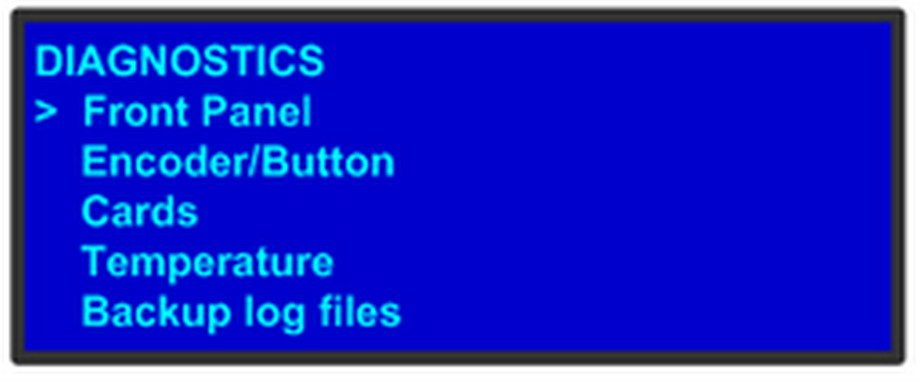

다음 그림은 시스템 메뉴에서 액세스할 수 있는 진단 하위 메뉴를 나타낸 것입니다.

진단 옵션을 통해 사용자는 이벤트 마스터 장치가 정상적으로 작동하는지 확인할 수 있습니다. 전면 패널 및 카드 작동을 점검할 수 있습니다. 다양한 시스템 온도를 모니터링하고 고객 서비스를 통한 문제 해결을 위해 백업 로그 파일을 저장할 수 있습니다.

전면 패널

전면 패널을 테스트하도록 선택하면 VFD 디스플레이가 처음에 꺼집니다. 그러면 24 x 4 문자 격자가 가장 어두운 설정에서 가장 밝은 설정으로 표시되기 시작합니다. 이때 사용자는 디스플레이에서 픽셀이 있는지 또는 문자 세그먼트가 불량인지 확인할 수 있습니다.

가장 밝은 설정에서 모든 픽셀을 몇 초 동안 표시하면 시스템이 자동으로 인코더/버튼 테스트 메뉴(다음 메뉴)로 이동합니다.

참고: 진단 메뉴에서 "인코더/버튼"을 직접 선택하면 테스트 중인 VFD를 볼 필요 없이 사용자가 키와 노브를 테스트할 수 있습니다.

인코더/버튼

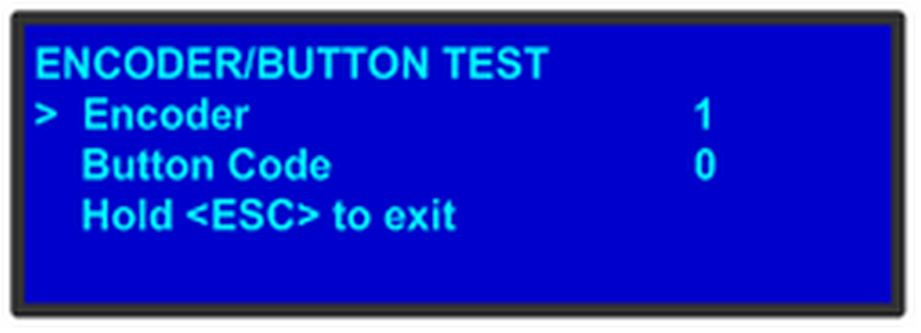

인코더/버튼 테스트 메뉴를 통해 사용자는 키와 노브를 테스트할 수 있습니다.

전면 패널의 노브를 돌리면 인코더 라인에 숫자가 표시됩니다. 숫자가 클수록 노브가 더 빨리 회전했습니다. 노브를 돌린 방향에 따라 숫자가 양수 또는 음수로 표시됩니다.

전면 패널에서 아무 키나 누르면 해당 키의 버튼 코드가 표시됩니다.

종료 후 진단 메뉴로 돌아가려면 ESC를 길게 누릅니다.

카드

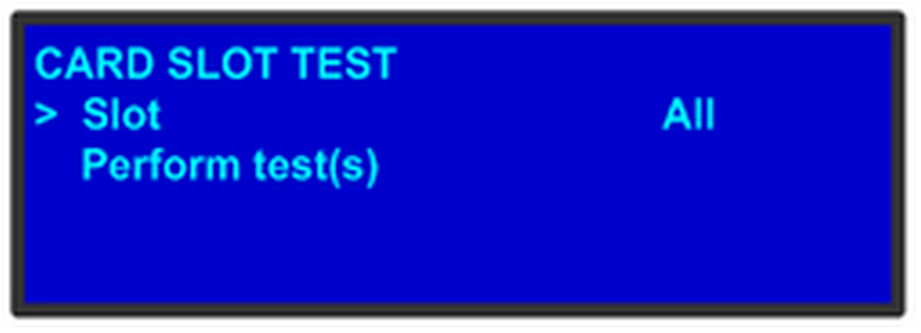

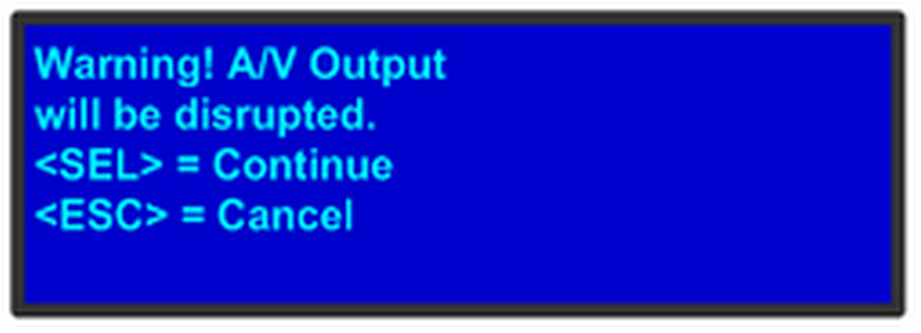

카드 슬롯 테스트는 개별 카드 또는 모든 카드에 대해 다양한 진단을 수행합니다. 이는 해당 카드에 문제가 있는지 빠르게 확인할 수 있는 방법입니다. 슬롯 번호를 선택하거나 테스트할 모든 카드를 선택하면 다음 메시지가 표시됩니다.

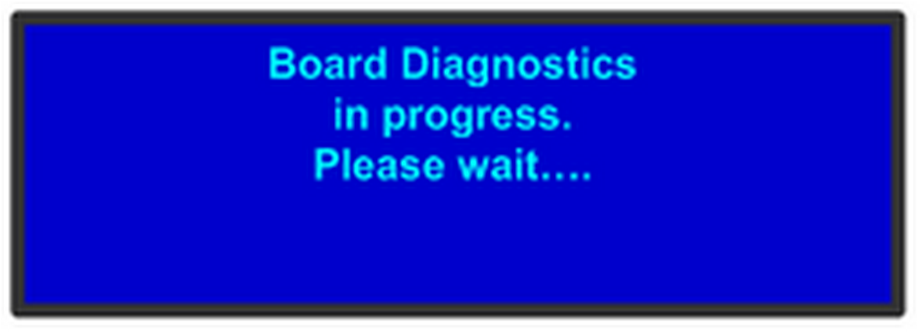

SEL을 눌러 계속하면 진단 테스트가 시작됩니다. 다음과 같은 메시지들이 표시됩니다:

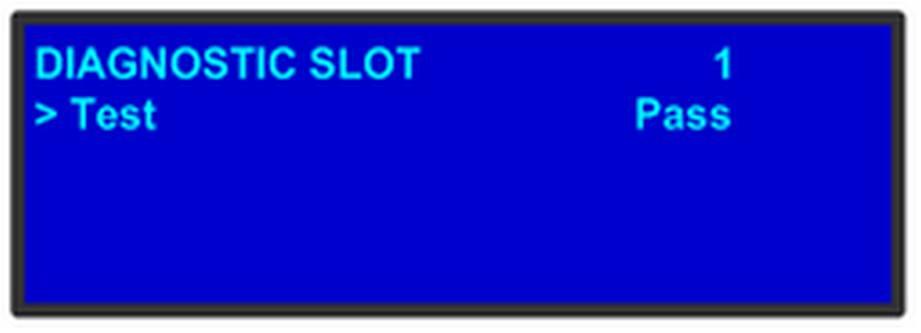

테스트할 슬롯을 하나만 선택한 경우 해당 슬롯에 대한 합격/불합격 결과만 표시됩니다.

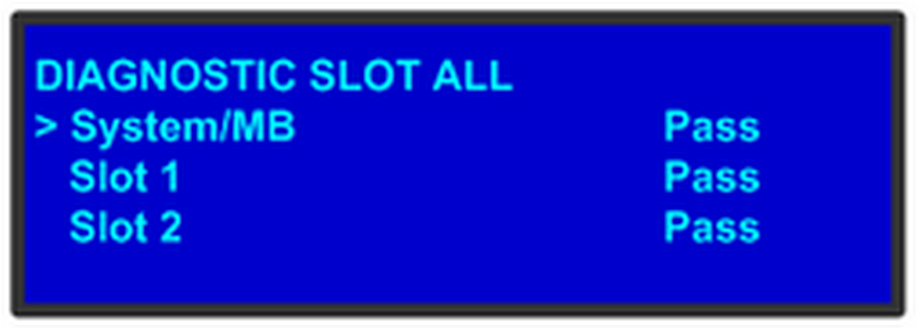

테스트용으로 모든 슬롯을 선택한 경우 모든 슬롯에 대해 합격/불합격 결과가 표시됩니다.

참고: 슬롯에 카드가 채워지지 않은 경우 결과는 EMPT로 표시됩니다.

참고: 진단 테스트의 자세한 결과를 보려면 Event Master Toolset Software에서 진단 프로그램을 실행하십시오. 이 기능에 대한 자세한 내용은 “설정 메뉴 > 웹 앱 영역 > 대시보드” 장을 참조하십시오.

온도

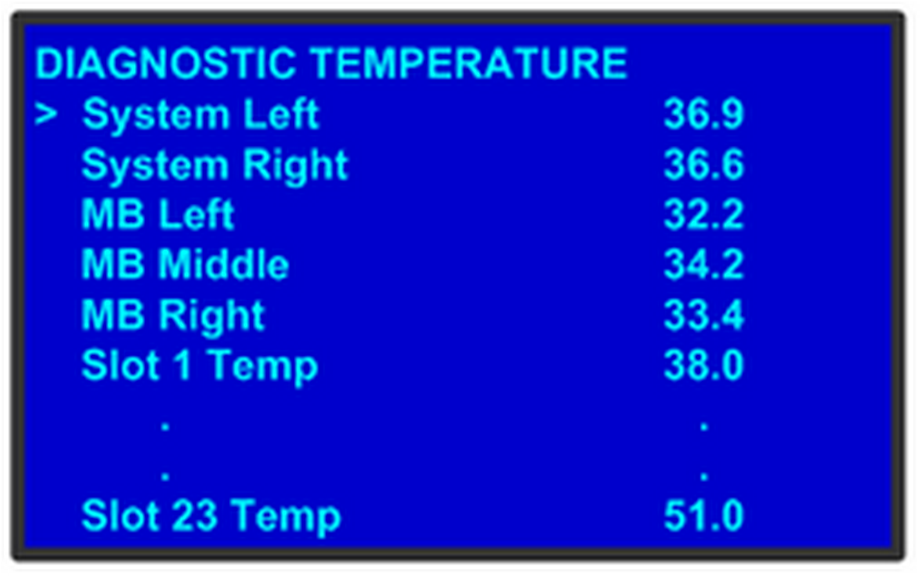

진단 온도 메뉴에는 시스템, 마더보드 및 모든 카드 슬롯에 대한 실시간 측정값이 표시됩니다. 모든 온도는 섭씨로 표시됩니다.

참고: FPGA 온도는 정상 작동 조건에서 85°C까지 올라갈 수 있습니다. 85°C 이상의 온도는 처리 성능에 영향을 미칠 수 있습니다.

백업 로그 파일

백업 로그 파일은 고객 서비스 문제 해결을 위해 저장할 수 있습니다.

참고: 이벤트 마스터 장치의 로그 파일을 백업해야 하는 경우 먼저 장치의 전면 패널에 USB 스틱을 설치합니다.

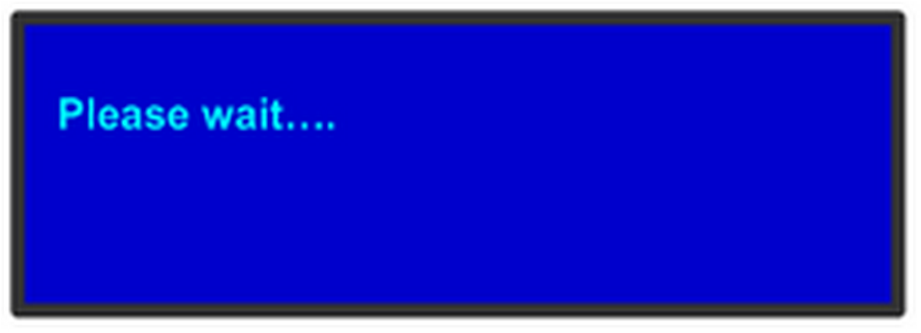

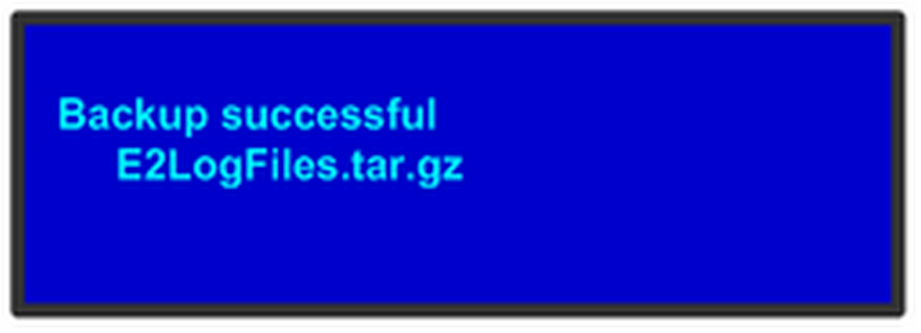

백업 로그 파일을 선택하면 시스템에서 즉시 로그 파일을 USB 스틱에 기록합니다. 이 프로세스 중에 다음 메뉴가 표시되며 이 프로세스가 완료되면 이벤트 마스터 장치가 자동으로 진단 메뉴로 돌아갑니다.

참고: 파일 이름은 "E2LogFiles.tar.gz "이며 USB 스틱의 "E2\ backup" 디렉토리에서 찾을 수 있습니다.
