일반 사항

이 절차에서는 시스템에 출력을 추가합니다.

전제 조건

• 구성 메뉴에 대해 제대로 숙지했는지 확인하십시오. 이 메뉴에 대한 자세한 내용은 “구성 메뉴” 장을 참조하십시오.

커넥터 용량

각 커넥터에는 커넥터에 내부 리소스를 할당하는 용량 설정이 있습니다. 개별 커넥터의 용량을 늘리려면 먼저 동일한 카드에 있는 다른 커넥터의 용량을 줄이거나 비활성화해야 할 수 있습니다. 예를 들어, HDMI 1.4 출력 카드에서 듀얼 링크 신호 두 개를 출력해야 하는 경우 먼저 두 개의 하단 커넥터 용량을 "없음"으로 설정해야 합니다.

커넥터를 4K 신호를 수용하는 데 사용하려면 각 카드의 다른 모든 커넥터를 "NONE"으로 설정해야 합니다.

3G-SDI 출력은 쿼드 연결을 통해서만 UHD/4K를 출력할 수 있습니다.

(선택 사항) 모든 출력 자동 추가

모든 출력 자동 추가 버튼을 누르면 소프트웨어가 이전에 할당되지 않은 모든 출력 커넥터를 왼쪽에서 오른쪽으로 각 카드의 위에서 아래 순서로 개별 단일 커넥터 출력으로 구성합니다.

이 버튼은 다수의 단일 커넥터 출력을 사용하는 시스템의 단축키입니다.

실시간 출력 자동 추가

라이브 출력 자동 추가 버튼을 누르면 시스템에서 EDID를 읽고 그에 따라 커넥터 용량과 출력 속도를 조정하여 활성 디스플레이 장치에 연결된 SDI를 제외한 각 단일 커넥터에 대한 출력을 추가합니다. 이 출력은 각 카드의 위에서 아래로 왼쪽에서 오른쪽으로 순서대로 추가됩니다.

단일 출력 추가

여기에서 단일 커넥터 또는 다중 커넥터에서 개별 출력을 구성할 수 있도록 특정 출력 요구 사항을 추가합니다. 일반 멀티 커넥터 출력 예로는 3840x1080의 듀얼 링크 출력 또는 UHD 및 4K용 쿼드 링크 SDI가 있습니다.

1. 다이어그램 영역에서 원하는 출력 커넥터를 클릭하여 정의할 출력을 선택합니다.

   모든 커넥터는 유형 및 용량이 동일해야 하며, 1개, 2개 또는 4개의 커넥터를 선택할 수 있어 최대 해상도는 4K입니다.

2. +단일 출력 추가 파란색 버튼을 클릭하여 선택한 커넥터에서 단일 출력을 생성합니다.

다중 출력 추가

둘 이상의 출력 커넥터를 선택하고 +다중 출력 추가 버튼을 클릭하여 선택한 각 커넥터에 대한 개별 출력을 생성합니다. 이 단축키는 "자동 추가..." 버튼과 비슷하지만 선택한 커넥터에만 사용할 수 있습니다.

(선택 사항) 출력 삭제

1. 파란색 버튼 출력 삭제를 누릅니다.
2. 이름 목록에서 삭제하려는 출력 옆의 "x" 공간을 클릭합니다. 또는 커넥터를 선택합니다.
3. 빨간색 버튼 출력 삭제를 누릅니다. 선택된 모든 출력이 목록에서 제거됩니다.

(선택 사항) 이름 편집

모든 커넥터가 추가되면 출력 탭 바로 아래 목록에 나타납니다. 연결된 장치 기능 대신 실제 연결 시나리오를 기반으로 출력 이름을 지정하는 것이 좋습니다. 이는 운영 중 이해를 단순화하기 위해 시스템에서 여러 계층의 이름을 지정할 수 있기 때문입니다.

1. 이름 목록에서 기본 이름을 두 번 클릭하여 이름을 편집합니다.
2. 영역이 파란색으로 바뀌면 지우개 아이콘을 클릭하여 필드를 지웁니다.
3. 새 이름을 입력합니다.

(선택 사항) 출력 매개 변수 조정

상단에 있는 조정 탭을 클릭합니다. 출력 조정 패널은 세 섹션(메인, 타이밍, 커넥터)으로 구분됩니다. 조정 패널에서 다음을 수행할 수 있습니다.

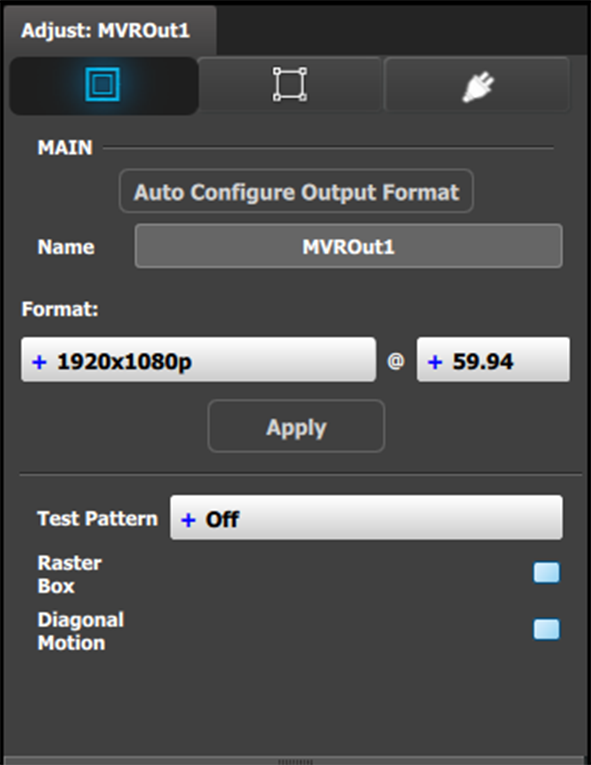

1. [Main tab] 이름을 편집합니다.
2. [Main tab] 포맷 값과 프레임 레이트를 선택합니다.
3. [Main tab] 래스터 박스로 테스트 패턴을 활성화하고 대각선 동작을 활성화합니다.

4. [Main tab] 관심 영역(AOI)을 정의합니다.

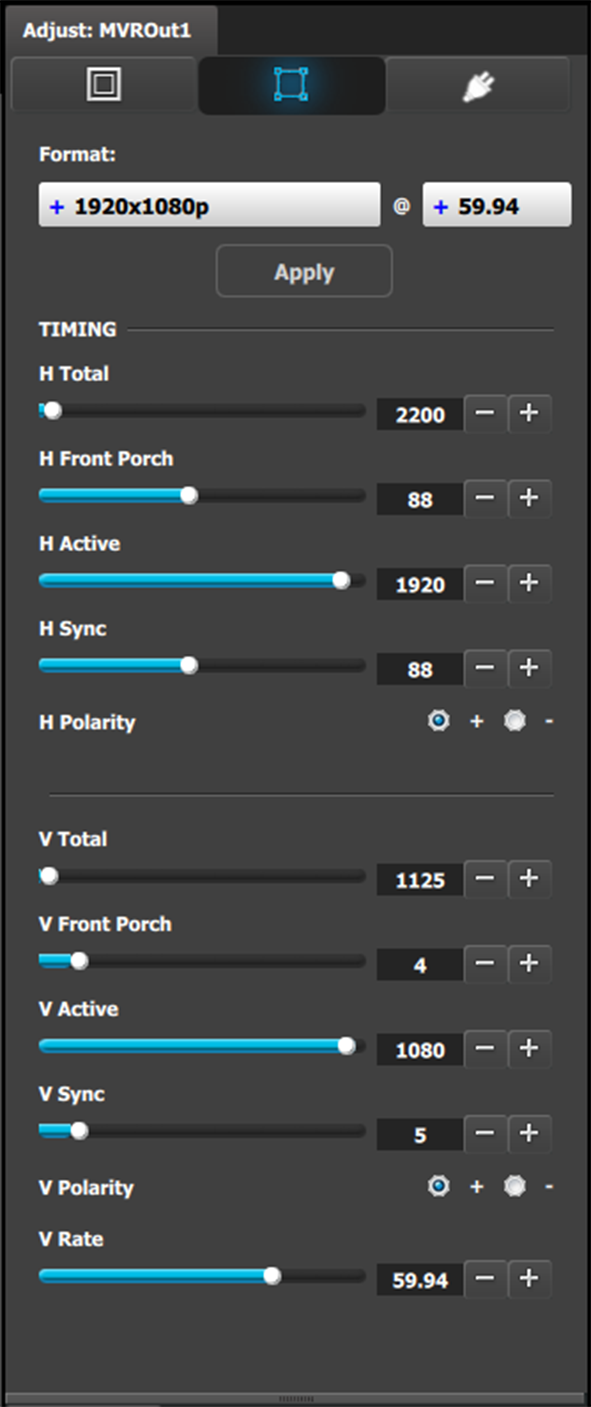

5. [Timing tab] 선택한 형식과 관련된 모든 타이밍 매개 변수를 읽고 조정합니다.

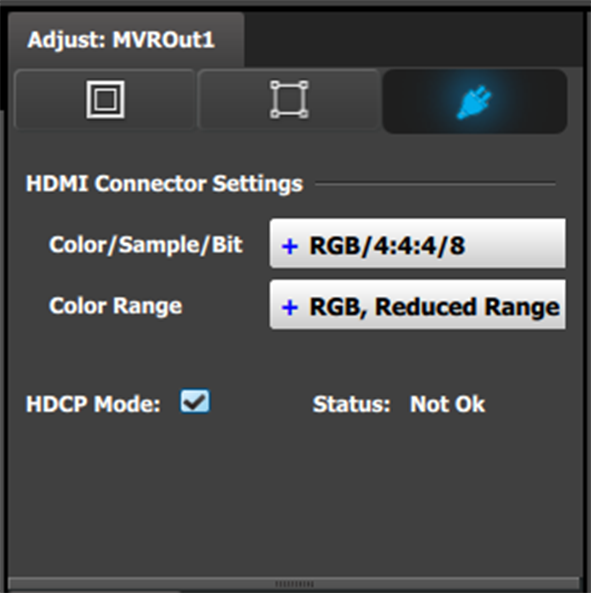

6. [Connector tab] SDI 유형 및 동기화 표준을 선택합니다.
7. [Connector tab] 장치의 EDID에서 보고된 대로 사용 가능한 색 공간 및 샘플 비트 심도를 선택합니다.
8. [Connector tab] 커넥터가 대상에 포함되지 않는 한 커넥터 용량을 변경합니다.

9. [Connector tab] HDCP 모드 켜짐 또는 꺼짐을 선택합니다.

   모든 출력의 기본값은 꺼짐입니다. HDCP 모드를 켜려면 빈 확인란을 클릭합니다. 확인란에 체크 표시가 표시되면 HDCP 모드가 켜진 것입니다. SDI 출력에는 HDCP 모드가 적용되지 않습니다.
