일반 사항
구성 메뉴는 프레젠테이션 시스템을 편집(작성, 수정, 삭제) 하는 데 사용되는 모듈입니다. 이 페이지는 EM GUI 소프트웨어를 시작할 때 나타나는 첫 번째 페이지입니다.
사용자는 이 페이지를 사용하여 선택한 시스템에 장치를 추가 또는 제거합니다. 또한 사용자는 입력, 배경, 출력 및 목적지와 같은 이러한 장치의 매개 변수도 수정할 수 있습니다.
6.7 구성 메뉴
설명

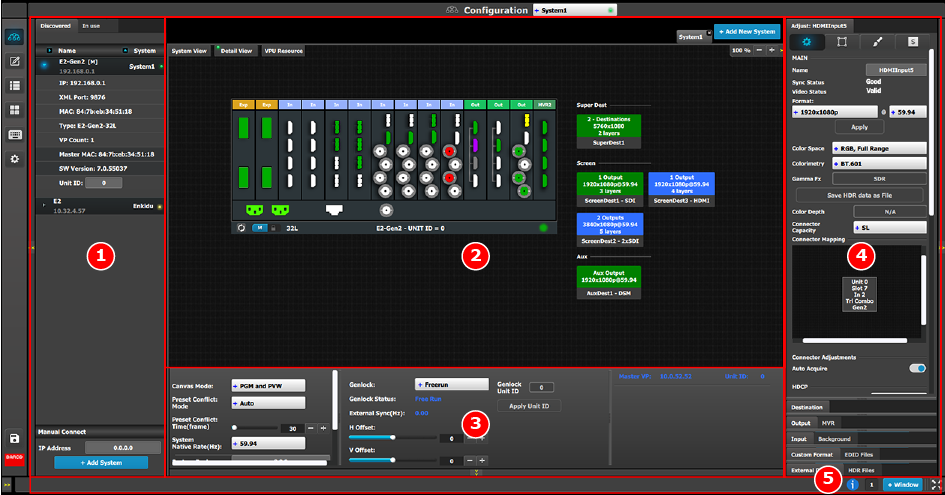

시스템 구성 메뉴는 다섯 부분으로 나누어져 있습니다.
| 1 | 네트워크 리소스 영역 | 네트워크에서 사용 가능한 리소스가 이 영역에 나열됩니다. 이 섹션에는 2개의 탭이 있습니다.
|

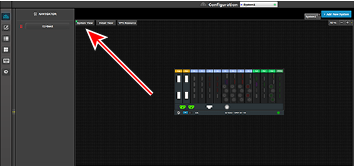

| 2 | 시스템 다이어그램 영역 | 작업 공간에는 시스템, 세부 정보 및 VPU 리소스의 세 가지 보기가 있습니다. 선택한 시스템 세부 정보가 이 영역에 그래픽으로 표시됩니다. 다른 시스템을 보려면 상단에서 해당 탭을 선택합니다. 시스템을 선택하면 하나의 시스템에 연결된 모든 장치의 개요가 표시됩니다.

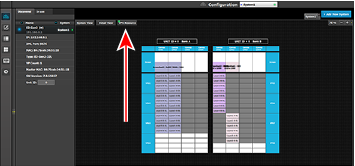

VPU 리소스를 선택하면 VPU 리소스 사용 개요가 표시됩니다.
|
| 3 | 시스템 수정자 영역 | 시스템 정보는 이 영역에 표시됩니다. 다른 시스템을 보려면 상단에서 해당 탭을 선택합니다. 이 영역에는 작업 공간 관련 도구도 포함됩니다. |
| 4 | 조정 영역 | 이 영역에는 대상, 출력, MVR, 입력, 배경, 사용자 정의 형식, EDID 파일, 외부 장치, HDR 파일 등의 여러 패널이 있습니다. 각 패널에는 시스템에 현재 정의되어 있는 항목의 목록이 표시됩니다. 사용자는 항목을 추가 또는 삭제하고 추가적으로 정의할 수도 있습니다. 조정 탭에서는 각 패널의 변수를 조정할 수 있습니다. 패널을 위 또는 아래로 끌어 보다 빠르게 조작할 수 있습니다. |
| 5 | 하단 표시줄 | 하단 표시줄의 오른쪽에는 창과 화면 최대화를 위한 컨트롤이 있습니다. 이 숫자는 창이 1 또는 2인지 여부를 나타냅니다. 2가 최대값입니다.
정보 아이콘을 클릭하면 마지막 100개의 상태 표시줄 메시지 목록이 표시됩니다. + 창 버튼을 클릭하여 창을 추가합니다. 두 번째 창은 별도 화면에서 이용할 수 있습니다. 바깥쪽 및 안쪽 화살표 버튼은 화면에 대한 인터페이스를 최대화하여 "OS가 없는" 모양을 만듭니다. |
다음 섹션에서는 시스템 구성 메뉴의 각 부분을 자세히 설명합니다.
