시스템 구성 페이지의 이 부분에는 로컬 네트워크에서 사용할 수 있는 장치가 나열되어 있으며 이를 연결된 시스템 설정에 추가할 수 있습니다.
링크 카드를 사용하면 여러 이벤트 마스터 장치를 연결할 수 있습니다. 링크 구성에 따라 연결된 장치는 입력을 공유하고 레이어 및 출력 수를 확장합니다. 예를 들어, 코드 릴리스 6.0부터 8개의 E2 장치를 하나의 시스템으로 연결할 수 있습니다.
“구성 메뉴 > 네트워크 리소스 영역” 섹션에서와 마찬가지로 추가해야 하는 장치는 네트워크 리소스 탭에서 사용할 수 있습니다. 모든 두 번째 장치를 추가할 수 있고 별도의 장치 ID만 있으면 됩니다. 각 시스템의 장치 ID를 다르게 변경합니다. 기본 장치 ID는 모든 E2 섀시 모델에서 0, 모든 S3 섀시 모델에서 1, EX 섀시에서 2입니다. E2 중 하나에서는 전면 패널에서 장치 ID를 1로 변경하거나 임시로 별도의 시스템으로 추가할 수 있습니다.
보조 E2 또는 S3-4K 장치는 한 장치에서 완전히 두 배의 용량을 추가합니다. 용량에는 거의 제한이 없으며 작동 방식은 한 대의 장치와 완전히 동일합니다.
참고: 섀시를 연결하면 몇 가지 메뉴를 통해 현재 보고 있는 장치 제어를 변경할 수 있습니다.
모든 페이지 상단의 메뉴 표시줄에서 풀다운 메뉴에서 해당 프로세서를 선택하여 보고 있는 프로세서의 세부 정보를 선택할 수 있습니다.
참고: 장치 ID와 마스터 또는 슬레이브 선택 간에는 관계가 없습니다. 연결된 구성에서는 두 장치 중 하나가 마스터 또는 슬레이브일 수 있습니다. 그 유일한 진정한 의미는 사용자에게 완전히 투명하지만 이벤트 마스터 도구 세트가 마스터 장치와만 통신한다는 사실입니다. 마스터 장치는 자체 연결을 설정하고 슬레이브 장치와의 모든 통신을 처리합니다.
참고: 특정 구성 설정은 허용되지 않습니다. 여기에는 E2 및 S3-4K 간의 스패닝 입력 또는 출력 구성이 포함됩니다. 설정에 이러한 종류의 구성이 필요한 경우 두 대의 E2 장치 또는 두 개의 S3-4K 장치를 함께 연결해야 합니다.

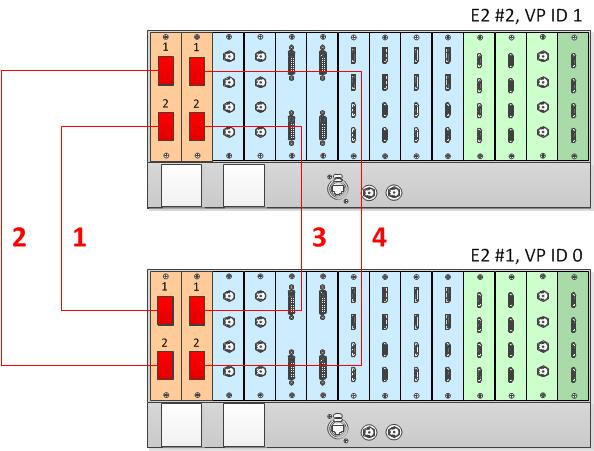

두 개의 E2 장치 연결 방법
각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 E2에 대해 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
VP ID 0, 링크 카드 슬롯 1, 링크 1 >> VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
VP ID 0, 링크 카드 슬롯 1, 링크 2 >> VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]
VP ID 0, 링크 카드 슬롯 2, 링크 1 >> VP ID 1, 링크 카드 슬롯 2, 링크 2 [3]
VP ID 0, 링크 카드 슬롯 2, 링크 2 >> VP ID 1, 링크 카드 슬롯 2, 링크 1 [4]

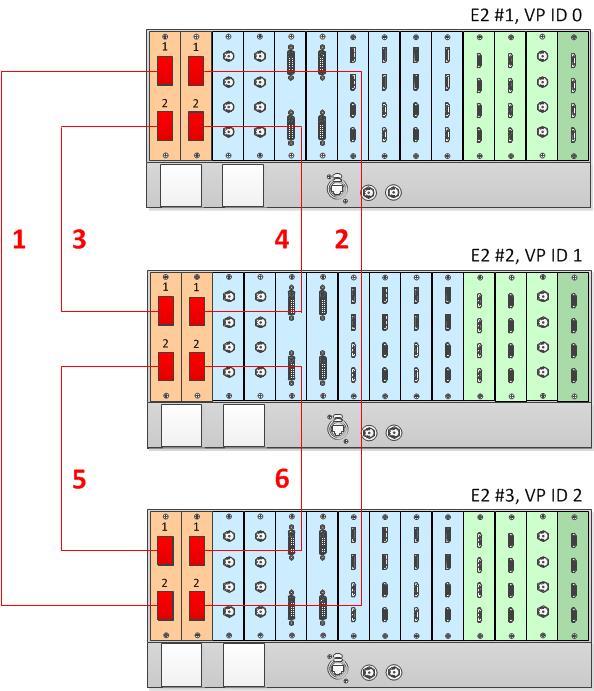

연결된 세 개의 E2는 세부정보 보기 영역에 그래픽으로 표시됩니다. 끌어다 놓은 장치는 다른 두 개의 장치 위에 표시되고 회색으로 표시됩니다.
회색으로 표시된 장치를 마스터 또는 슬레이브로 추가할 수 있는 옵션이 표시됩니다.
마스터로 추가 또는 슬레이브로 추가를 선택합니다.
시스템에서 시스템에 추가된 두 장치를 동기화하면 GUI의 세부 정보 보기에서 스택 하단에 있는 세 번째 장치를 마스터 또는 슬레이브로 추가할 수 있는 옵션이 표시됩니다.
마스터로 추가 또는 슬레이브로 추가를 선택합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 E2 제품을 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
E2 장치를 EX 장치 또는 2개의 데이지 체인 EX 장치에 연결하는 방법
각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
Ex에 E2 제품을 연결하려면 다음과 같이 각 장치와 함께 제공된 링크 케이블을 링크 커넥터 사이에 연결하십시오.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2
EX VP ID 1, 링크 1 >> EX VP ID 2, 링크 2

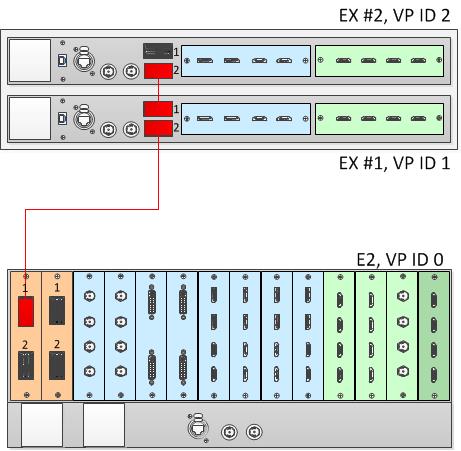

하나의 E2 장치와 두 개의 EX 장치 간 케이블 연결의 예는 이미지 6–47의 내용을 참조하십시오.
이미지 6–47하나의 E2 장치와 데이지 체인으로 연결된 두 개의 EX 장치 간 케이블 연결
E2 및 EX에 대한 이벤트 마스터 구성
이벤트 마스터 도구 세트 소프트웨어를 시작합니다.
E2 제품과 EX가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인합니다.
E2 제품을 GUI에 끌어다 놓습니다.
E2 장치가 EX 장치 또는 한 쌍의 데이지 체인 EX 장치에 케이블로 연결된 경우 EX 장치는 다이어그램 영역의 E2 장치 아래에 회색 상자로 나타납니다. 회색 표시된 EX 상자에서 파란색 버튼을 누르면 EX를 시스템에 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 EX 장치를 추가합니다.
데이지 체인으로 연결된 EX 장치 두 개를 추가할 경우, 체인의 두 번째 EX가 표시되기 전에 첫 번째 EX를 체인에 추가한 다음 이 단계를 반복하여 체인에 두 번째 EX를 추가해야 합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
참고: E2에 있는 네 개의 링크 각각은 데이지 체인으로 연결된 두 개의 EX 장치에 연결할 수 있습니다.
참고: S3-4K에 있는 두 개의 링크 포트는 각각 데이지 체인으로 연결된 두 개의 EX 장치에 연결할 수 있습니다. 이 절차는 데이지 체인으로 연결된 두 개의 EX 장치에 E2를 연결하는 절차와 동일합니다.
참고: 두 개의 EX 장치로 구성된 데이지 체인에는 두 개 이상의 입력 카드 또는 두 개 이상의 출력 카드를 사용할 수 없습니다. 체인의 각 EX는 입력 카드, 출력 카드 또는 입력 카드와 출력 카드를 모두 사용할 수 있습니다.
두 개의 VPU 카드로 E2 장치를 EX 장치에 연결하는 방법
시스템에 최대 8개의 싱글 레이어 또는 4개의 믹싱 레이어를 추가하기 위해 E2 장치를 두 개의 VPU 카드로 EX 장치에 연결할 수 있습니다. 이렇게 하면 시스템에 두 개의 VPU가 더 추가됩니다. 각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
Ex에 E2 제품을 연결하려면 다음과 같이 각 장치와 함께 제공된 링크 케이블을 링크 커넥터 사이에 연결하십시오.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]

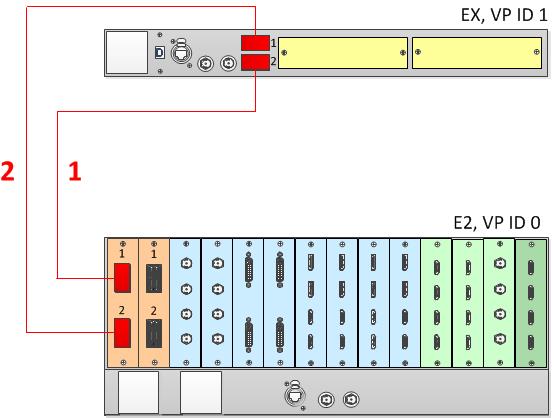

두 개의 VPU 카드로 E2 장치와 EX 장치 간 케이블을 연결하는 예는 이미지 6–48의 내용을 참조하십시오.
이미지 6–48두 개의 VPU 카드로 E2 장치와 EX 장치 간 케이블 연결
혼합 I/O/VPU 구성으로 E2 장치와 EX 장치를 연결하는 방법
단일 레이어 또는 두 개의 믹싱 레이어를 시스템에 추가하기 위해 단일 VPU 카드로 E2 장치를 EX 장치에 연결할 수 있습니다. 이렇게 하면 시스템에 또 다른 VPU가 추가됩니다. VPU는 EX 장치의 슬롯 1 또는 슬롯 2에 있을 수 있고 다른 슬롯은 비어 있거나 이벤트 마스터 입력 카드 또는 이벤트 마스터 출력 카드를 포함할 수 있습니다. 각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
Ex에 E2 제품을 연결하려면 다음과 같이 각 장치와 함께 제공된 링크 케이블을 링크 커넥터 사이에 연결하십시오.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]

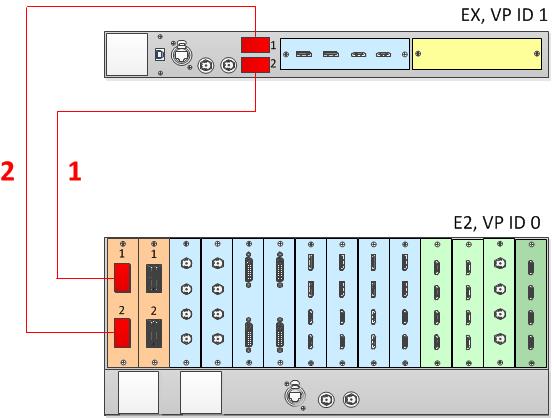

VPU 카드와 이벤트 마스터 입력 카드 또는 이벤트 마스터 출력 카드로 E2 장치와 EX 장치 간의 케이블을 연결하는 예는 이미지 6–49의 내용을 참조하십시오.
이미지 6–49VPU 카드로 E2 장치와 EX 장치 간 케이블 연결
참고: EX 장치에 입력 및 출력 카드의 조합이 아닌 VPU 카드가 있고 E2 프로세서 또는 S3-4K 프로세서에 연결된 경우 EX 장치를 더 이상 다른 EX 장치에 데이지 체인 방식으로 연결할 수 없습니다. EX 장치의 링크 커넥터 두 개를 모두 E2 또는 S3-4K 마스터 장치에 연결해야 합니다.
VPU 카드로 E2 장치와 EX 장치를 연결하기 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 5.1 이상을 시작합니다.
E2 제품과 EX가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인합니다.
E2 제품을 GUI에 끌어다 놓습니다.
E2 장치가 EX 장치에 케이블로 연결된 경우 EX 장치는 다이어그램 영역의 E2 장치 아래에 회색 상자로 나타납니다. 회색 표시된 EX 상자에서 파란색 버튼을 누르면 EX를 시스템에 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 EX 장치를 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
VPU 카드로 E2 장치를 두 개의 EX 장치에 연결하는 방법
시스템에 최대 16개의 싱글 레이어 또는 8개의 믹싱 레이어를 추가하기 위해 두 개의 VPU 카드로 각각 E2 장치를 두 개의 EX 장치에 연결할 수 있습니다. 이렇게 하면 시스템에 총 4개의 VPU가 더 추가됩니다. 각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
두 개의 EX 장치에 E2 제품을 연결하려면 다음과 같이 각 장치와 함께 제공된 링크 케이블을 링크 커넥터 사이에 연결하십시오.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 1 >> EX VP ID 2, 링크 2 [3]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 2 >> EX VP ID 2, 링크 1 [4]

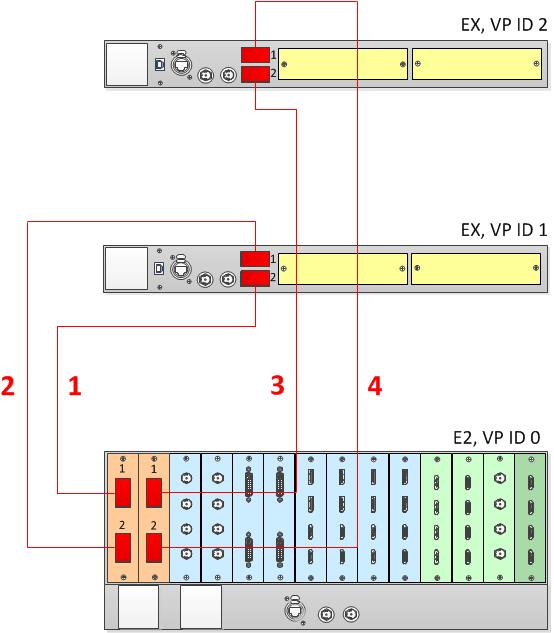

두 개의 VPU 카드로 E2 장치와 EX 장치 간 케이블을 연결하는 예는 이미지 6–50의 내용을 참조하십시오.
이미지 6–50하나의 E2 장치와 두 개의 EX 장치 간 케이블 연결
참고: EX 장치에 입력 및 출력 카드의 조합이 아닌 VPU 카드가 있고 E2 프로세서 또는 S3-4K 프로세서에 연결된 경우 EX 장치를 더 이상 다른 EX 장치에 데이지 체인 방식으로 연결할 수 없습니다. EX 장치의 링크 커넥터 두 개를 모두 E2 또는 S3-4K 마스터 장치에 연결해야 합니다.
혼합 I/O/VPU 구성으로 각각 E2 장치와 두 개의 EX 장치를 연결하는 방법
8개의 레이어 또는 4개의 믹싱 레이어를 시스템에 추가하기 위해 단일 VPU 카드로 각각 E2 장치를 두 개의 EX 장치에 연결할 수 있습니다. 이렇게 하면 두 개의 VPU가 추가됩니다. VPU는 EX 장치의 슬롯 1 또는 슬롯 2에 있을 수 있고 다른 슬롯은 이벤트 마스터 입력 카드 또는 이벤트 마스터 출력 카드를 포함할 수 있습니다. 각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
두 개의 EX 장치에 E2 제품을 연결하려면 다음과 같이 각 장치와 함께 제공된 링크 케이블을 링크 커넥터 사이에 연결하십시오.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 1 >> EX VP ID 2, 링크 2 [3]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 2 >> EX VP ID 2, 링크 1 [4]

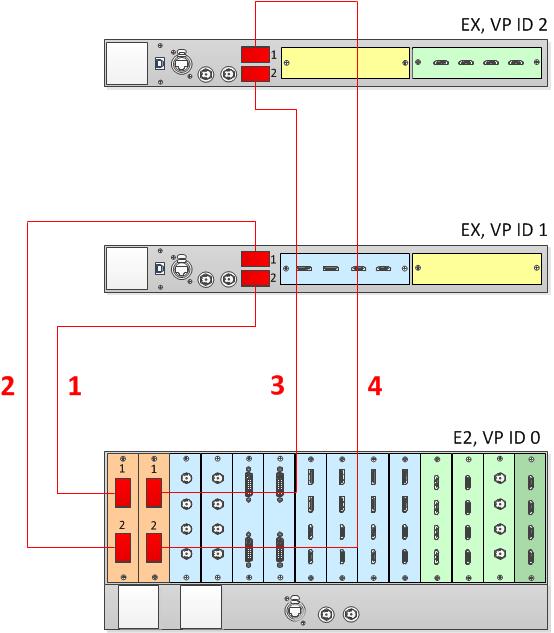

VPU 카드와 이벤트 마스터 입력 카드 또는 이벤트 마스터 출력 카드로 E2 장치와 EX 장치 간의 케이블을 연결하는 예는 이미지 6–51의 내용을 참조하십시오.
이미지 6–51VPU 카드로 각각 E2 장치와 EX 장치 간 케이블 연결
참고: EX 장치에 입력 및 출력 카드의 조합이 아닌 VPU 카드가 있고 E2 프로세서 또는 S3-4K 프로세서에 연결된 경우 EX 장치를 더 이상 다른 EX 장치에 데이지 체인 방식으로 연결할 수 없습니다. EX 장치의 링크 커넥터 두 개를 모두 E2 또는 S3-4K 마스터 장치에 연결해야 합니다.
VPU 카드로 E2 장치와 두 개의 EX 장치를 연결하기 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 5.1 이상을 시작합니다.
E2 제품과 EX가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인합니다.
E2 제품을 GUI에 끌어다 놓습니다.
E2 장치가 EX 장치에 케이블로 연결된 경우 EX 장치는 다이어그램 영역의 E2 장치 아래에 회색 상자로 나타납니다. 회색 표시된 EX 상자에서 파란색 버튼을 누르면 EX를 시스템에 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 EX 장치를 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
E2 장치와 S3-4K 장치를 연결하는 방법
각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 각 S3-4K에는 슬롯 1에 단일 링크 카드가 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> S3-4K VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> S3-4K VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]

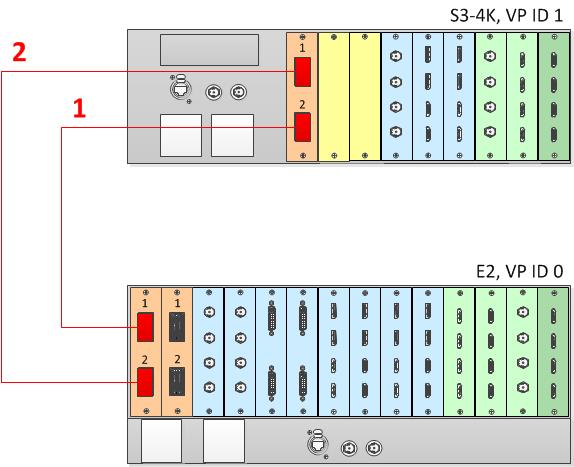

E2 장치와 S3-4K 장치 간 케이블 연결의 예는 이미지 6–52의 내용을 참조하십시오.
이미지 6–52E2 장치와 S3-4K 장치 간 케이블 연결
E2 및 S3-4K 연결을 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 3.2 이상을 시작하십시오.
E2 제품과 S3-4K가 모두 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
E2 제품을 GUI에 끌어다 놓습니다.
그런 다음 GUI에 S3-4K를 끌어다 놓습니다.
S3-4K는 E2 아래에 회색으로 표시됩니다.
S3-4K를 슬레이브로 추가할 수 있는 옵션이 표시됩니다. S3-4K는 슬레이브로만 E2에 추가할 수 있습니다.
슬레이브로 추가를 선택합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
E2 장치와 두 개의 S3-4K 장치를 연결하는 방법
각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 각 S3-4K에는 슬롯 1에 단일 링크 카드가 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
E2 VP ID 0, 링크 카드 슬롯 2, 링크 1 >> S3 VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 2 >> S3 VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1,>> S3 VP ID 2, 링크 카드 슬롯 1, 링크 2 [3]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> S3 VP ID 2, 링크 카드 슬롯 1, 링크 1 [4]

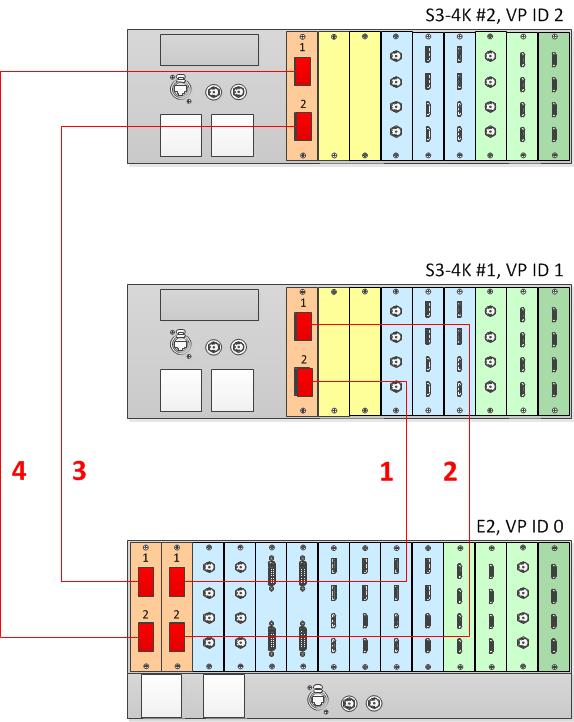

하나의 E2 장치와 두 개의 S3-4K 장치 간 케이블 연결 예는 을이미지 6–53의 내용을 참조하십시오.
이미지 6–53하나의 E2 장치와 두 개의 S3-4K 장치 간 케이블 연결
하나의 E2 장치와 두 개의 S3-4K를 연결하기 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 4.2 이상을 시작하십시오.
E2 제품과 S3-4K 장치가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
E2 제품을 GUI에 끌어다 놓습니다.
S3-4K 장치는 E2 아래에 회색으로 표시됩니다.
S3-4K를 슬레이브로 각각 추가할 수 있는 옵션이 표시됩니다. S3-4K는 슬레이브로만 E2에 추가할 수 있습니다.
S3-4K를 선택하고 슬레이브로 추가를 클릭합니다.
마스터로 추가 또는 슬레이브로 추가를 선택합니다.
첫 번째 S3-4K가 시스템과의 동기화를 완료하면 두 번째 S3-4K를 시스템에 추가할 수 있습니다.
슬레이브로 추가를 선택합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
하나의 E2 장치와 하나의 S3-4K 장치 및 4개의 EX 장치를 연결하는 방법
각 E2에는 두 개의 링크 카드가 장착되어 있으며 항상 슬롯 1과 2에 있습니다. 각 S3-4K에는 슬롯 1에 단일 링크 카드가 있습니다. 링크 카드는 상단의 노란색 줄무늬로 식별됩니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
E2 VP ID 0, 링크 카드 슬롯 1, 링크 1,>> S3 VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
E2 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> S3 VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 1 >> EX VP ID 2, 링크 2 [3A]
EX VP ID 2, 링크 1 >> EX VP ID 3, 링크 2 [3B]
E2 VP ID 0, 링크 카드 슬롯 2, 링크 2 >> EX VP ID 4, 링크 2 [4A]
EX VP ID 4, 링크 1 >> EX VP ID 5, 링크 2 [4B]

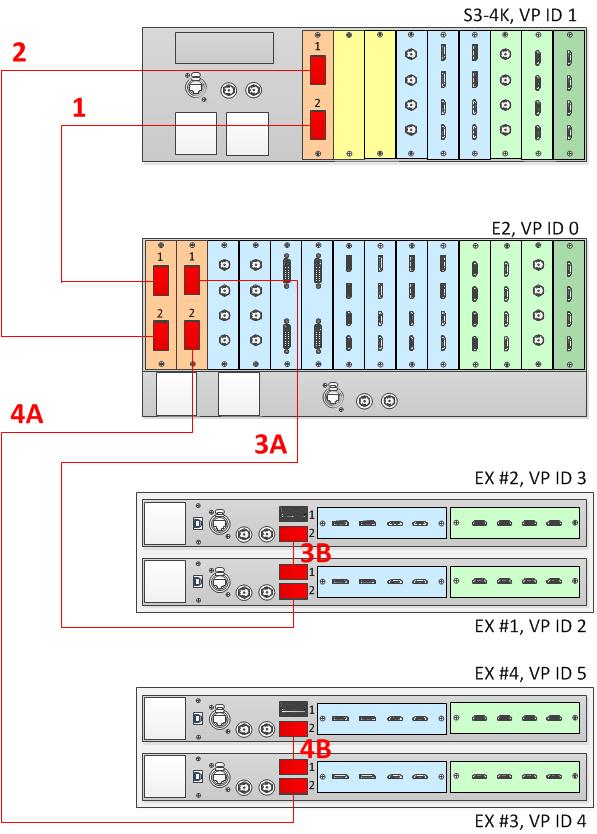

E2 장치, S3-4K 장치 및 4개의 EX 장치 간 케이블 연결의 예는 이미지 6–54의 내용을 참조하십시오.
이미지 6–54E2 장치, S3-4K 장치 및 4개의 EX 장치 간 케이블 연결
E2, S3-4K 및 4개의 EX 장치 연결을 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 4.1 이상을 시작합니다.
E2, S3-4K 및 EX 장치가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
E2 제품을 GUI에 끌어다 놓습니다.
연결된 모든 프레임은 E2 아래에 연결된 각 프레임의 회색으로 표시됩니다.
S3-4K에서 "+슬레이브로 추가" 버튼을 클릭합니다.
S3-4K가 마스터와 동기화되면 다음으로 EX 프레임을 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 첫 번째 EX 장치를 추가합니다.
EX가 다른 EX 장치에 데이지 체인으로 연결된 경우 체인의 두 번째 EX가 표시되기 전에 체인에 첫 번째 EX를 추가한 후 이 단계를 반복하여 체인에 두 번째 EX를 추가해야 합니다.
파란색 추가 버튼을 클릭하여 두 번째 EX 장치를 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
세 개의 S3-4K 장치 연결 방법
각 S3-4K에는 슬롯 1에 상단의 노란색 줄무늬로 식별되는 단일 링크 카드가 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 S3-4K와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
VP ID 0, 링크 카드 슬롯 1, 링크 1 >> VP ID 2, 링크 카드 슬롯 1, 링크 2 [1]
VP ID 0, 링크 카드 슬롯 1, 링크 2 >> VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]
VP ID 1, 링크 카드 슬롯 1, 링크 2 >> VP ID 2, 링크 카드 슬롯 1, 링크 1 [3]

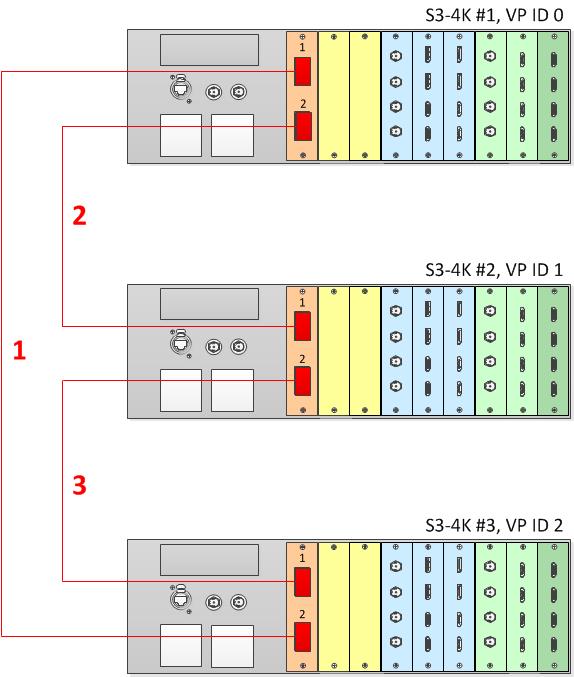

세 개의 S3-4K 장치 간 케이블 연결 예는 이미지 6-39를 참조하십시오.
이미지 6–55세 개의 S3-4K 장치 간 케이블 연결
세 개의 S3-4K 연결을 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 5.1 이상을 시작합니다.
세 개의 S3-4K가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
S3-4K 중 하나를 GUI에 끌어다 놓습니다.
나머지 두 개의 S3-4K는 끌어다 놓은 S3-4K의 아래에 회색으로 표시된 S3-4K로 표시됩니다.
회색으로 표시된 두 장치 각각에 마스터 또는 슬레이브로 추가할 수 있는 옵션이 표시됩니다.
마스터로 추가 또는 슬레이브로 추가를 선택합니다.
추가된 S3-4K가 시스템과 동기화되면 세 번째(회색으로 표시된) S3-4K를 시스템에 추가할 수 있습니다.
세 번째 S3-4K를 마스터 또는 슬레이브로 추가할 수 있는 옵션이 표시됩니다.
마스터로 추가 또는 슬레이브로 추가를 선택합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 S3-4K를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
두 개의 VPU 카드로 S3-4K 장치와 EX 장치를 연결하는 방법
시스템에 최대 8개의 싱글 레이어 또는 4개의 믹싱 레이어를 추가하기 위해 S3-4K 장치를 두 개의 VPU 카드로 EX 장치에 연결할 수 있습니다. 이렇게 하면 시스템에 넉넉한 VPU가 더 추가됩니다. 각 S3-4K에는 슬롯 1에 상단의 노란색 줄무늬로 식별되는 단일 링크 카드가 있습니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
S3 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
S3 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]

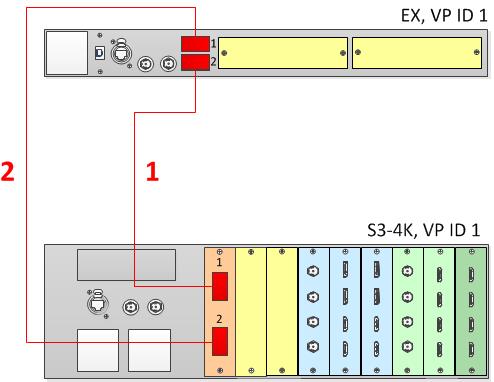

두 개의 VPU 카드로 S3-4K 장치와 EX 장치 간의 케이블 연결 예는 이미지 6–56의 내용을 참조하십시오.
이미지 6–56두 개의 VPN 카드로 S3-4K 장치와 EX 장치 간 케이블 연결
참고: EX 장치에 입력 및 출력 카드의 조합이 아닌 VPU 카드가 있고 S3-4K 프로세서에 연결된 경우 EX 장치를 더 이상 다른 EX 장치에 데이지 체인 방식으로 연결할 수 없습니다. EX 장치의 링크 커넥터 두 개를 모두 S3-4K 마스터 장치에 연결해야 합니다.
혼합 I/O/VPU 구성으로 S3-4K 장치와 EX 장치를 연결하는 방법
단일 또는 두 개의 믹싱 레이어를 시스템에 추가하기 위해 단일 VPU 카드로 S3-4K 장치를 EX 장치에 연결할 수 있습니다. 이렇게 하면 시스템에 또 다른 VPU가 추가됩니다. VPU는 EX 장치의 슬롯 1 또는 슬롯 2에 있을 수 있고 다른 슬롯은 비어 있거나 이벤트 마스터 입력 카드 또는 이벤트 마스터 출력 카드를 포함할 수 있습니다. 각 S3-4K에는 슬롯 1에 상단의 노란색 줄무늬로 식별되는 단일 링크 카드가 있습니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
S3 VP ID 0, 링크 카드 슬롯 1, 링크 1 >> EX VP ID 1, 링크 2 [1]
S3 VP ID 0, 링크 카드 슬롯 1, 링크 2 >> EX VP ID 1, 링크 1 [2]

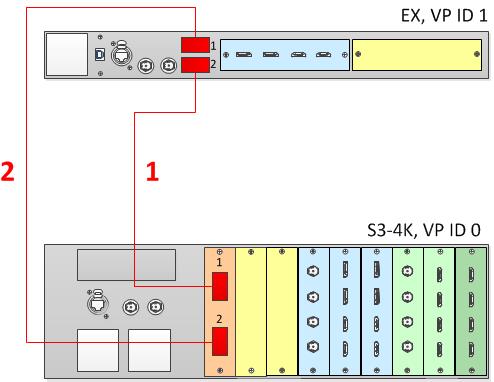

두 개의 VPU 카드로 S3-4K 장치와 EX 장치 간의 케이블 연결 예는 이미지 6–57의 내용을 참조하십시오.
이미지 6–57단일 VPN 카드로 S3-4K 장치와 EX 장치 간 케이블 연결
참고: EX 장치에 입력 및 출력 카드의 조합이 아닌 VPU 카드가 있고 S3-4K 프로세서에 연결된 경우 EX 장치를 더 이상 다른 EX 장치에 데이지 체인 방식으로 연결할 수 없습니다. EX 장치의 링크 커넥터 두 개를 모두 S3-4K 마스터 장치에 연결해야 합니다.
VPU 카드로 S3-4K 장치와 EX 장치를 연결하기 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 5.1 이상을 시작합니다.
S3-4K와 EX 장치가 모두 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
S3-4K를 GUI에 끌어다 놓습니다.
S3-4K 장치가 EX 장치에 케이블로 연결된 경우 EX 장치는 다이어그램 영역의 S3-4K 장치 아래에 회색 상자로 나타납니다. 회색 표시된 EX 상자에서 파란색 버튼을 누르면 EX를 시스템에 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 EX 장치를 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
두 개의 EX 장치를 VPU 카드와 연결하는 방법
두 개의 VPU 카드, 입력 카드 및 출력 카드로 구성된 시스템을 만들기 위해 두 개의 EX 장치를 서로 연결할 수 있습니다. 시스템에는 두 개의 VPU 카드가 있어야 합니다. 두 VPU 카드 모두 하나의 EX 장치에 있거나 각 EX 장치에 단일 VPU 카드와 입력 카드 또는 출력 카드가 있을 수 있습니다. 이 시스템은 입력 4개, 출력 4개, 믹싱 레이어 4개를 제공하며 MVR 출력은 제공하지 않습니다. 각 EX에는 두 개의 링크 소켓이 있습니다. 반드시 잠금 장치를 사용하고, 각 케이블이 제자리에 고정될 때까지 누릅니다.
각 장치와 함께 제공된 링크 케이블을 다음과 같이 링크 커넥터 사이에 연결합니다.
EX VP ID 0, 링크 1 >> EX VP ID 1, 링크 2 [1]
EX VP ID 0, 링크 2 >> EX VP ID 1, 링크 1 [2]

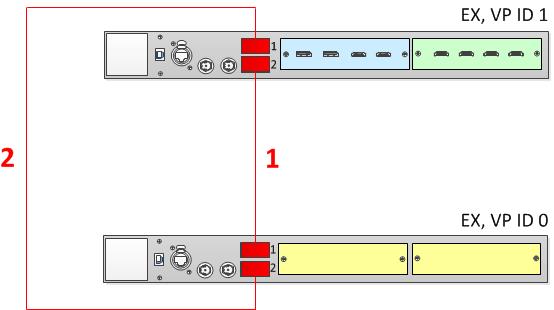

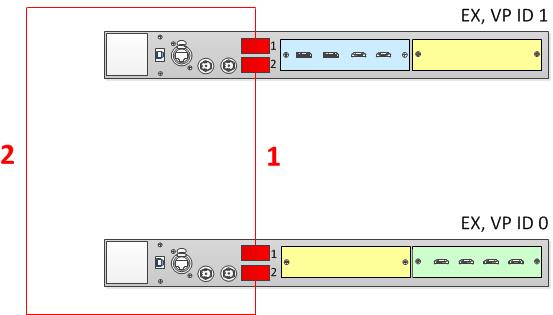

VPU 카드가 있는 두 EX 장치 간의 케이블 연결 예는 이미지 6–58 및 이미지 6–59의 내용을 참조하십시오.
이미지 6–58입력 및 출력 카드가 있는 EX 장치와 두 개의 VPU 카드가 있는 EX 장치 간 케이블 연결이미지 6–59입력 및 VPU 카드가 있는 EX 장치와 VPU와 출력 카드가 있는 EX 장치 간 케이블 연결
VPU 카드로 두 개의 EX 장치를 연결하기 위한 이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 5.1 이상을 시작합니다.
EX 장치가 모두 네트워크에서 검색되고 장치 ID가 서로 다른지 확인하십시오.
GUI에 첫 번째 EX를 끌어다 놓습니다.
EX 장치가 두 번째 EX 장치에 케이블로 연결된 경우, 두 번째 EX 장치는 다이어그램 영역의 첫 번째 EX 장치 아래에 회색 상자로 나타납니다. 회색 표시된 EX 상자에서 파란색 버튼을 누르면 EX를 시스템에 슬레이브로 추가할 수 있습니다.
파란색 추가 버튼을 클릭하여 두 번째 EX 장치를 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
기타 연결 구성: E2 Jr. 및 S3-4K Jr.
E2 Jr. 및 S3-4K Jr. 장치는 링크 카드와 함께 제공되지 않지만 업그레이드 옵션으로 연결을 지원합니다. E2 Jr. 또는 S3-4K Jr. 장치와의 연결을 지원하려면 이벤트 마스터 링크 카드를 구입하여 장치의 슬롯 #1에 설치할 수 있습니다. 이벤트 마스터 링크 케이블을 추가로 구매해야 할 수도 있습니다.
참고: 두 개의 E2 Jr. 장치를 연결할 때 사용자는 장치당 두 개의 링크 카드를 구입하고 두 개의 E2 Jr. 장치를 연결해야 하므로 두 개의 E2 Jr. 장치를 연결해야 합니다. E2 Jr.을 S3-4K Jr.와 연결하거나 S3-4K Jr.을 다른 S3-4K Jr.에 연결하려면 장치당 하나의 링크 카드가 필요합니다.

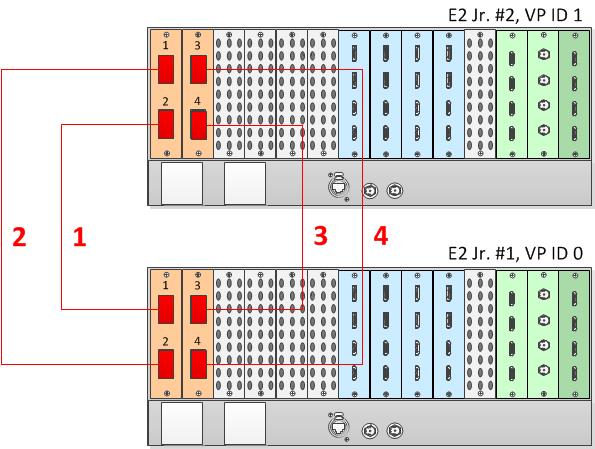

E2 Jr. 장치를 다른 E2 Jr. 장치에 연결하려면 다음과 같이 링크 커넥터 간에 링크 케이블을 연결합니다.
VP ID 0, 링크 카드 슬롯 1, 링크 1 >> VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
VP ID 0, 링크 카드 슬롯 1, 링크 2 >> VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]
VP ID 0, 링크 카드 슬롯 2, 링크 1 >> VP ID 1, 링크 카드 슬롯 2, 링크 2 [3]
VP ID 0, 링크 카드 슬롯 2, 링크 2 >> VP ID 1, 링크 카드 슬롯 2, 링크 1 [4]
S3-4K Jr. 장치를 다른 S3-4K Jr. 장치에 연결하려면 다음과 같이 링크 커넥터 간에 링크 케이블을 연결합니다.
VP ID 0, 링크 카드 슬롯 1, 링크 1 >> VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
VP ID 0, 링크 카드 슬롯 1, 링크 2 >> VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]

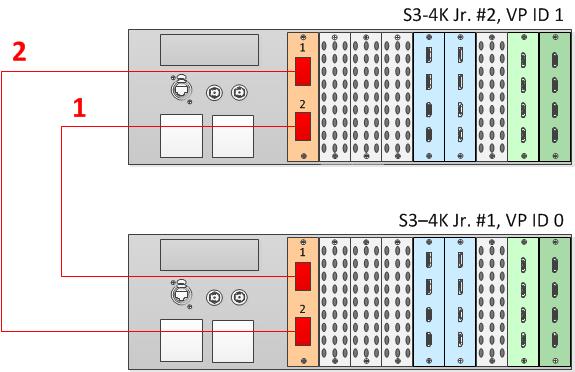

두 개의 S3-4K Jr. 장치 간의 케이블 연결 예는 이미지 6–61의 내용을 참조하십시오.
이미지 6–61두 개의 S3-4K Jr. 장치 간 케이블 연결
E2 Jr. 장치를 S3-4K Jr. 장치에 연결하려면 다음과 같이 링크 커넥터 간에 링크 케이블을 연결합니다.
VP ID 0, 링크 카드 슬롯 1, 링크 1 >> VP ID 1, 링크 카드 슬롯 1, 링크 2 [1]
VP ID 0, 링크 카드 슬롯 1, 링크 2 >> VP ID 1, 링크 카드 슬롯 1, 링크 1 [2]

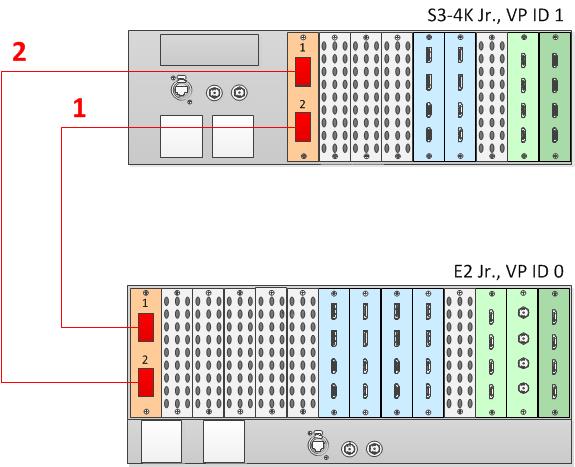

E2 Jr. 장치와 S3-4K 장치 간의 케이블 연결 예는 이미지 6–62의 내용을 참조하십시오.
이미지 6–62E2 Jr. 장치와 S3-4K Jr. 장치 간 케이블 연결
이벤트 마스터 구성
이벤트 마스터 도구 세트 버전 4.1 이상을 시작합니다.
두 장치가 네트워크에서 검색되고 장치 ID가 서로 다른지 확인합니다.
GUI에 첫 번째 장치를 끌어다 놓습니다.
GUI에 두 번째 장치를 끌어다 놓습니다.
새 시스템으로 추가, 마스터로 추가 또는 슬레이브로 추가할 수 있는 옵션이 표시됩니다. S3-4K는 E2에 마스터 또는 슬레이브로 추가할 수 있습니다.
두 번째 장치를 슬레이브로 추가합니다.
(선택 사항) 이제 설정에서 식별할 수 있도록 각 장치를 적절하게 선택하고 이름을 지정하는 것이 좋습니다.
연결 제어
구성 페이지에서 세부 정보 보기에서 시스템 보기로 전환하고 모든 링크 연결 상태가 양호(녹색)한지 확인합니다. 연결이 빨간색으로 표시되면 b단계에서 설명한 대로 케이블이 연결되었고 케이블이 완전히 장착되었는지 확인하십시오.
프로그래밍
“시스템 설정” 섹션을 참조하여 이제 시스템의 모든 리소스에 완전히 액세스할 수 있는 E2 연결 시스템의 구성 및 프로그래밍을 진행할 수 있습니다.
자동 생성
입력, 출력 및 MVR 출력을 자동으로 생성하도록 선택하면 먼저 장치 ID 0에서 생성된 다음 장치 ID 1의 입력, 출력 및 MVR 출력이 차례로 생성됩니다.
구성 순서
목적지를 정의하고 레이어를 할당하는 작업을 진행할 수 있습니다. MVR(Multiviewer)를 설정하기 전에 모든 스크린 대상을 설정하고 레이어를 할당하는 것이 좋습니다.
참고: 이벤트 마스터 도구 세트의 MVR(Multiviewer) 및 웹 앱 섹션에는 추가 선택 항목이 있습니다. 마스터 또는 슬레이브 E2 MVR(Multiviewer) 창을 보고 있는지 아니면 마스터 또는 슬레이브 E2 웹 앱을 보는지 선택할 수 있습니다. 선택 이름은 위 단계에서 단위 이름을 지정한 방식과 일치합니다.
백업 및 복원
시스템을 백업하고 복원할 때는 마스터 장치에서 백업 및 복원하기만 하면 됩니다.
젠록
시스템을 외부 동기화로 젠록할 때는 신호를 마스터 장치로 가져오고 이벤트 마스터 도구 세트에서 외부로 잠금 옵션을 선택하기만 하면 됩니다.
MVR(Multiviewer) 및 연결 시스템에 대한 참고 사항
E2 연결 설정에서는 대상을 생성하고 레이어를 할당할 때 이벤트 마스터 도구 세트가 해당 구성에 가장 적합한 리소스 할당을 결정합니다.
확장 링크를 최적으로 사용하려면 연결된 E2 시스템의 스크린을 이벤트 마스터 도구 세트에서 할당한 E2의 MVR(Multiviewer)에서 확인해야 합니다.
최적의 할당을 사용하면 스크린 리소스가 변경될 때 스크린 할당이 한 E2에서 다른 E2로 이동할 수 있습니다.
이로 인해 MVR(Multiviewer)에 이미 배치된 스크린이 작동하지 않을 수 있습니다. 이벤트 마스터 도구 세트는 UMD 텍스트를 "이 MVR에서 스크린을 볼 수 없음"으로 변경합니다.
이 메시지가 표시된 MVR(Multiviewer)에서 스크린을 삭제하고 다른 MVR(Multiviewer)에 놓기만 하면 됩니다.
배경에 대한 참고 사항
한 장치의 VPU에서 사용할 수 있는 것보다 많은 입력 링크가 있는 다중 커넥터 배경 소스는 한 장치에만 구성해야 하며 시스템의 여러 섀시 간에 분리되지 않아야 합니다.
추가 정보
E2 및 S3-4K용 링크 카드의 케이블 및 커넥터 손상을 방지하는 방법에 대한 상세 내용은 “Infot-1294: E2 시리즈 및 S3-4K 시리즈 프레젠테이션 스위처용 링크 카드의 케이블 및 커넥터 손상”을 참조하십시오.
Event Master Link-Cable 솔루션에 대한 상세 정보는 “InfoT-1301: E2, S3–4K 및 EX용 Event Master Link-Cable 솔루션”을 참조하십시오.
팁: 이 설명서가 출판된 이후에 나왔을 수도 있는 업데이트된 정보를 항상 확인하고 https://www.barco.com에 대한 모든 문서의 최신 버전을 확인하십시오.
