일반 사항

이 절차에서는 정의된 출력에서 보조 대상을 추가합니다.

전제 조건

• 구성 메뉴에 대해 제대로 숙지했는지 확인하십시오. 이 메뉴에 대한 자세한 내용은 “구성 메뉴” 장을 참조하십시오.

보조 대상 추가

1. 다이어그램 영역에서 보조 대상으로 사용할 출력을 클릭합니다.
2. 대상 탭을 클릭하여 구성된 출력의 보조 대상을 정의합니다.
3. +보조 대상 추가 파란색 버튼을 클릭하여 출력을 보조 대상에 할당합니다.
4. 대상이 만들어지면 EMP 다이어그램 옆에 녹색 사각형이 나타납니다.

(선택 사항) 이름 편집

1. 이름 목록에서 "Destination1"을 두 번 클릭하여 이름을 편집합니다.
2. 영역이 파란색으로 바뀌면 지우개 아이콘을 클릭하여 필드를 지웁니다.
3. 새 이름을 입력하고 완료되면 Enter 키를 누릅니다.

(선택 사항) 대상 매개 변수 조정

상단에 있는 "조정" 탭을 클릭합니다. 이 탭에는 할당, 출력 및 와이드의 세 가지 하위 탭이 있습니다(아래 참조).

(선택 사항) 대상 매개 변수 조정 1부 > 할당 탭

이 메뉴에서 다음을 수행할 수 있습니다.

1. 이름을 편집합니다.
2. 출력을 삭제합니다(보조 대상에서 출력 할당 제거).

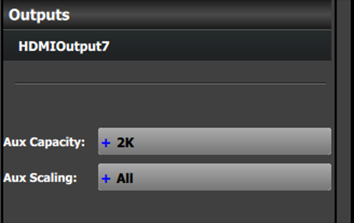

3. 보조 용량 선택:



   보조 용량은 스케일러에 입력할 수 있는 데이터의 해상도 또는 실제 링크의 값을 정의합니다. 기본 설정은 "2K" 또는 단일 링크이며, 이는 보조 스케일러에 입력할 수 있는 신호 대역폭의 제한을 나타냅니다. 다른 세 가지 옵션은 DL(듀얼 링크), 4K(4 링크 상당의 신호 대역폭) 및 8L(8 링크 상당의 신호 대역폭)입니다. 8L은 2K 데이터의 8개 링크를 말합니다.

   각 설정에 따라 아래 프로그래밍 섹션에서 다루는 입력 리소스 탭에서 다양한 크기의 입력/스틸 및 대상 소스를 사용할 수 있습니다.

   확장 용량 제한의 몇 가지 예는 다음과 같습니다.

   • 2K = 최대 2048×1080p60 또는 WUXGA(1920×1200p60)
   • DL = 최대 2560×1600p60 또는 3840×1200p60
   • 4K = UHD(3840×2160p60), 4K-DCI(4096×2160p60) 또는 7680×1200p60
   • 8L = 8192×2160p60 또는 16384x1080p60.

   이 예제는 배경 및 스크린 대상에 사용할 수 있습니다.

4. 보조 배율 선택:

   보조 배율은 입력 이미지가 보조 대상 내에서 배율 조정/표시되는 방법을 정의합니다. 기본 설정은 "모두"입니다. 다른 두 가지 옵션은 "가운데 절단" 또는 "사용자 정의"입니다.

   • 모두 보조 대상 출력의 수평 및 수직 해상도에 맞도록 전체 이미지의 크기를 조정합니다. 이미지의 화면 비율이 보조 대상의 화면 비율과 다른 경우 이미지는 레터 박스(이미지 위쪽과 아래쪽의 검정색 막대) 또는 기둥 상자(이미지 왼쪽과 오른쪽의 검정색 막대)로 표시됩니다.
   • 가운데 절단 입력 이미지 화면 비율이 보조 대상의 화면 비율과 다른 경우 대상 출력의 수평 및 수직 해상도에 맞게 해당 이미지의 가운데 부분을 조정합니다. 입력 이미지의 화면 비율이 보조 대상과 같으면 전체 이미지가 대상의 수직 및 수평 해상도에 맞게 조정되어 전체 이미지가 표시됩니다.
   • 사용자 정의 입력 이미지가 "단일"(비혼합) 레이어 안에 있는 것처럼 입력 이미지의 크기를 조정합니다. 이 모드에서는 이미지의 창 크기 및 위치, 소스 크기(줌) 및 가장자리 마스크를 모두 조정할 수 있습니다.

(선택 사항) 대상 매개 변수 조정 2부 > 출력 탭

이 메뉴에서 다음을 수행할 수 있습니다.

1. 보조에 사용된 출력 캔버스(래스터) 크기를 확인합니다.

2. 하위 탭에서 더 많은 작업을 선택합니다.

   • 위치:

     • 래스터 박스로 테스트 패턴을 활성화하고 대각선 동작을 활성화합니다.
     • 관심 영역(AOI)을 정의합니다.

   • 색상:

     • 색상 조정을 수행합니다.

   • 타이밍:

     • 선택한 형식과 관련된 타이밍 매개 변수를 읽습니다.

   • 커넥터 설정:

     • SDI 유형 및 SMPTE 표준을 선택합니다.
     • 색상/샘플/비트, 색 공간, 색도계 및 감마 Fx 설정을 선택합니다.
     • HDCP 모드를 켜거나 끕니다(SDI에는 해당되지 않음).
     • 커넥터 매핑을 수평에서 수직 또는 그리드로 조정합니다.

(선택 사항) 대상 매개 변수 조정 3부 > 와이드 탭

보조 대상에는 와이드 스크린 조정이 제공되지 않습니다.

(선택 사항) 대상 삭제

1. 파란색 대상 삭제 버튼을 클릭합니다.
2. 이름 목록에서 삭제하려는 출력 옆의 "x" 공간을 클릭합니다. 또는 작업 공간에서 EMP 표현 오른쪽에 있는 상자를 선택합니다.
3. 빨간색 버튼을 누릅니다. 선택한 모든 대상은 목록에서 제거됩니다.
