일반 사항
이 절차에서는 정의된 출력에서 스크린 대상을 추가합니다.
7.14 구성 메뉴 > 스크린 대상 및 레이어 추가
전제 조건
- 구성 메뉴에 대해 제대로 숙지했는지 확인하십시오. 이 메뉴에 대한 자세한 내용은 “구성 메뉴” 장을 참조하십시오.
스크린 대상 추가
- 대상 탭을 클릭하여 구성된 출력의 대상을 정의합니다.
- 다이어그램 영역에서 새 스크린 대상에 포함하려는 출력을 클릭합니다.
- +스크린 대상 추가 파란색 버튼을 클릭하여 스크린 대상에 대한 출력을 할당합니다.
- 대상이 생성되면 하단에 레이블이 있는 녹색 사각형이 장치 다이어그램 옆에 나타납니다.
- 둘 이상의 출력을 대상에 할당하려는 경우(예: 와이드 스크린 프로젝션 블렌드) 추가 출력을 대상 사각형으로 끌어서 놓습니다. 새 출력이 대상에 추가되면 대상 크기가 자동으로 업데이트되는 것을 볼 수 있습니다.
대상에 레이어 추가
스크린 대상을 선택한 상태에서 조정 패널 상단에 있는 조정 탭을 클릭합니다.
할당 하위 메뉴에서 레이어 섹션이 보일 때까지 아래로 스크롤합니다.
레이어 크기(SL, DL 및 4K)에 대한 세 개의 라디오 버튼과 레이어 유형(믹스 및 싱글)에 대한 두 개의 라디오 버튼이 있습니다. 추가하려는 레이어 크기 및 유형에 대한 두 가지 선택 항목 중에서 라디오 버튼 조합을 선택했습니다. 기본 선택은 SL 믹스 레이어입니다.
+대상에 레이어 할당 파란색 버튼을 클릭합니다.
대상에 할당하려는 레이어를 추가하는 데 필요한 만큼 이 버튼을 여러 번 클릭합니다. 추가 버튼을 누를 때마다 레이어 상자에 표시된 레이어 수가 증가하는지 확인하십시오. “구성 메뉴 > 레이어 최적화” 참조 하시기 바랍니다.
- 레이어를 삭제하려면 파란색 버튼 레이어 삭제를 클릭합니다.
(선택 사항) 이름 편집
- 이름 목록에서 "Destination1"을 두 번 클릭하여 이름을 편집합니다.
- 영역이 파란색으로 바뀌면 지우개 아이콘을 클릭하여 필드를 지웁니다.
- 새 이름을 입력하고 완료되면 Enter 키를 누릅니다.
(선택 사항) 대상 매개 변수 조정
상단에 있는 "조정" 탭을 클릭합니다. 이 탭에는 할당, 출력 및 와이드의 세 가지 하위 탭이 있습니다(아래 참조).
(선택 사항) 대상 매개 변수 조정 1부 > 할당 탭
이 메뉴에서 다음을 수행할 수 있습니다.
- 이름을 편집합니다.
- 커넥터가 두 개 이상인 경우 치수를 설정합니다.
- 연결된 장치의 EDID를 읽고 여전히 VESA 타이밍 규칙 내에 있는 경우 이와 같은 신호를 생성하는 자동 구성 출력 형식 기능을 사용합니다.
- 출력 삭제(대상에서 출력 제거)
- 레이어 할당 또는 삭제
(선택 사항) 대상 매개 변수 조정 2부 > 출력 탭
이 메뉴에서 다음을 수행할 수 있습니다.
- 출력 캔버스(래스터) 크기를 참조하십시오.
- 출력이 대상을 채우는 순서와 위치를 확인하십시오.
- 조작할 출력을 선택합니다.
하위 탭에서 더 많은 작업을 선택합니다.
위치:- 래스터 박스로 테스트 패턴을 활성화하고 대각선 동작을 활성화합니다.
- 관심 영역(AOI)을 정의합니다.
색상:- 색상 조정을 수행합니다.
타이밍:- 선택한 형식과 관련된 타이밍 매개 변수를 읽습니다.
커넥터 설정:- 색상/샘플/비트 깊이, 색도계 등을 선택합니다.
(선택 사항) 대상 매개 변수 조정 3부 > 와이드 탭
이 메뉴에서 두 개의 하위 탭 중 하나를 선택합니다.

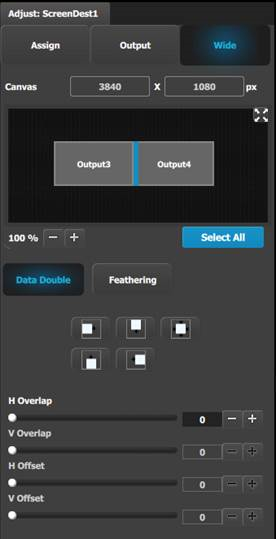

Datadouble,
여기서 아래 창에서 선택한 항목에 따라 데이터 더블링 매개 변수를 조정할 수 있습니다.

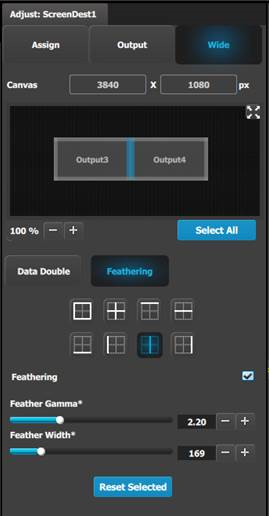

이미지 7–4 Feathering,
여기서 가능한 기능은 다음과 같습니다:
- 아래 창에서 선택한 항목에 따라 페더링 매개 변수를 조정합니다.
- 선택 항목별로 페더를 켜거나 끕니다.
이미지 7–5
(선택 사항) 대상 삭제
- 파란색 대상 삭제 버튼을 클릭합니다.
- 이름 목록에서 삭제하려는 출력 옆의 "x" 공간을 클릭합니다.
- 빨간색 버튼을 누릅니다. 선택한 모든 대상은 목록에서 제거됩니다.
