일반 사항

시스템 구성 페이지의 이 부분에는 시스템이 그래픽으로 표시됩니다. 여기서 사용자는 시스템을 선택하거나 새 시스템을 만들거나 시스템 요소(입력, 출력, 대상 등)을 선택할 수 있습니다.

설명

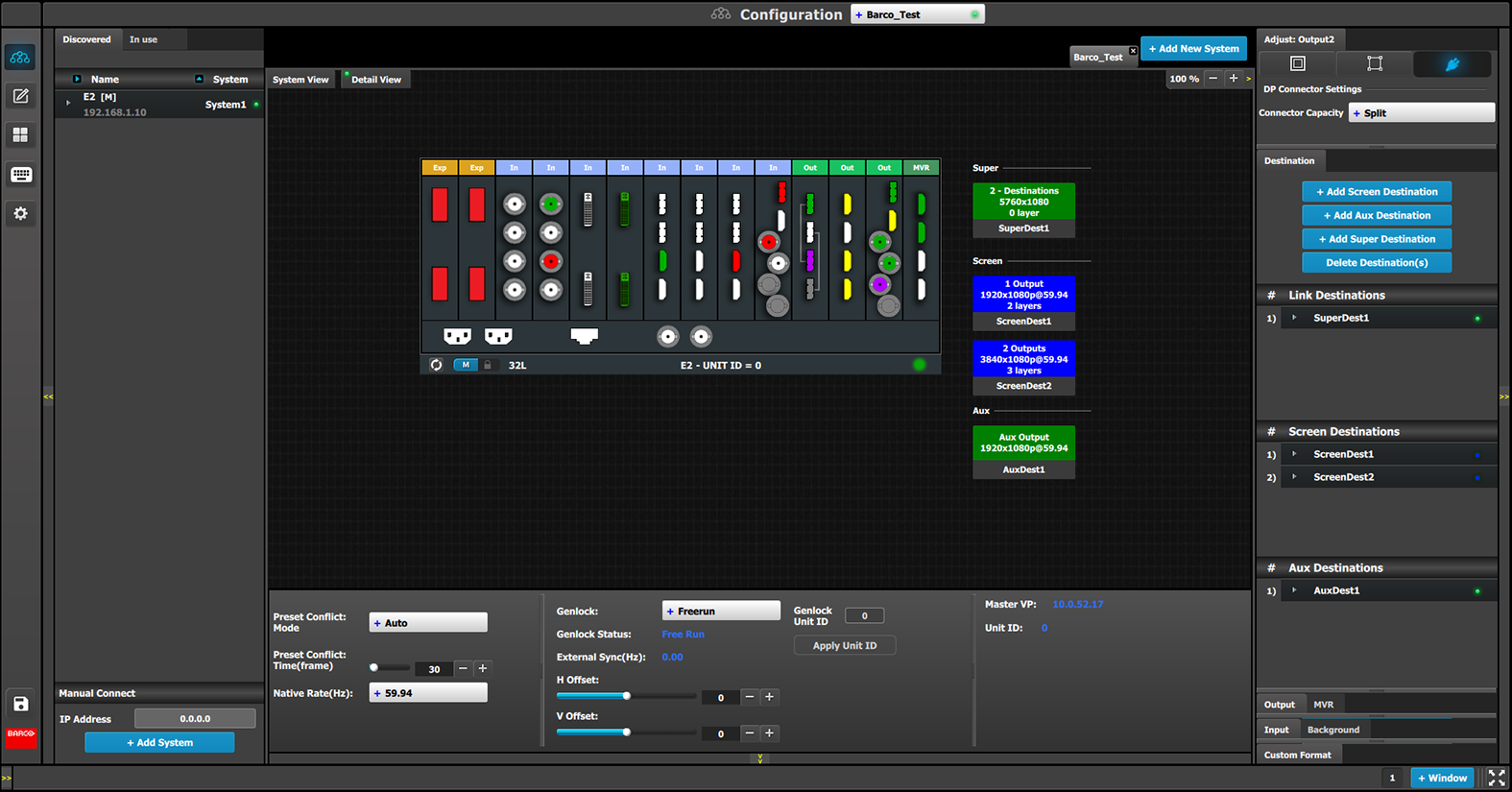

다이어그램 영역에는 시스템을 구성하는 장치 및 대상이 그래픽으로 표시됩니다.

이 영역에서는 선택한 시스템의 후면 패널이 카드와 함께 그래픽으로 표시되고 커넥터는 색상으로 구분되어 상태를 나타냅니다.

색상 코드는 다음과 같습니다.

• 화이트 = 추가 및 구성에 사용할 수 있는 커넥터
• 회색 = 커넥터 용량이 NONE으로 설정되어 있어 추가 및 구성이 불가능합니다.

• 보라색 = 커넥터 용량이 SPLIT로 설정되었으며 커넥터를 추가 및 구성할 수 없습니다.

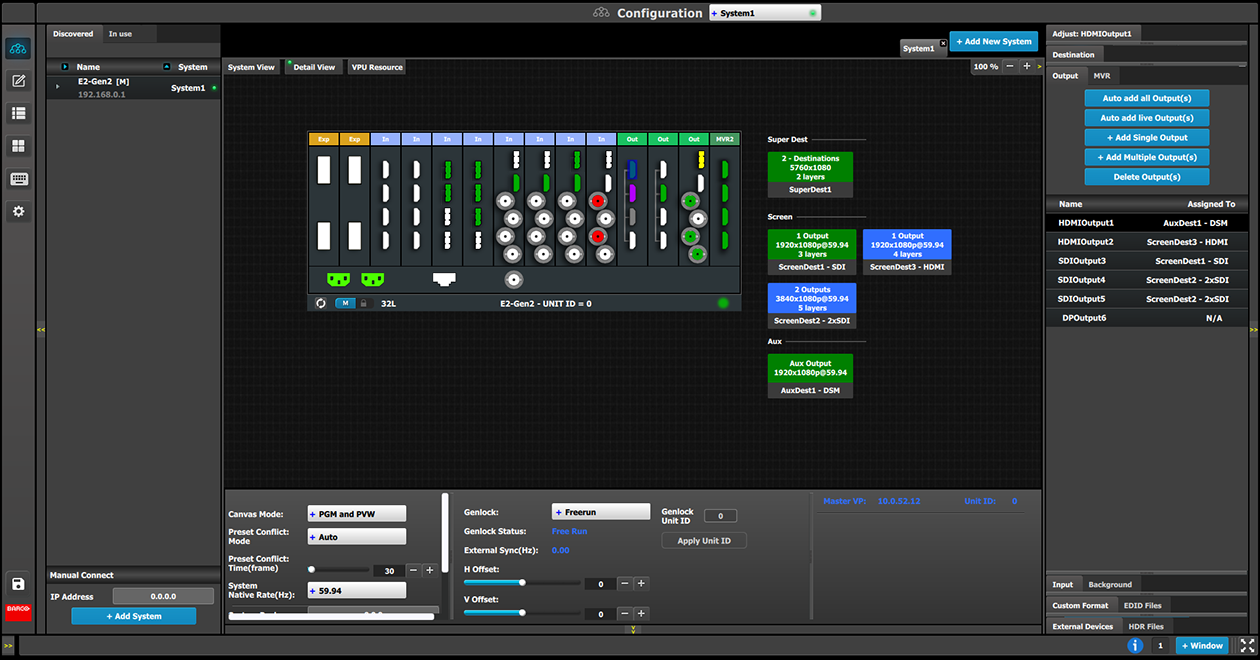

  참고: Gen 2 출력 카드의 모든 커넥터(HDMI 2.0 쿼드 출력, DP 1.2 쿼드 출력 또는 4K 트라이콤보 출력 카드)는 동일한 Gen 2 출력 카드의 다른 커넥터로 분리될 수 있습니다. 이미지 6–10을 참조하십시오.

• 빨간색 = 신호를 사용할 수 없으며 커넥터가 시스템에 구성되어 있습니다.
• 노란색 = 신호 사용 가능.
• 녹색 = 신호 사용 가능 및 커넥터가 시스템에 구성되어 있습니다.

장치 오른쪽에는 생성된 대상 목록(스크린 및 보조 장치)이 있습니다.

상단의 탭에서는 EM GUI에 연결된 여러 시스템에 액세스할 수 있습니다. 마지막 탭에서는 사용자가 새 시스템을 추가할 수 있습니다.

줌 버튼 세트를 사용하면 보기의 크기를 줄이거나 확대할 수 있습니다. 이 기능은 시스템이 둘 이상의 장치로 구성된 경우에 매우 유용합니다.

새 시스템을 만드는 방법

1. 상단의 새 시스템 추가 탭 아이콘을 클릭합니다.

   빈 탭이 새로 생성됩니다.

2. 이 시스템에 장치를 놓습니다. “구성 메뉴 > 네트워크 리소스 영역” 섹션의 장치 추가 절차를 참조하십시오.

3. 동일한 이벤트 마스터 도구 세트 소프트웨어에서 둘 이상의 시스템을 제어할 때 혼동을 피하려면 시스템 이름을 변경하십시오.

   탭을 두 번 클릭하면 탭 배경이 진한 파란색으로 바뀌어 이름을 수정할 수 있음을 나타냅니다.

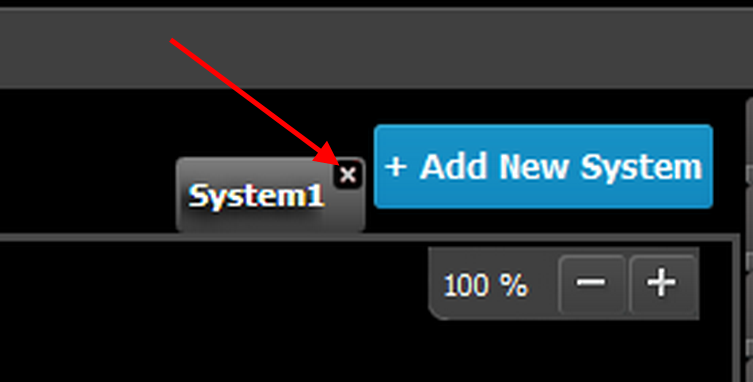

시스템 제거 방법

1. 시스템 탭에서 "X" 버튼을 클릭합니다.



   확인 창이 나타납니다.

2. OK(확인)를 클릭합니다.

   탭이 제거됩니다.

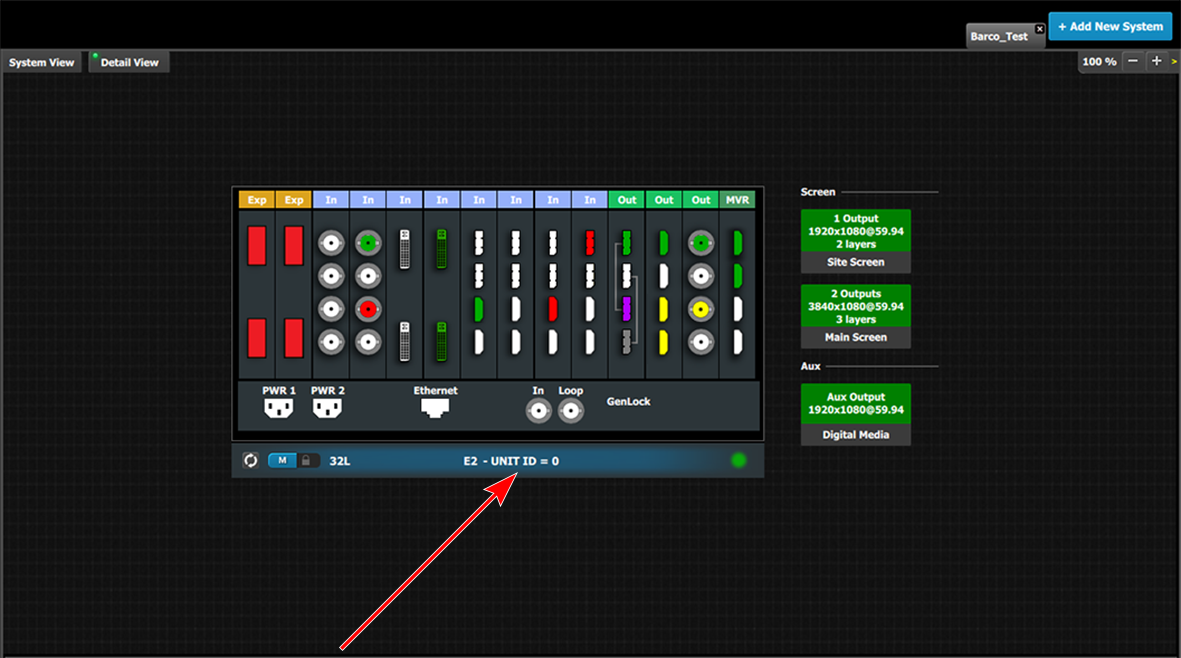

시스템에서 장치를 선택하는 방법

1. 이벤트 마스터 시리즈 프로세서 그래픽 아래에 있는 영역을 클릭하십시오.



   장치가 선택되었습니다. 장치는 파란색으로 강조 표시됩니다.

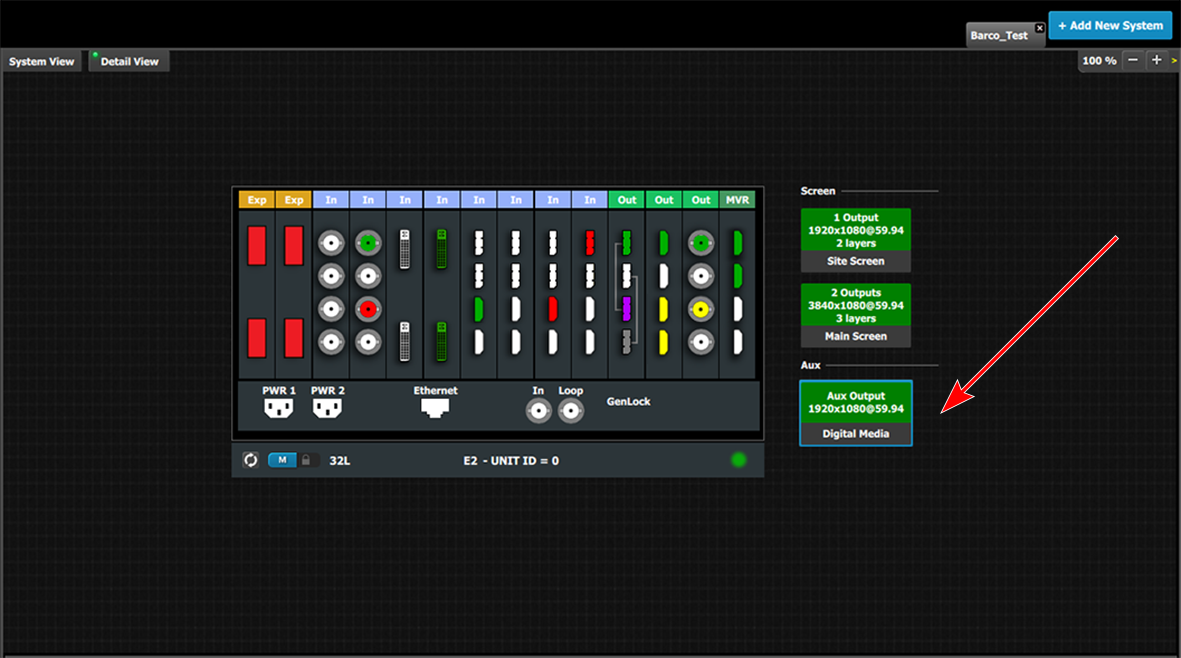

대상 선택 방법(스크린, 보조)

1. 대상(예: 보조)을 클릭합니다.



   대상이 선택되었습니다. 대상은 파란색으로 강조 표시됩니다.
