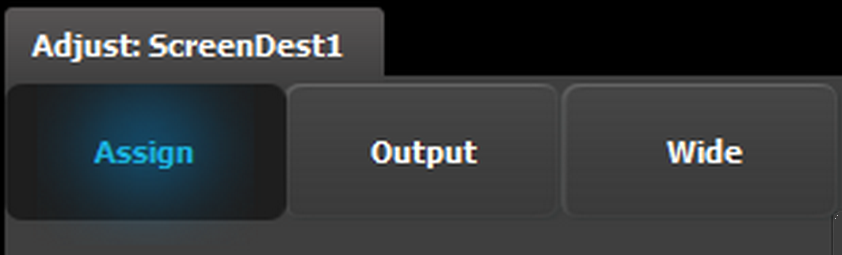

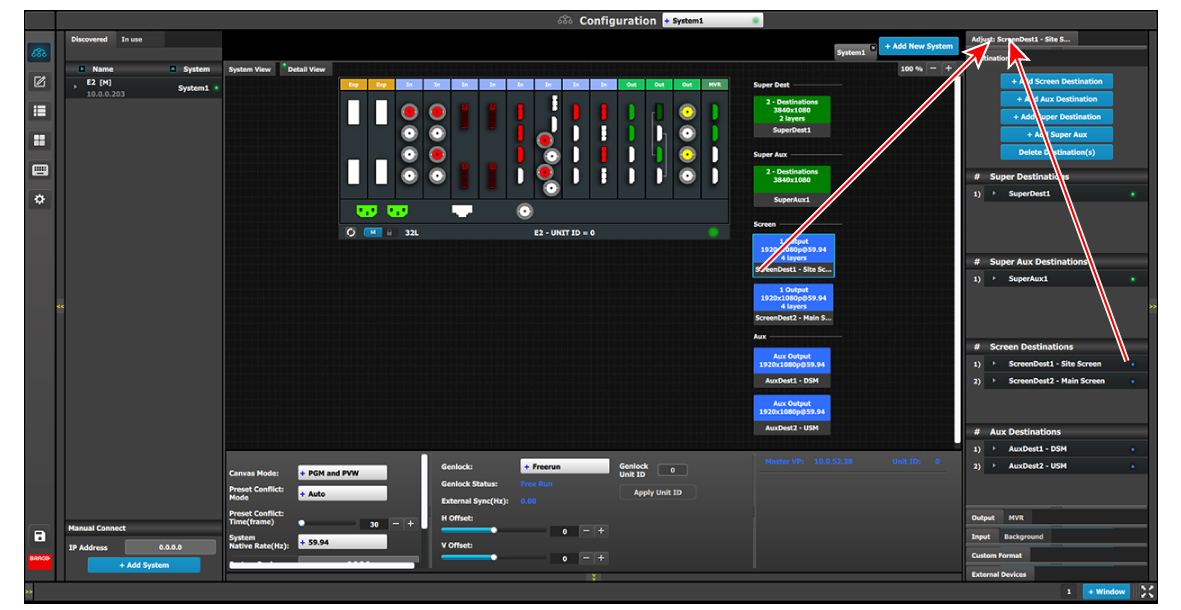

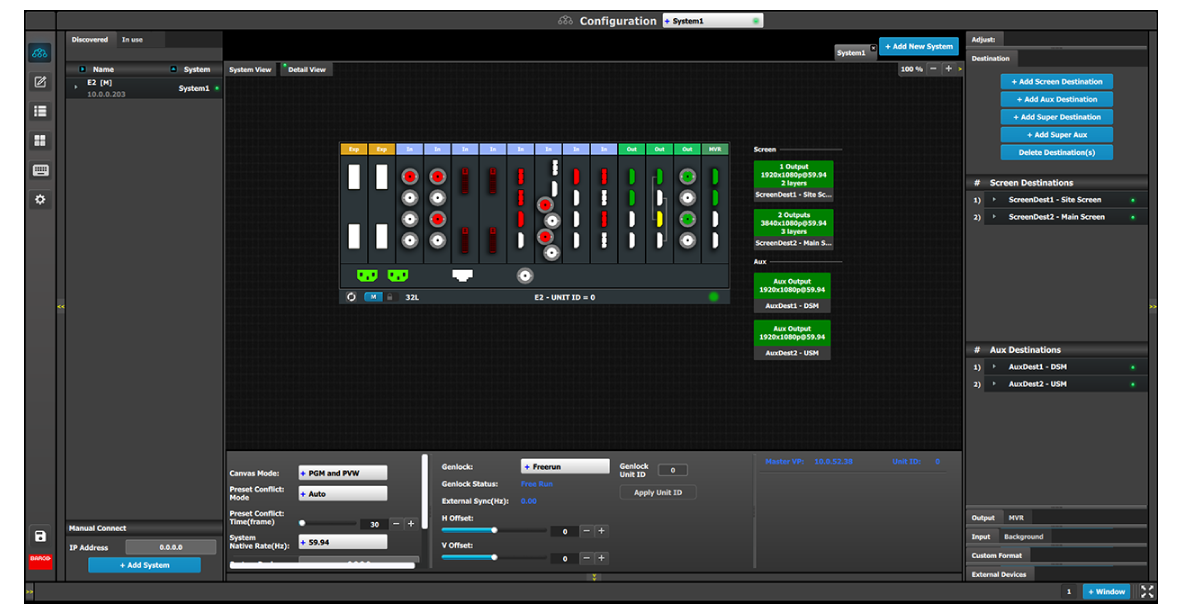

• 할당
• 출력
• 와이드

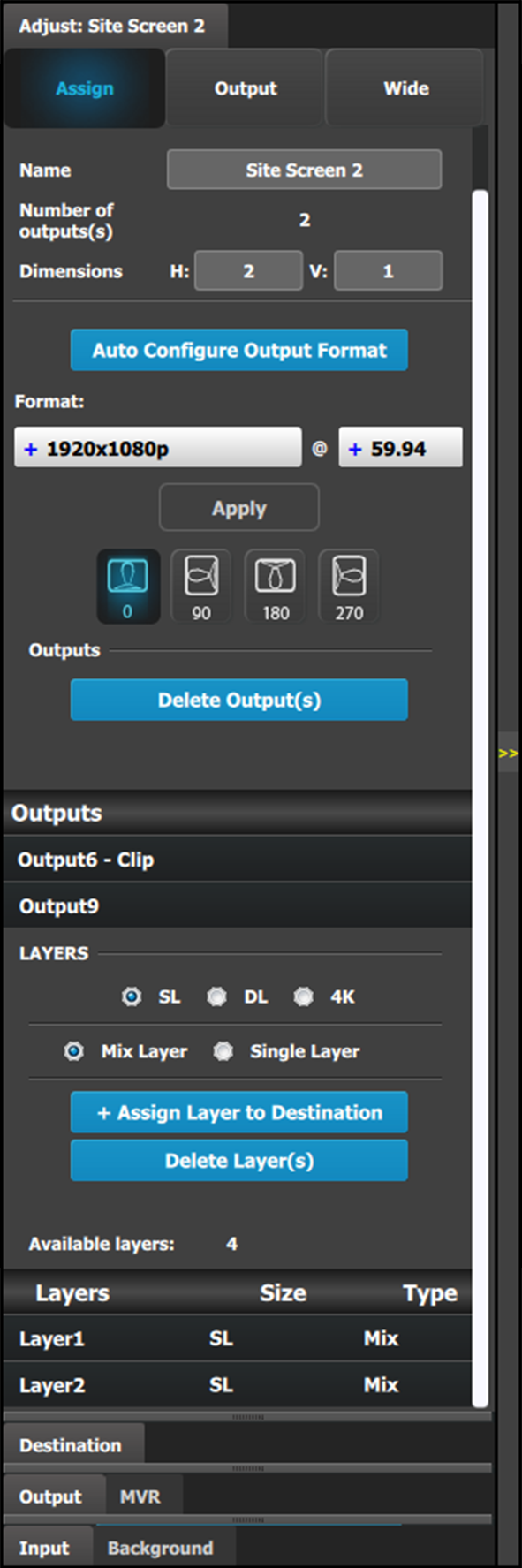

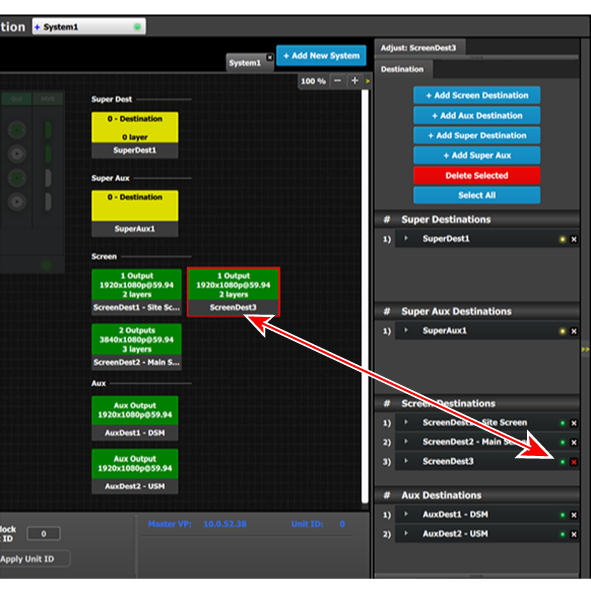

• 이름: 대상의 이름을 조정합니다.
• 출력 수: 대상의 출력 구성 수를 보고합니다.
• 치수: 출력 구성 레이아웃을 조정합니다.
• 출력 형식 자동 구성: 연결된 장치의 EDID 정보를 읽어 해당 형식을 가져옵니다. 대상이 둘 이상의 출력으로 구성된 경우, 출력 형식 자동 구성은 첫 번째 출력의 형식을 읽습니다. SDI 출력에는 이 기능을 사용할 수 없습니다.

• 형식: 대상의 출력 형식을 조정합니다. 이는 이 대상에 추가되는 모든 출력에 적용됩니다.

  목록에서 출력 형식을 찾을 수 없는 경우 커넥터 출력의 커넥터 용량이 해상도 요구 사항 이하로 설정되었을 수 있습니다. 대상에서 출력을 제거하고 커넥터 용량을 업데이트한 다음 다시 확인합니다. (자세한 내용은 “구성 메뉴 > 조정 > 출력 구성” 외에 "출력 삭제 방법" 및 "출력 조정 패널 > 커넥터 메뉴" 하위 섹션을 참조하십시오.)

• 출력 회전 아이콘: 스크린 출력 또는 보조 대상의 반시계 방향 회전을 조정합니다. 회전은 0°, 90°, 180° 또는 270°일 수 있습니다. 기본 회전 각도는 0°입니다.

  • 대상이 회전되면 출력 AOI 설정이 전체로 재설정되고 새 최소값과 최대값이 적용됩니다. 예를 들어, 회전이 0도인 AOI가 1920x1080일 때 90° 회전한 동일한 AOI는 1080x1920입니다.

  • 대상이 회전할 때는 대상이 최소 지연 시간 내에 있을 수 없습니다.

    회전하면 추가 지연 프레임이 추가됩니다.

    • 최소 지연 가능 스크린 대상에는 1 프레임의 지연 시간이 있습니다.
    • 최소 지연이 불가능한 스크린 대상은 회전하는 2 프레임의 지연 시간을 갖습니다.
    • 보조 대상에는 1 프레임 지연이 있습니다.
    • 회전된 AUX 대상에는 2 프레임의 지연 시간이 있습니다.
  • 대상이 회전되면 캔버스 크기도 그에 따라 조정됩니다.
  • 대상이 회전되면 레이어의 소스인 스크린 대상의 방향이 올바르게 조정됩니다.

  참고: 출력 회전 아이콘은 쿼드 DisplayPort 1.2 출력 카드, HDMI 2.0 출력 카드 및 트라이콤보 출력 카드의 출력에만 사용할 수 있습니다.

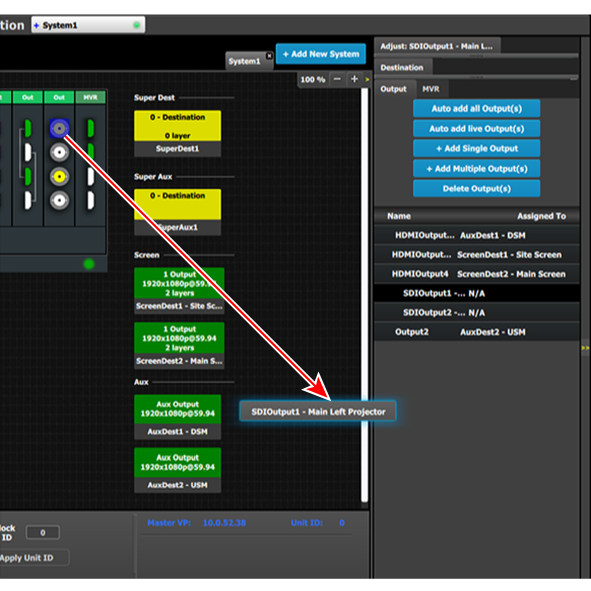

• 출력: 대상에 할당된 출력 구성 목록을 제공합니다.

  보조 대상의 경우 1개의 출력 구성만 표시되거나 정의할 수 있습니다. 이 메뉴에서 출력 구성 메뉴에서와 같이 출력을 삭제하거나 추가할 수 있습니다.

• 레이어(대상이 스크린인 경우에만 적용 가능) 레이어에 SL(2K 단일 링크), DL(이중 링크) 또는 4K 크기를 할당할 수 있습니다. 레이어를 믹싱 레이어 또는 단일 레이어로 만들 수도 있습니다.

  목록에는 이 대상에 할당된 레이어가 표시됩니다.

출력 조정 패널 > 메인 메뉴와 유사하게 작동합니다.

• 테스트 패턴: 테스트 패턴을 켜고 원하는 유형을 선택합니다. 기본 설정은 꺼짐입니다. 테스트 패턴 유형:

  – 수평 램프	– 화이트
  – 수직 램프	– 검정색
  – 100% 색 막대	– SMPTE 바
  – 16x16 그리드	– H 정렬
  – 32x32 그리드	– V 정렬
  – 버스트	– H V 정렬
  – 75% 색 막대	– 원 정렬
  – 50% 회색	– 빨간색
  – 수평 스텝	– 녹색
  – 수직 스텝	– 파란색

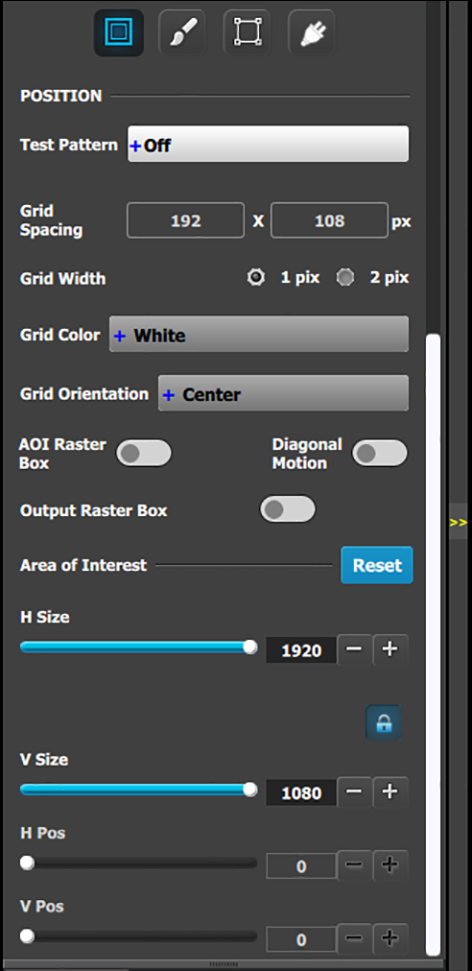

• 래스터 박스: 기본 활성 영역 주위의 래스터를 켜거나 끕니다. 이 래스터 박스는 한 픽셀 너비의 화이트 파선입니다.

• 대각선 움직임: 선택한 패턴에 대해 대각선 움직임을 켜거나 끕니다.

  • 움직임은 16x16, 32x32 그리드의 경우 오른쪽 하단에서 왼쪽 상단의 대각선으로 표시됩니다.
  • 100% 색 막대의 움직임은 오른쪽에서 왼쪽으로 움직입니다.
  • 수평 및 수직 램프 및 기타 패턴에서는 움직임이 없습니다.

• 관심 영역, AOI: 출력의 활성 영역 내에 배치하고 크기를 조정할 수 있는 래스터 박스는 AOI를 새로운 활성 영역으로 효과적으로 만듭니다.

  이 래스터 박스는 출력의 활성 영역 내에서 AOI를 조정하는 데 도움이 되는 단일 픽셀 너비의 녹색 파선입니다. AOI 메뉴의 핸들은 다음과 같습니다.

  • H 크기 및 V 크기: 수평 및 수직 위치를 각각 조정합니다.
  • H 위치 및 V 위치: 수평 및 수직 위치를 각각 조정합니다.
  • 참고: 잠금 버튼을 사용하면 크기의 화면 비율을 고정할 수 있습니다.
• 재설정 버튼: AOI를 전체 출력 영역인 기본값으로 재설정합니다.

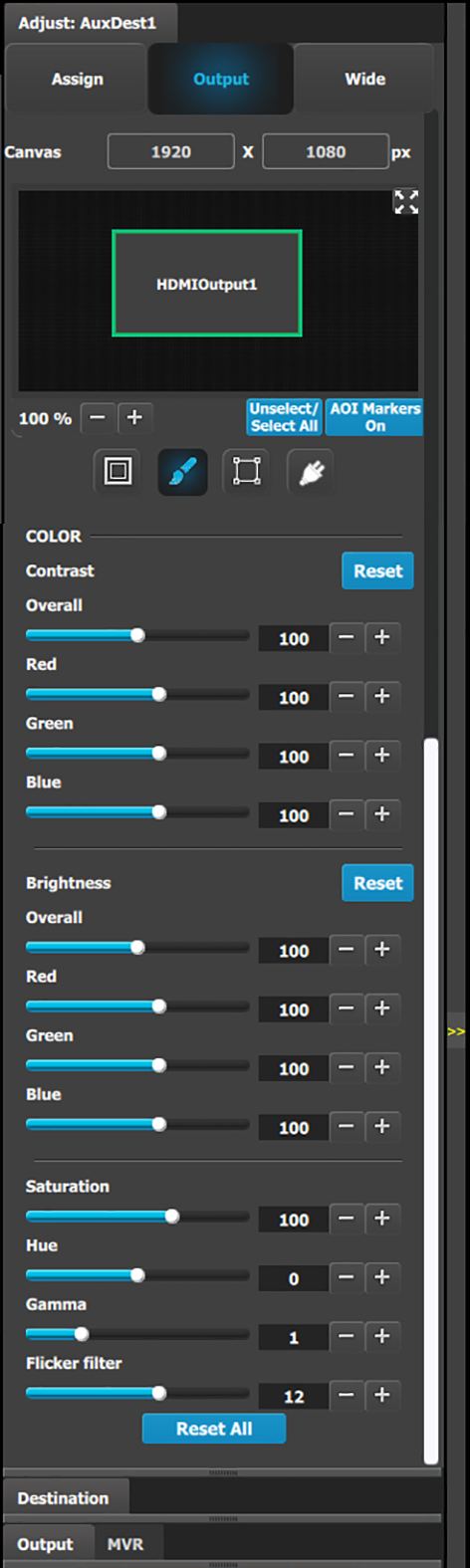

• RGB 대비 및 밝기 설정을 조정할 수 있습니다.

  • 전체 조정 범위는 50~150입니다.
  • 개별 빨간색/녹색/파란색 조정 범위는 25~150입니다.
  • 이 모든 속성의 기본 설정은 100입니다.
• 채도는 0~150 범위 내에서 조정할 수 있습니다. 기본 설정은 100입니다.
• 색조는 —90도에서 +90도 사이의 범위에서 조절할 수 있습니다. 기본 설정은 0도입니다.
• 감마는 0.31~3.29 범위 내에서 조정 가능합니다. 기본 설정은 1.0입니다.

• 플리커 필터는 0~20 범위 내에서 조정 가능합니다. 기본 설정은 12입니다.

  참고: 제어는 트라이콤보 출력 카드의 SDI 출력에서 출력이 인터레이스 형식으로 설정된 경우에만 표시됩니다. 인터레이스 형식의 예로는 1920x1080i 또는 NTSC가 있습니다.

• 모두 재설정은 모든 값을 기본 설정으로 변경합니다.

출력 조정 패널 > 타이밍 메뉴와 유사하게 작동합니다.

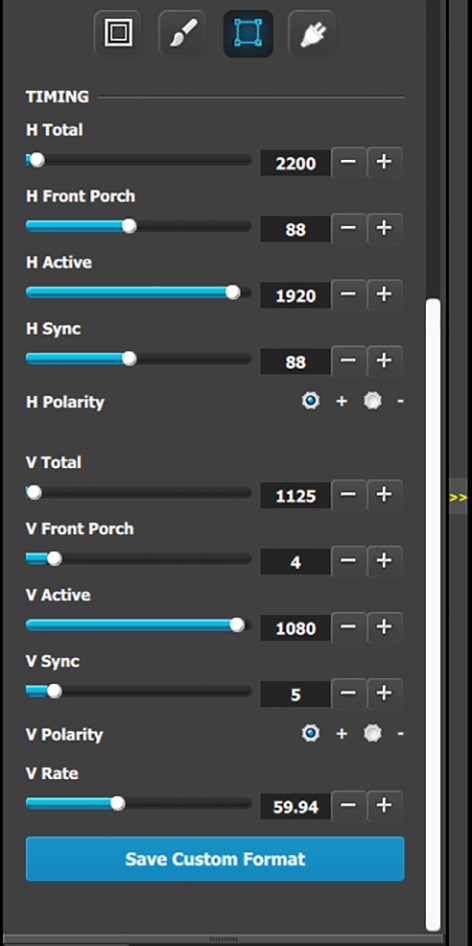

• H 합계: 선택한 출력의 줄당 총 픽셀 수를 픽셀 단위로 조정합니다.
• H 전면 포치: 출력 활성 영역의 끝과 H 싱크의 시작 사이의 오프셋(픽셀 단위)을 조정합니다.
• H 활성: 출력 활성 영역의 수평 크기를 픽셀 단위로 조정합니다.
• H 싱크: H 싱크 너비를 픽셀 단위로 조정합니다.
• H 극성: 수평 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음)을 조정합니다.
• V 합계:프레임당 총 라인 수를(라인 단위로) 조정합니다.
• V 전면 포치: 출력 활성 영역의 끝과 V 싱크의 시작 사이의 오프셋을(라인 단위로) 조정합니다.
• V 활성: 출력 활성 영역의 세로 크기를(라인 단위로) 조정합니다.
• V 싱크: V 싱크 너비를(라인 단위로) 조정합니다.
• V 극성: 수직 싱크 펄스(SDI에서는 해당 없음)의 극성(활성 높음 또는 낮음)을 조정합니다.
• V 속도: 수직 싱크 펄스(SDI에서는 해당 없음)의 프레임 레이트를 초 단위로 극성(활성 높음 또는 낮음)으로 조정합니다.
• 사용자 정의 형식 저장: 업데이트된 매개변수를 사용자 정의 형식으로 저장합니다.

참고: 이 값을 변경하면 다른 장치에서 비디오 신호를 감지하지 못할 수 있습니다. 최상의 결과를 얻으려면 항상 VESA 타이밍 계산기를 사용하십시오.

DisplayPort 커넥터 하위 메뉴

DisplayPort 커넥터 하위 메뉴

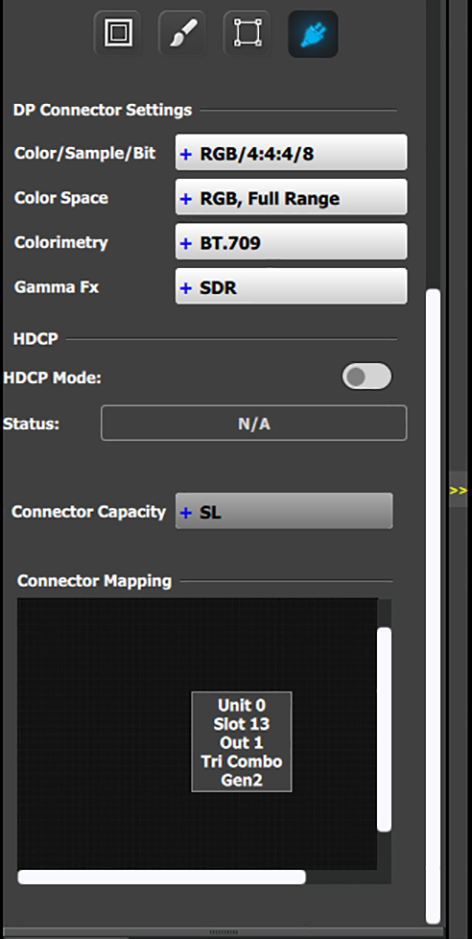

• 색상/샘플/비트: 출력 신호의 색 공간(RGB 또는 YCbCr), 샘플링 속도(4:4:4) 및 비트 심도(8, 10 또는 12)를 조정합니다.
• 색상 범위: 색상 범위(RGB 또는 SMPTE, 전체 또는 축소)를 조정합니다.
• 커넥터 용량: 커넥터가 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.
• 커넥터 매핑: 장치 ID, 슬롯 번호 및 출력 카드 유형을 표시합니다.

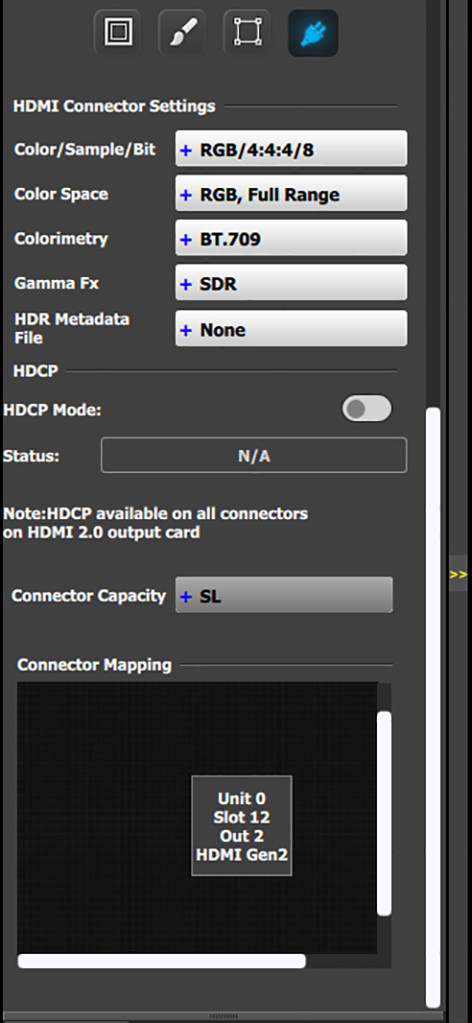

HDMI 커넥터 하위 메뉴

HDMI 커넥터 하위 메뉴

• 색상/샘플/비트: 현재 사용 중인 출력 형식에 따라 선택 항목이 표시됩니다.

  – RGB/4:4:4/8	– YCbCr/4:4:4/8
  – RGB/4:4:4/10	– YCbCr/4:4:4/10
  – RGB/4:4:4/12	– YCbCr/4:4:4/12
  	– YCbCr/4:2:2/12

• 색상 범위: 선택 사항은 다음과 같습니다.

  • RGB, 축소된 범위(값 16—235, 텔레비전 및 영화)
  • RGB, 전체 범위(값 0—255, 컴퓨터 모니터)
  • SMPTE, 풀 레인지
  • SMPTE, 범위 감소
• HDCP 모드: HDCP 모드를 선택하면 선택한 출력에 대해 HDCP 설정이 활성화됩니다. HDMI 출력의 기본값은 꺼짐입니다. HDCP 모드를 켜려면 빈 확인란을 클릭합니다. 확인란에 체크 표시가 표시되면 HDCP 모드가 켜진 것입니다. SDI 출력에는 HDCP 모드가 적용되지 않습니다.
• 커넥터 용량: 커넥터가 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.
• 커넥터 매핑: 장치 ID, 슬롯 번호 및 출력 카드 유형을 표시합니다.

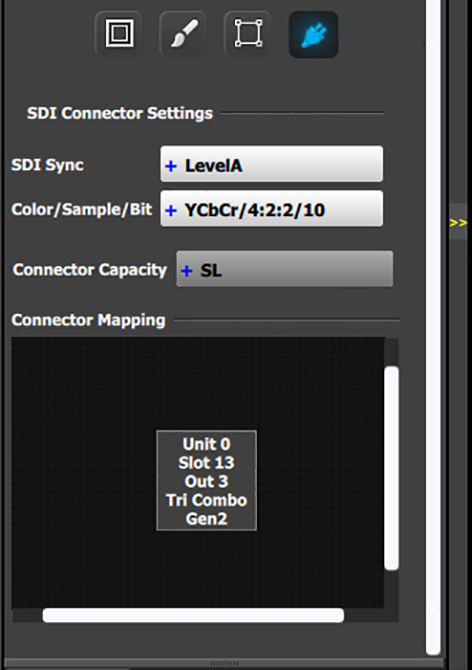

SDI 커넥터 하위 메뉴

SDI 커넥터 하위 메뉴

• SDI 싱크(SDI 커넥터 유형과 함께 사용 가능): HD(1.5Gb), 3G(3Gb), 레벨 A, 레벨 B, 레벨 A 2SI 또는 레벨 B 2SI 중에서 선택할 수 있습니다.

  SDI 유형 옵션은 출력 형식에 따라 달라집니다. 예를 들면 다음과 같습니다.

  • NTSC/PAL - SDI 유형은 SD만 사용할 수 있습니다.
  • 재생 빈도가 30Hz 이하인 1080i 또는 1080p — SDI 유형은 HD만 사용할 수 있습니다.

  • 재생 빈도가 30Hz 이상인 1080p - SDI 유형은 다음과 같을 수 있습니다.

    • 레벨 A(기본값)
    • 레벨 B
    • 레벨 A 2SI
    • 레벨 B 2SI

    2SI 옵션은 입력/출력 구성에 동일 카드의 SDI 커넥터 4개가 있고 출력 형식이 1920 x 1080 또는 2048 x 1080인 경우에만 사용할 수 있습니다.

• 색상/샘플/비트: 출력 신호의 색 공간(YCbCr), 샘플링 속도(4:2:2) 및 비트 심도(10)를 조정합니다.
• 커넥터 용량: 커넥터가 위와 같이 대상에 할당되지 않은 경우 용량을 변경할 수 있습니다. 대상 구성에 포함되었으면 대상의 조정 패널을 통해 이를 관리해야 합니다.
• 커넥터 매핑: 장치 ID, 슬롯 번호 및 출력 카드 유형을 표시합니다.

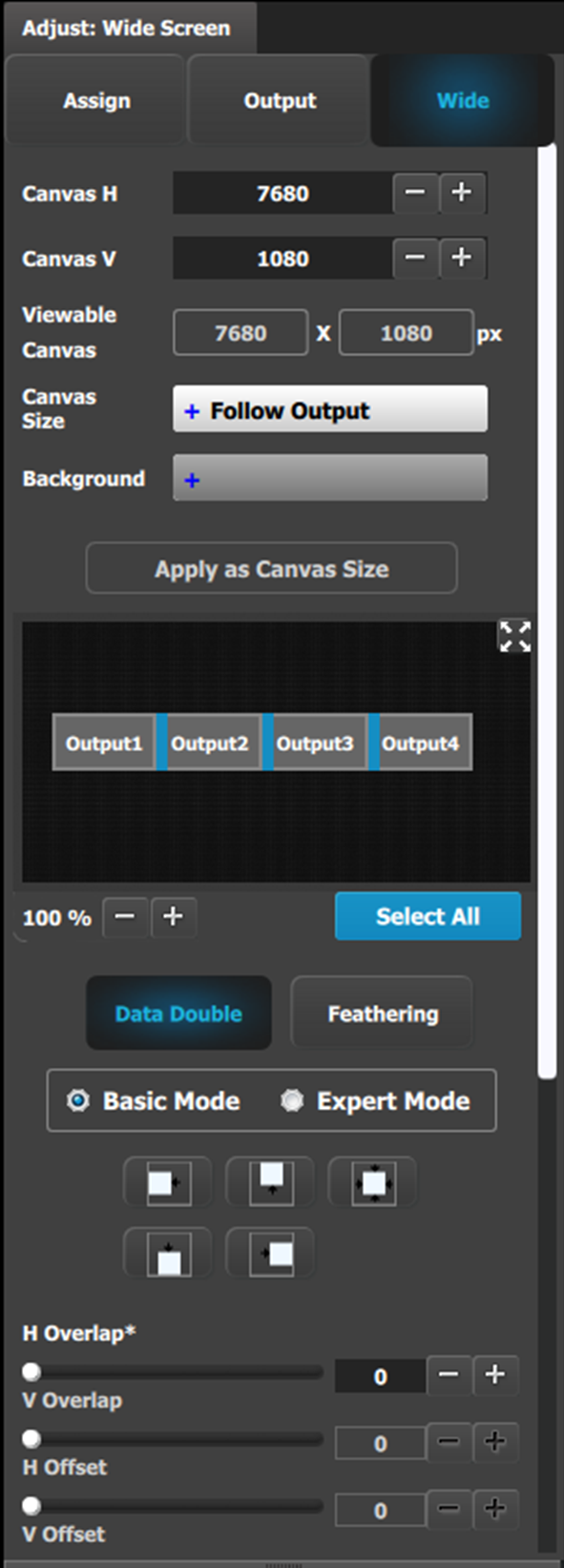

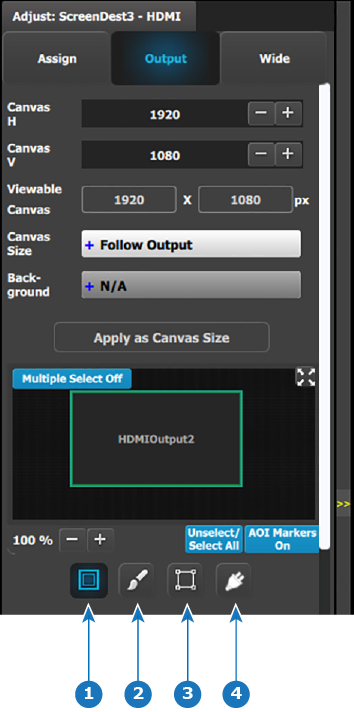

• 캔버스 H: 픽셀로 측정한 캔버스의 가로 크기입니다. 편집 상자에서 사용자가 이 크기를 조정할 수 있습니다.
• 캔버스 V: 픽셀로 측정한 캔버스의 세로 크기입니다. 편집 상자에서 사용자가 이 크기를 조정할 수 있습니다.
• 보기 가능 캔버스: 보기 가능 캔버스는 볼 수 있는 캔버스의 가로 및 세로 크기를 픽셀 단위로 표시합니다. 이 영역은 출력이 캔버스에서 다루는 영역입니다.

• 캔버스 크기: 옵션은 "출력 추적" 및 "배경 사용"입니다.

  • "출력 추적"은 캔버스 크기를 할당 탭의 H/V 치수 편집 상자 및 출력 구성 형식과 일치시킵니다.
  • "배경 사용"은 캔버스 크기를 선택한 배경의 크기와 일치시킵니다.
• 배경: 캔버스 크기가 "배경 사용"으로 설정된 경우 이 드롭다운 상자에서 사용 가능한 배경을 선택할 수 있습니다.
• 캔버스 크기로 적용:"출력 추적" 및 "배경 사용" 사이를 전환할 때 사용자는 이 버튼을 클릭하여 새 캔버스 크기를 선택해야 합니다.

• 데이터 더블링 H 또는 V 오버랩 너비: 슬라이더를 움직이거나 상자에 수동으로 값을 입력하거나 더하기 및 빼기를 클릭하여 조정할 수 있습니다.

  참고: 겹치는 영역을 하나 이상 선택할 때까지 오버랩 슬라이더가 비활성화됩니다. 회색 오버랩은 선택되지 않고 파란색 오버랩은 선택됩니다. 출력 이미지에서 원하는 오버랩을 클릭하여 개별 오버랩을 선택할 수 있습니다. 모두 선택 버튼을 클릭하여 모든 오버랩을 선택할 수 있습니다.

• 오버랩이 생성되면 배경의 왼쪽, 오른쪽, 위쪽, 아래쪽 또는 가운데 정렬에 맞게 H 및 V 오프셋을 조정할 수 있습니다.
• 슬라이더 위의 아이콘은 오프셋의 단축키입니다.

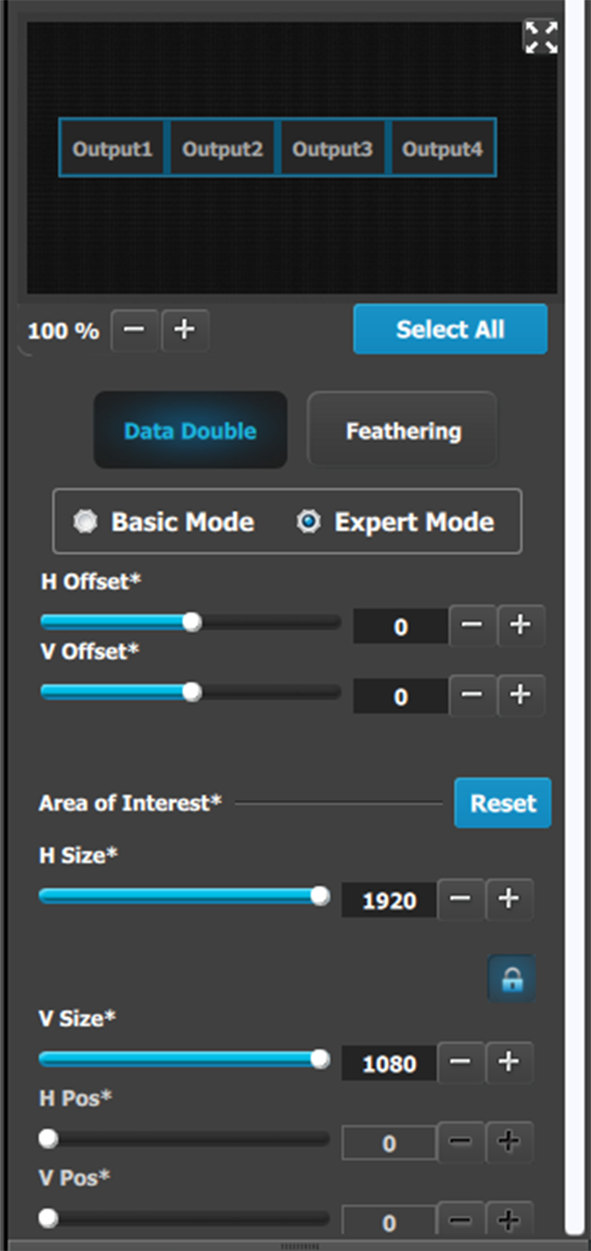

패널의 상단 부분은 전문가 모드와 기본 모드의 상단 부분이 동일합니다. 단, 전문가 모드에서는 수평 및 수직 오프셋 및 크기를 더 잘 제어할 수 있습니다. 또한 전문가 모드를 사용하면 캔버스 크기를 늘리지 않고도 출력을 추가하고 해당 출력을 캔버스 내 아무 곳에나 배치할 수 있습니다.

• H 오프셋 또는 V 오프셋: 슬라이더를 움직이거나 상자에 수동으로 값을 입력하거나 더하기 및 빼기를 클릭하여 조정할 수 있습니다.

  참고: 출력 사각형을 하나 이상 선택할 때까지 오프셋 슬라이더가 비활성화됩니다. 다크 녹색 사각형은 선택되지 않고 밝은 녹색 사각형은 선택됩니다. 출력 이미지에서 원하는 출력을 클릭하여 개별 출력을 선택할 수 있습니다. 모두 선택 버튼을 클릭하여 모든 출력을 선택할 수 있습니다.

• 관심 영역(H 크기 및 V 크기 포함)은 출력 탭에서 복제되므로 사용자가 AOI와 X/Y 오프셋을 함께 조정할 수 있습니다.

• 캔버스는 전체 블렌드의 실제 픽셀 비율을 표시합니다.

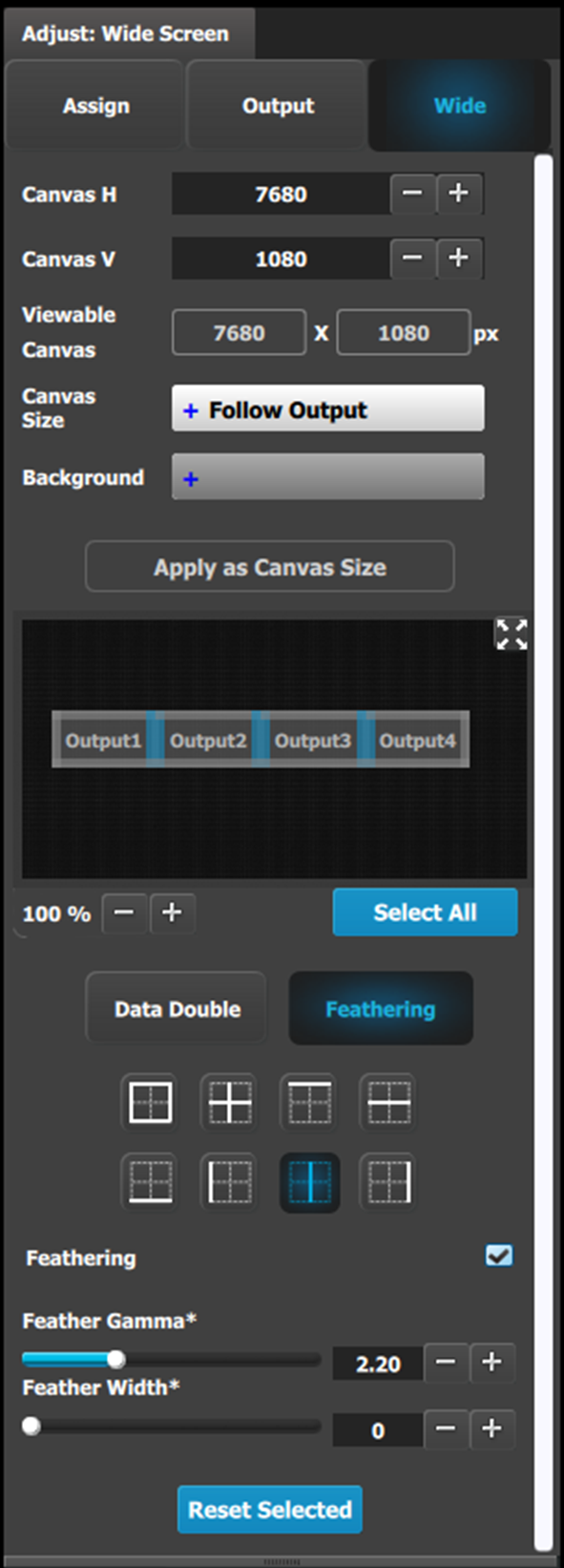

• 페더링을 수행할 영역을 선택합니다. 모든 가장자리는 별도로 선택할 수 있으며 페더와 감마 값이 다릅니다. 슬라이더를 움직이거나 상자에 수동으로 값을 입력하거나 더하기 및 빼기를 클릭하여 조정할 수 있습니다.

  참고: 페더링 및 감마 슬라이더는 페더링할 수 있는 가장자리를 하나 이상 선택할 때까지 비활성화됩니다. 회색 가장자리는 선택되지 않고 파란색 가장자리는 선택됩니다.

• 페더링 확인란을 선택하여 선택한 가장자리의 페더를 활성화하거나 비활성화합니다.
• 페더링 감마(곡선의 모양) 와 페더링 영역의 너비를 조정합니다.
• 위 아이콘은 가장자리 선택을 위한 단축키입니다.
• 화살표 아이콘을 사용하면 출력 맵의 작은 창 표현을 작업 공간에 복사하여 가장자리를 쉽게 선택할 수 있습니다.
