일반 사항

이 절차에서는 시스템의 MVR 출력을 조정할 수 있습니다.

전제 조건

• 구성 메뉴에 대해 제대로 숙지했는지 확인하십시오. 이 메뉴에 대한 자세한 내용은 “구성 메뉴” 장을 참조하십시오.

MVR 출력 조정

1. MVR 탭을 클릭하여 조정할 출력을 선택합니다.



   참고: MVR 출력에는 연결된 섀시 시스템에서 MVR 출력이 물리적으로 위치한 시스템의 특정 장치를 식별하는 데 도움이 되는 장치 ID가 있습니다.

(선택 사항) 이름 편집

1. 이름 목록에서 기본 이름을 두 번 클릭하여 이름을 편집합니다.
2. 영역이 파란색으로 바뀌면 지우개 아이콘을 클릭하여 필드를 지웁니다.
3. 새 이름을 입력하고 완료되면 Enter 키를 누릅니다.

(선택 사항) 출력 매개 변수 조정

MVR 출력 중 하나를 선택하고 상단에 있는 조정 탭을 클릭합니다. 출력 조정 패널은 세 섹션(메인, 타이밍, 커넥터)으로 구분됩니다. 조정 패널에서 다음을 수행할 수 있습니다.

1. [Main tab] 현재 MVR에서는 출력 형식 자동 구성 기능을 사용할 수 없습니다.
2. [Main tab] 이름을 편집합니다.
3. [Main tab] 포맷 값과 프레임 레이트를 선택합니다.
4. [Main tab] 래스터 박스로 테스트 패턴을 활성화하고 대각선 동작을 활성화합니다.
5. [Timing tab] 선택한 형식과 관련된 모든 타이밍 매개 변수를 읽고 조정합니다. 조정은 미리 선택할 수 있는 형식으로 제한됩니다.
6. [Connector tab] 장치의 EDID에서 보고된 대로 사용 가능한 색 공간 및 샘플 비트 심도를 선택합니다.

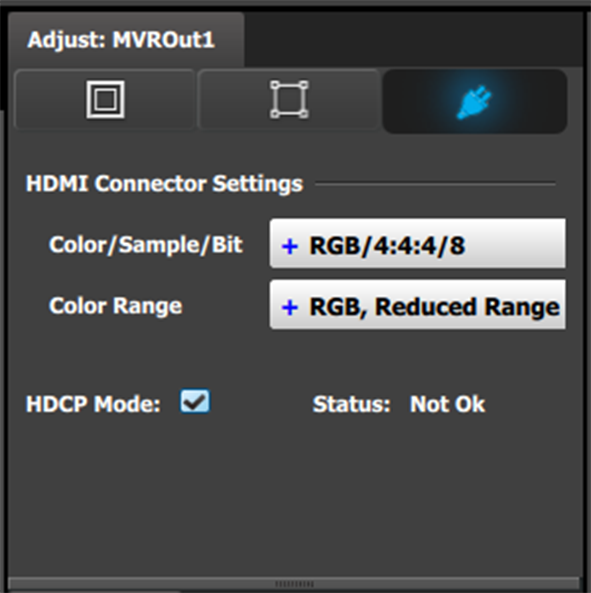

7. [Connector tab] MVR(Multiviewer) 출력용 HDCP 모드를 선택합니다.

   HDCP 모드의 기본값은 꺼짐입니다. HDCP 모드를 켜려면 빈 HDCP 모드 확인란을 클릭합니다. 확인란에 체크 표시가 표시되면 HDCP 모드가 켜진 것입니다. SDI 출력에는 HDCP 모드가 적용되지 않습니다.
