일반 사항

이 영역은 MVR(Multiviewer) 출력의 창 조정에만 사용됩니다.

설명

이 영역은 여러 하위 영역으로 나뉩니다. 왼쪽은 창의 정렬 및 위치를 나타냅니다. 이 권한은 기타 제어에 대한 것입니다.

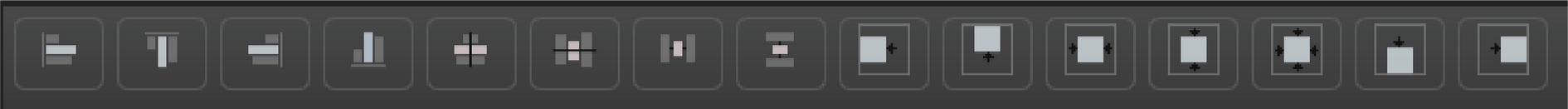

창 정렬 제어

MVR(Multiviewer) 정렬 아이콘은 프로그래밍 정렬 패널의 아이콘과 유사합니다. 더 자세한 내용은 “프로그래밍 메뉴 > 레이어 수정자 영역” 장을 참조하십시오.

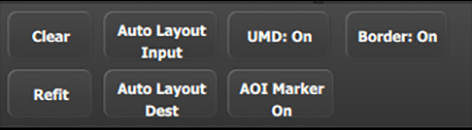

기타 제어

지우기

선택한 창을 MVR(Multiviewer) 창에서 제거합니다.

다시 맞추기

선택한 창을 원래 크기로 되돌립니다.

자동 레이아웃 입력

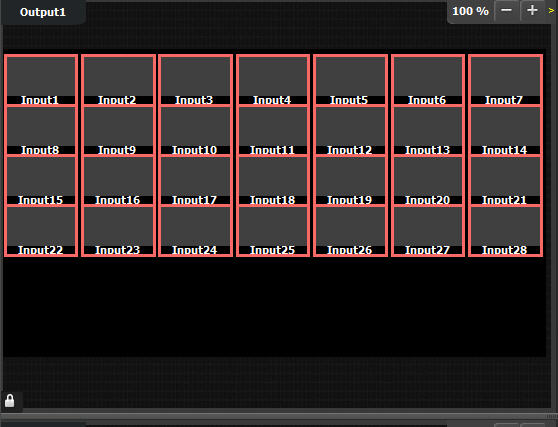

MVR(Multiviewer) 디스플레이를 지우고 목록에서 선택한 모든 소스와 배경을 MVR(Multiviewer) 디스플레이에 다음과 같이 정렬합니다.

자동 레이아웃 대상

MVR(Multiviewer) 디스플레이를 지우고 MVR(Multiviewer) 디스플레이의 목록에서 선택한 모든 대상을 배치합니다.

UMD: 켜짐/꺼짐

선택한 창의 UMD(모니터 아래 디스플레이)를 MVR 출력에서 켜거나 끕니다. UMD는 항상 GUI에 표시되므로 사용자는 어떤 리소스가 창에 할당되었는지 알 수 있습니다.

AOI 마커 켜짐/꺼짐

선택한 창의 AOI 마커를 MVR 출력에서 켜거나 끕니다. GUI는 항상 AOI 마커를 사용자에게 시각적 참조로 표시합니다.

테두리 켜짐/꺼짐

선택한 창의 창 테두리를 MVR 출력에서 켜거나 끕니다. GUI는 항상 창 테두리를 표시하므로 사용자가 창 정렬을 알 수 있습니다.

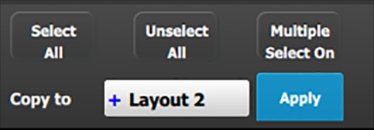

선택 제어

모두 선택

MVR(Multiviewer) 디스플레이에서 모든 창을 선택합니다. 이 버튼은 레이아웃 작업 공간의 MvRout 버튼을 선택한 경우에만 사용할 수 있습니다(파란색 윤곽선).

모두 선택 취소

MVR(Multiviewer) 디스플레이에서 모든 창을 선택 취소합니다. 이 버튼은 레이아웃 작업 공간의 MvRout 버튼을 선택한 경우에만 사용할 수 있습니다(파란색 윤곽선).

다중 선택

다중 창 선택을 활성화하거나 비활성화하는 데 사용되는 버튼.

복사 대상

현재 레이아웃을 복사할 수 있는 다른 레이아웃을 선택할 수 있습니다. 드롭다운 필드에서 선택할 수 있는 항목은 "레이아웃 1", "레이아웃 2," "레이아웃 3" 및 "레이아웃 4"입니다.

적용

현재 레이아웃을 "복사 대상" 필드에서 선택한 레이아웃에 복사합니다.
