9.4 “配置”菜单

概述

我们在此处通过添加输入、背景、输出和目标来定义系统组件。

C1：初始设置
  1. 当您连接到实际设备时，软件应自动连接，而不是脱机工作。该设备列在“系统配置”页面的“已发现”选项卡下，并且按钮将变为绿色。
  2. 将 E2 从设备区域拖放到中间的图表区域。

  3. 如果已将多台设备连接到计算机，系统名称旁边的绿色 LED 指示灯将变绿。您可向各个设备分配独特名称。在此应用中，我们将仅连接到一台设备，并为其分配名称“Godzilla”。如果是在线操作，您可以通过单击 E2 前面的箭头显示设备的 IP 地址来确认您已连接到正确的设备。确认此地址与设备前面板的顶部状态菜单列出的地址相同

    图像 9–5
    备注： 如果设备未自动连接到 PC，您可以在“Manual Connect”下的字段中输入计算机的 IP 地址。

  4. 在此应用中，我们将保留以下项的默认设置...

    • 画布模式：PGM 和 PVW
    • 预设值冲突模式：自动
    • 系统本机速率：59.94
    • 同步锁相：自由运行
C2：添加背景
  1. 单击插槽 6 的顶部 DVI 连接器，选择要定义为背景的输入。

  2. 单击插槽 6 的底部 DVI 连接器，选择要定义为背景的输入。

    我们需要这样做两次，因为背景来自双头 DVI 卡。现在将同时选择卡上的两个 DVI 连接器。

  3. 单击“调整”窗格中的“背景”选项卡将其激活。
  4. 双击 + 添加单个背景按钮可将两个连接器都绑定到单个背景输入配置。
  5. 双击名称列表中的 DVIBackground1 以编辑名称。
  6. 该区域变成蓝色后，单击橡皮擦图标以清除该字段。

  7. 键入一个新名称“PC-Background”。完成后按回车键。

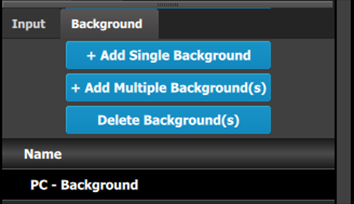

    图像 9–6
备注： 在此应用中，只需要一个背景，但是在需要多个背景的应用中，可以重复上述相应步骤直到完成。
C3：添加输入
  1. 单击插槽 4 的第一个 SDI 连接器，将其定义为摄像头 1 输入。
  2. 单击“调整”窗格中的输入选项卡使其处于活动状态。
  3. 单击 + 添加单路输入按钮将该连接器添加为系统的输入。
  4. 双击“名称”列表中的 SDIInput2 以编辑该名称。
  5. 该区域变成蓝色后，单击橡皮擦图标以清除该字段。
  6. 键入一个新名称：“CAM1-Stage”。完成后按回车键。

  7. 对 图像 9–3 中的其余连接器重复步骤 1 至 6。输入如下图所示的名称。

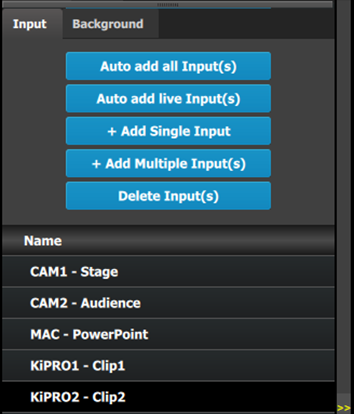

    图像 9–7
C4：添加输出
  1. 单击输出选项卡使其处于活动状态。
  2. 单击插槽 11 的第一个 HDMI 连接器将其选中。
  3. 单击 + 添加单路输出按钮将该输出添加到系统。
  4. 双击“名称”列表中的 HDMIOutput1 以编辑名称。
  5. 当该区域变为蓝色时，单击橡皮擦图标以清除该字段并键入新名称“DSM”。完成后按回车键。

  6. 重复步骤 2 到 5 直到完成，使用以下名称添加其余输出连接器：

    • 现场投影机（SDI，插槽 13-1）
    • 左主投影机（SDI，插槽 13-3）
    • 右主投影机（SDI，插槽 13-4）

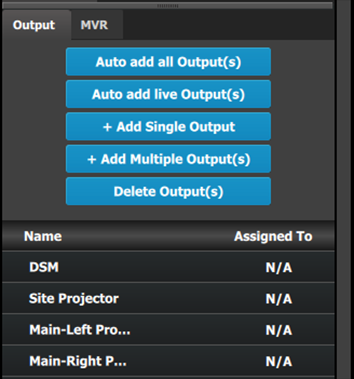

    完成后，菜单应如下所示：

    图像 9–8
    备注： 此处的“N/A”是指接下来要添加的目标。
C5 - 第 1 部分：添加现场屏幕目标

在本节中，我们将创建现场屏幕目标并分配两个图层。

  1. 单击目标选项卡，为创建的输出定义目标。
  2. 在图表区域中，单击插槽 13 的第一个 BNC，即“现场投影机”输出连接器。BNC 将突出显示。
  3. 单击 + 添加屏幕目标蓝色按钮，以将输出分配至屏幕目标。
  4. 创建目标后，E2 图表旁边会出现一个绿色矩形。
  5. 双击“名称”列表中的 ScreenDest1 区域以编辑名称。
  6. 当该区域变为蓝色时，单击橡皮擦图标以清除该字段并键入新名称“现场屏幕”。
  7. 单击调整：现场屏幕选项卡顶部，然后在“输出”部分下的分配菜单中单击 + 将图层分配到目标蓝色按钮，将单链路 (SL) 混合图层分配到目标。
  8. 在布局区域中，“1 层”将出现在目标矩形的绿色区域中。
  9. 重复步骤 7 可添加另外一个图层。
C5 - 第 2 部分：添加主屏幕目标

在本节中，我们将创建主屏幕目标并分配 3 个图层。

  1. 要创建主屏幕目标，请先单击“左主投影机”BNC，重复上一阶段（C5 - 第 1 部分）左步骤 2 到 6。
  2. 将目标重命名为“主屏幕”。
  3. 创建目标后，单击“右主投影机”BNC 并将其拖到“主屏幕”目标框中。屏幕大小将立即更改为 3840x1080。
  4. 重复上述相同步骤向目标添加图层，但改为单击“添加”按钮 3 次添加 3 个图层。
C5 - 第 3 部分：调整主屏幕目标中的投影机重叠区域

在本节中，我们将调整主屏幕的投影机重叠区域。

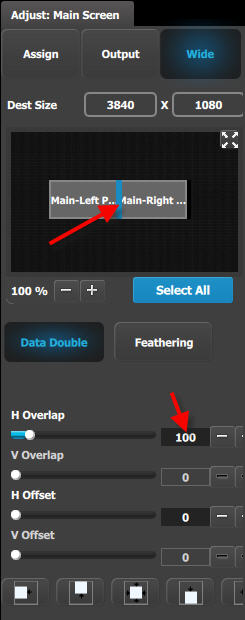

  1. 在“宽度”菜单下，小图表区域显示目标的输出布局。单击代表输出的两个矩形之间的直线。这条线变为蓝色。

  2. 单击数据加倍按钮并输入“100”作为 H 重叠值。注：我们将禁用羽化功能（默认）。

    图像 9–9
C6：添加 AUX 目标
  1. 在图表区域中单击 DSM 输出。连接器将突出显示。
  2. 单击 + 添加 AUX 目标蓝色按钮将 DSM 输出分配到 AUX 目标。
  3. 创建 AUX 目标后，E2 图表旁边会出现一个绿色矩形。
  4. 双击“名称”列表中的 AuxDest1 区域以编辑名称。
  5. 该区域变成蓝色后，单击橡皮擦图标以清除该字段。

  6. 键入新名称“DSM”。完成后按回车键。

    图像 9–10
C7：添加 MVR 输出
  1. 双击“名称”列表中的 MVROut1 以编辑名称。
  2. 当该区域变为蓝色时，单击橡皮擦图标以清除该字段并键入新名称“源”。完成后按回车键。
  3. 双击“名称”列表中的 MVROut2 以编辑名称。
  4. 当该区域变为蓝色时，单击橡皮擦图标以清除该字段并键入新名称“节目/预览”。完成后按回车键。
结果

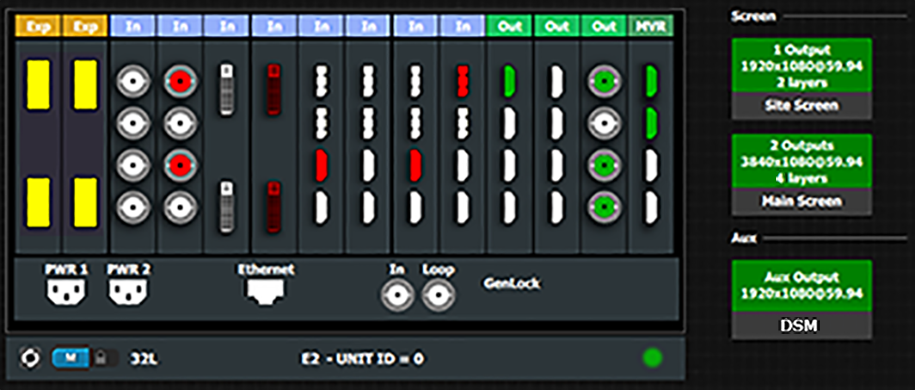

在此阶段，GUI 的布局部分应如下所示：

图像 9–11
