综述

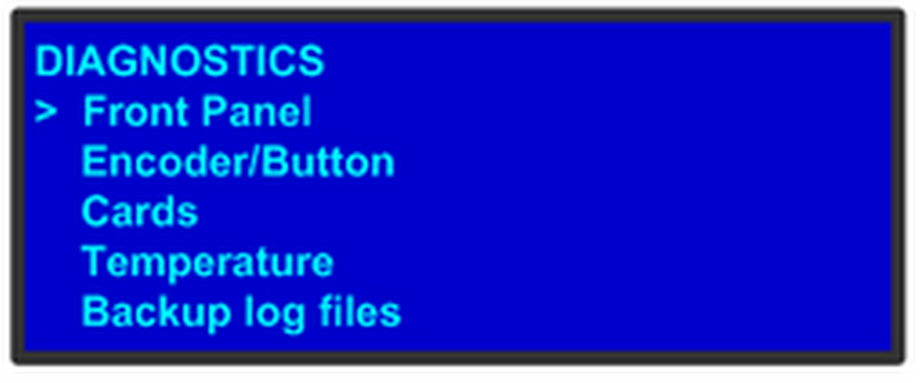

下图显示了诊断子菜单，您可从系统菜单访问该子菜单。

用户可通过诊断选项检查 Event Master 设备是否正常运行。可以检查前面板和卡操作。可以监视各个系统温度，并可以保存备份日志文件，进行客户服务故障排除。

前面板

选择前面板进行测试时，初始情况下，VFD 显示器显示空白。然后，24 x 4 字符网格将从最暗的设置逐渐显示为最亮的设置。此时，用户可以确定显示器中是否有任何像素或字符段损坏。

在最亮设置下显示所有像素数秒后，系统将自动前进到 ENCODER/BUTTON TEST 菜单（下一个菜单）。

备注： 直接从“Diagnostic”菜单选择“Encoder/Button”，用户即可测试按键和旋钮，而无需查看正在测试的 VFD。

Encoder/Button

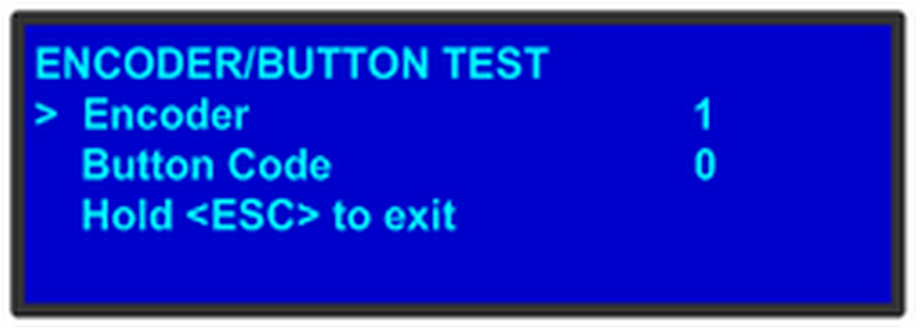

用户可通过 ENCODER/BUTTON TEST 菜单测试按键和旋钮。

拧动前面板的旋钮后，编码器行上会显示一个数字。数字越大，旋钮拧动的速度越快。根据旋钮转动的方向，数字会显示正数或负数。

按下前面板的任意按键，即可显示该按键的按钮码。

按住 ESC 以退出，然后返回至诊断菜单。

卡片

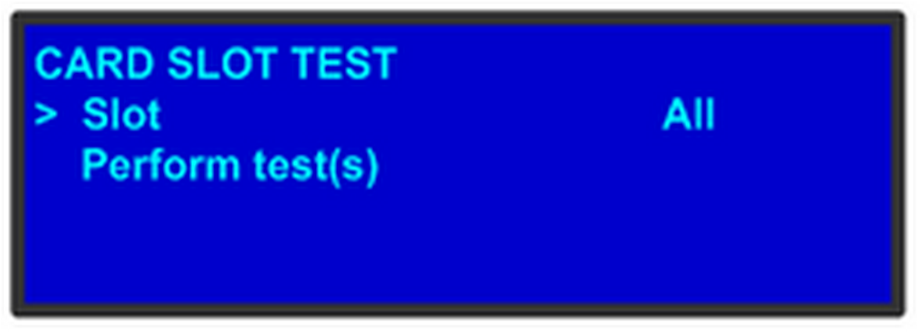

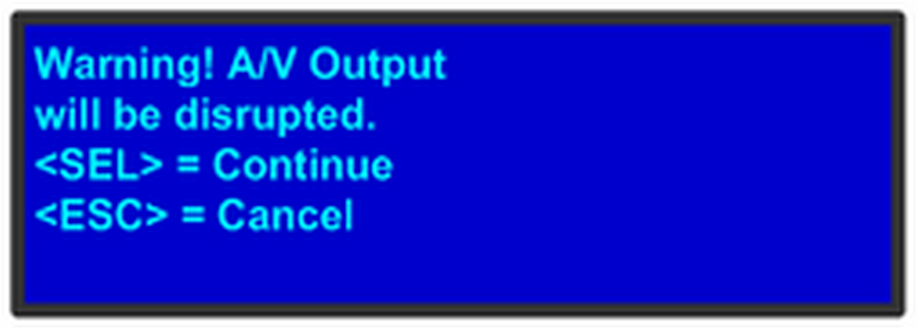

卡槽测试将针对单张卡或所有卡进行一系列诊断。这样可快速确定特定卡片是否存在问题。选择要测试的卡槽编号或所有卡片后，系统将显示以下消息。

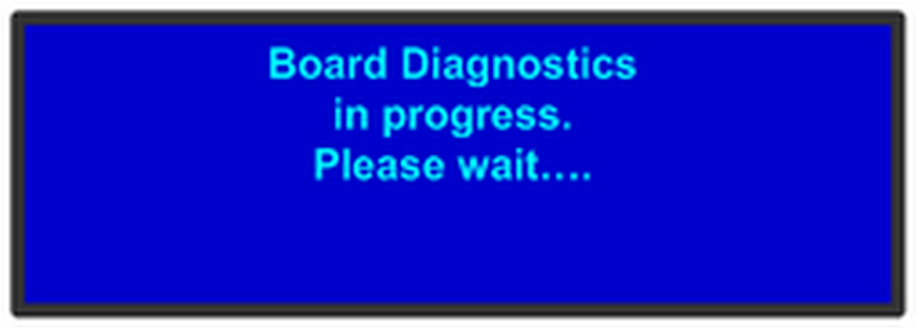

按下 SEL 以继续，即可开始诊断测试。将显示以下消息：

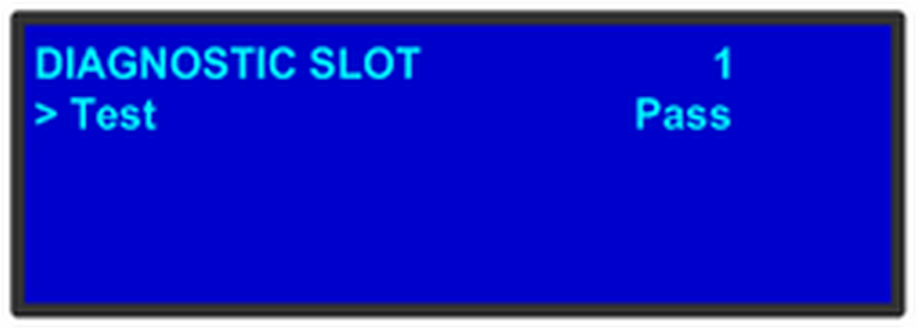

如果选中了一个卡槽进行测试，则仅会显示该卡槽的通过/失败结果。

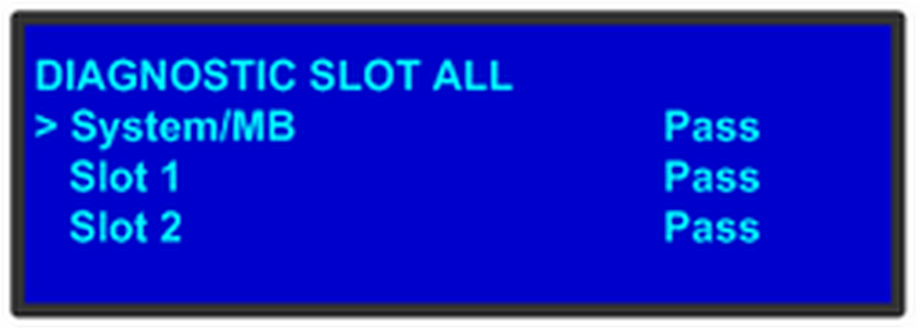

如果选中了所有卡槽进行测试，则仅会显示所有卡槽的通过/失败结果。

备注： 如果插槽内没有插卡，结果可能显示“空白”。

备注： 要查看诊断测试的更详细结果，请从 Event Master Toolset Software 运行诊断。有关此功能的详细信息，请参阅章节““设置”菜单 >“Web 应用”区域 > 仪表板”。

温度

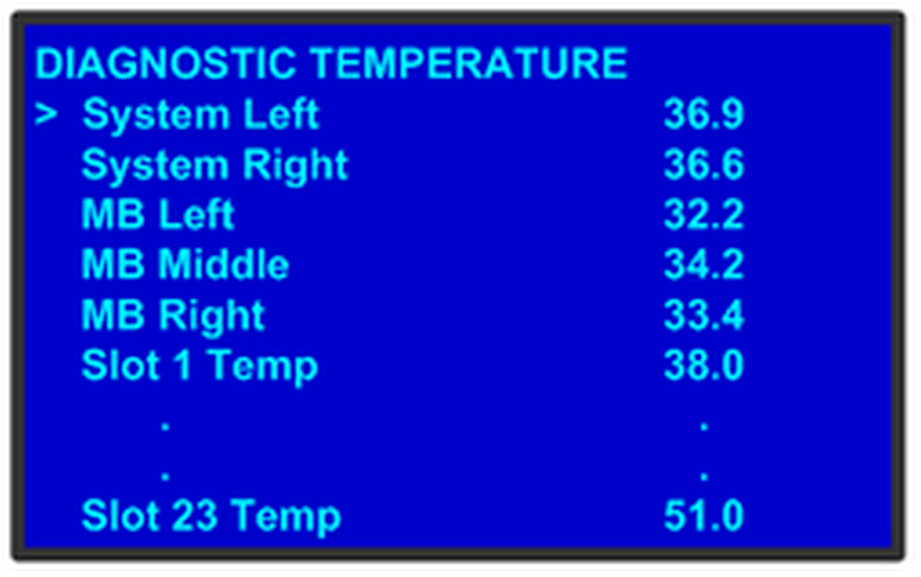

诊断温度菜单将显示系统、主板和所有卡槽的实时测量结果。所有温度都以摄氏度表示。

备注： 正常操作条件下，FPGA 温度可能高达 85°C。温度高于 85°C 可能影响处理性能。

备份日志文件

可保存备份日志文件，供客户服务人员进行故障排除。

备注： 如果需要备份 Event Master 单元的日志文件，请首先在设备的前面板中插入 U 盘。

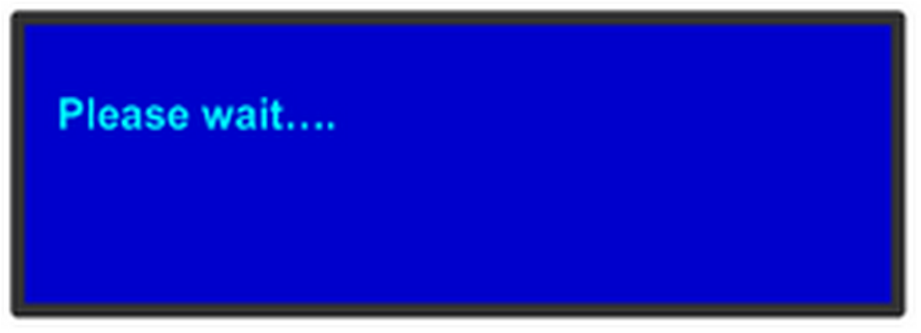

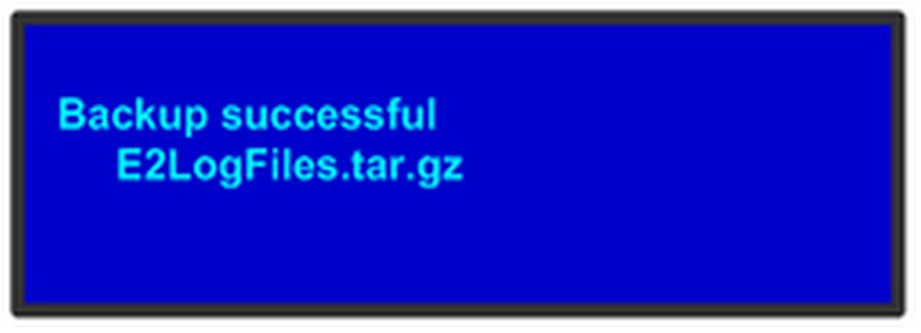

选定备份日志文件后，系统会立即将日志文件写入 U 盘。在此过程中将显示以下菜单，此过程完成后，Event Master 设备将自动返回诊断菜单。

备注： 文件名为“E2LogFiles.tar.gz”，可在 U 盘的“E2\backup”目录下找到。
