综述

通过此程序，您将从定义的输出中添加 AUX 目标。

先决条件

• 确保您熟悉“配置”菜单。有关此菜单的详细信息，请参阅章节““配置”菜单”

添加 AUX 目标

1. 在图表区域中，单击要用作 AUX 目标的输出。
2. 单击目标选项卡，为配置的输出定义 AUX 目标。
3. 单击 + 添加 AUX 目标蓝色按钮，以将输出分配至 AUX 目标。
4. 创建目标后，EMP 图表旁边会出现一个绿色矩形。

（可选）编辑名称

1. 双击“名称”列表中的“Destination1”以编辑名称。
2. 该区域变成蓝色后，单击橡皮擦图标以清除该字段。
3. 输入新名称，完成后单击 Enter 键。

（可选）调整目标参数

单击位于顶部的“调整”选项卡。选项卡中存在三个子选项卡：“分配”、“输出”和“宽度”（见下方）。

（可选）调整目标参数 第 1 部分 >“分配”选项卡

从此菜单，您可执行如下操作：

1. 编辑名称。
2. 删除输出（从 AUX 目标移除输出分配）。

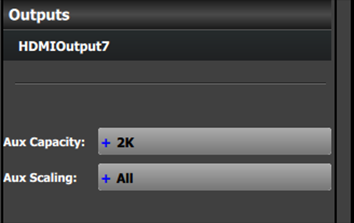

3. 选择 AUX 容量：



   AUX 容量定义可以将多少分辨率或实际的数据链路输入到定标器中。默认设置为“2K”或单链路，这是指可以向 AUX 定标器输入多少信号带宽的限制。其他三个选项是：DL（双链路）、4K（相当于四个链路的信号带宽）和 8L（相当于八个链路的信号带宽）。8L 指的是八个链路的 2K 数据。

   每种设置都允许使用不同大小的输入/静帧图像和目标源（从下文“节目制作”中的“输入资源”选项卡输入）。

   缩放容量限制的一些示例包括：

   • 2K = 最高 2048×1080p60 或 WUXGA (1920×1200p60)
   • DL = 最高 2560×1600p60 或 3840×1200p60
   • 4K = UHD (3840×2160p60)、4K-DCI (4096×2160p60) 或 7680×1200p60
   • 8L = 8192×2160p60 或 16384x1080p60。

   这些示例适用于背景和屏幕目标。

4. 选择 AUX 缩放：

   “AUX 缩放”定义如何在 AUX 目标内缩放/显示输入图像。默认设置为“全部”。其他两个选项是“居中缩放”或“自定义”。

   • 全部缩放整个图像以适应 AUX 目标输出的水平和垂直分辨率。如果图像的高宽比不同于 AUX 目标的高宽比，则图像将显示为横方框（图像顶部和底部为黑条）或竖方框（图像左侧和右侧为黑条）。
   • 居中缩放，如果输入图像的高宽比不同于 AUX 目标的高宽比，则缩放该图像的中心部分以适应目标输出的水平和垂直分辨率。如果输入图像的高宽比与 AUX 目标图像的高宽比相同，则会缩放整个图像以适应目标的垂直和水平分辨率，从而显示整个图像。
   • 自定义缩放输入图像的方式为将其视为位于“单个”（非混合）图层内。窗口大小和位置、源大小（缩放）和图像的边缘遮罩都可以在此模式下进行调整。

（可选）调整目标参数 第 2 部分 >“输出”选项卡

从此菜单，您可执行如下操作：

1. 查看用于 AUX 的输出画布（栅格）大小。

2. 在子选项卡中选择多个操作：

   • 位置：

     • 使用栅格框启用测试图案并启用对角线运动
     • 定义关注区域 (AOI)。

   • 颜色：

     • 执行颜色调整。

   • 计时：

     • 读取与选定格式关联的计时参数。

   • 连接器设置：

     • 选择SDI 类型和 SMPTE 标准。
     • 选择“颜色/采样率/位深”、“颜色空间”、“比色”和“灰度系数”设置。
     • 打开/关闭 HDCP 模式（不适用于 SDI）。
     • 将“连接器映射”从“水平”调整为“垂直”或“网格”。

（可选）调整目标参数 第 3 部分 >“宽度”选项卡

AUX 目标不支持宽屏调整。

（可选）删除目标

1. 单击蓝色 删除目标按钮。
2. 从“名称”列表单击您要删除的输出旁边的“x”。或者选择工作区中 EMP 图表右侧的复选框。
3. 单击红色按钮。所有选定目标都将从列表中移除。
