6.7 “配置”菜单

综述

“配置”菜单模块可用于编辑展示系统（创建、修改、删除）。此页面是您启动 EM GUI 软件时显示的第一个页面。

用户将使用此页面从选定系统添加设备或从中移除设备。用户还可修改这些设备的参数，例如输入、背景、输出和目标。

描述

“系统配置”菜单划分为 5 部分：

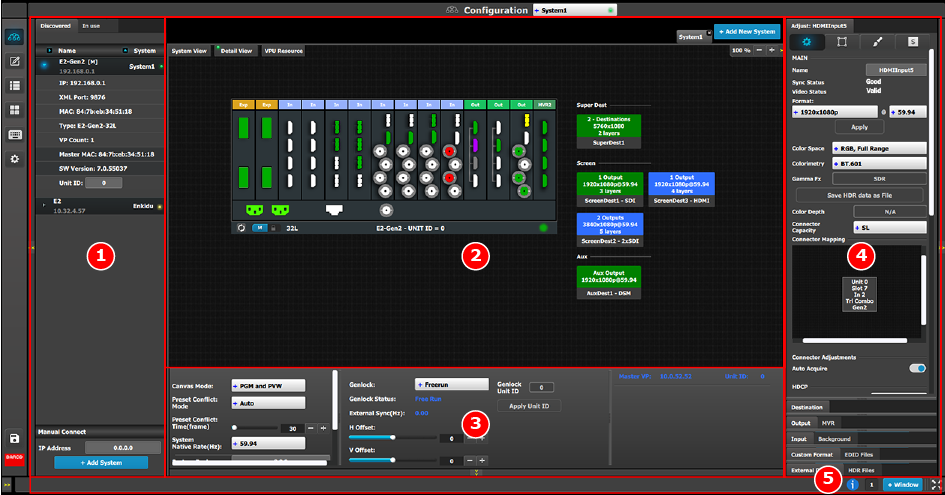

图像 6–6 系统“配置”菜单
1“网络资源”区域

此区域列出网络上可用的资源。此部分有 2 个选项卡：

  • 选定系统中正在使用的设备。
  • 本地网络发现的设备。
2“系统图表”区域

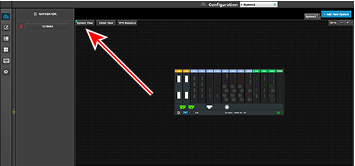

该工作区有三个不同的视图：“系统”、“详细信息”和“VPU 资源”。

选定系统的详情会以图形形式在此区域展示。要查看其他系统，您需要从顶部选择相应的选项卡。

选定系统后，此处会显示连接到该系统的全部设备概览。

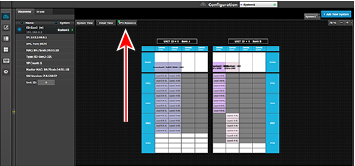

选择“VPU 资源”后，将显示 VPU 资源使用情况概览。

3“系统修改程序”区域系统信息显示在此区域。要查看其他系统，您需要从顶部选择相应的选项卡。此区域还包含工作区相关工具。
4“调整”区域

此区域有多个面板：目标、输出、MVR、输入、背景、自定义格式、EDID 文件、外部设备和 HDR 文件。每个面板均显示此系统当前定义的项目列表。用户还可以添加、删除和定义更多项目。调节 选项卡允许用户调整各面板内的变量。

还可以向上或向下拖动各个面板，进行更快的操作。

5底部栏

底部栏右侧提供了一些控件，用于控制窗口和将屏幕最大化。数字指示这是窗口 1 或者 2，2 是最大数。

单击信息图标可显示最近 100 条状态栏消息的列表。

单击“+ 窗口”按钮，添加窗口。第二个窗口可以在单独的屏幕上使用。

出和进箭头按钮可以将界面最大化到屏幕大小，以允许“OS free”外观。

以下章节详细描述了系统“配置”菜单的各个部分：
