综述

系统在系统“配置”页面的这一部分以图形方式表示。用户可在此选择系统（或新建系统）或选择系统元素（输入、输出、目标...）

描述

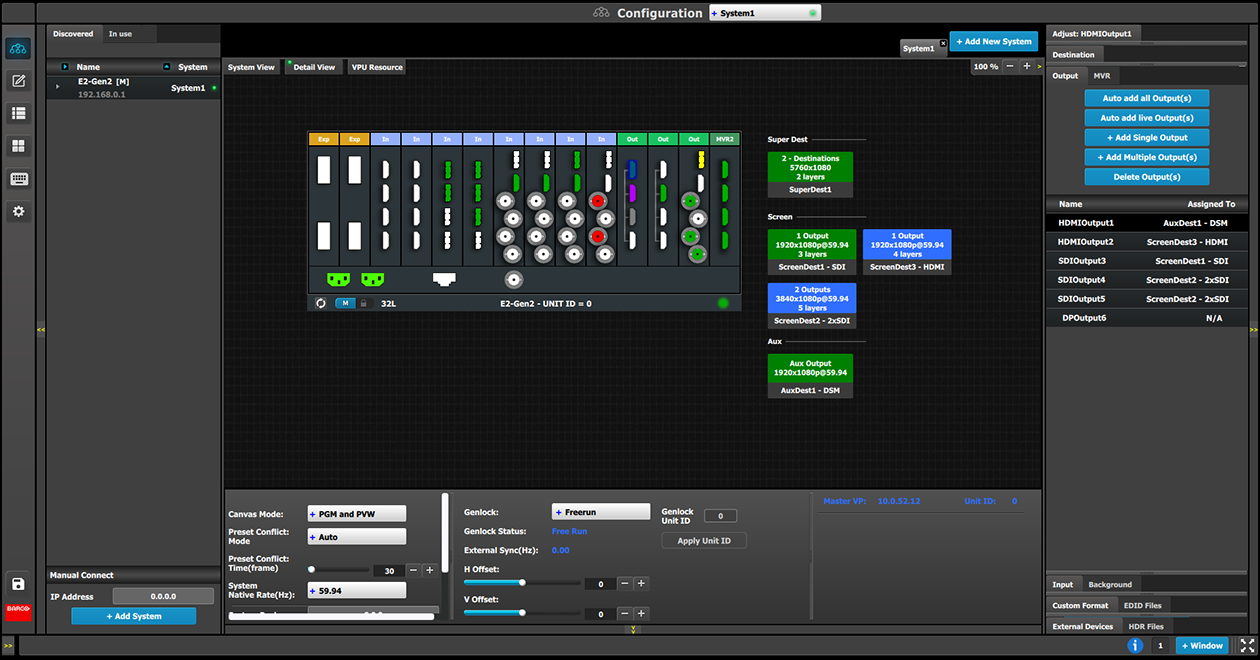

图表区域以图形方式展示了构成此系统的设备和目标。

在该区域中，所选系统的后面板通过卡片以图形方式表示，并且连接器用颜色编码指示其状态。

颜色码分为：

• 白色 = 可以添加和配置连接器。
• 灰色 = 连接器容量设置为“无”，无法添加和配置。

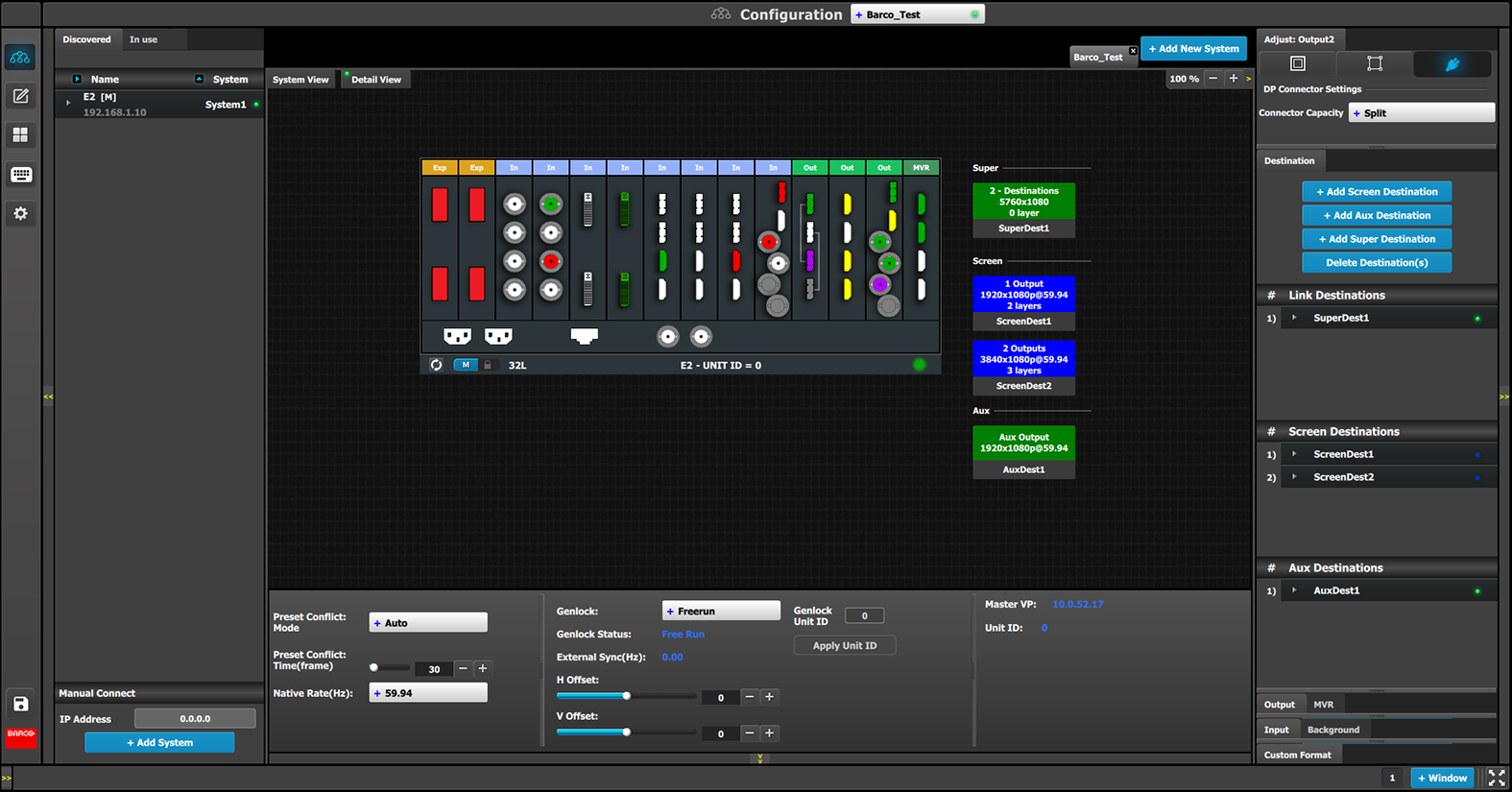

• 紫色 = 连接器容量设置为 SPLIT；连接器不可添加和配置。

  注：Gen 2 输出卡（HDMI 2.0 四路输出、DP 1.2 四路输出或 4K 三合一输出卡）上的任何连接器都可以拆分为同一 Gen 2 输出卡上的任何其他连接器。请参见 图像 6–10。

• 红色 = 无可用信号，连接器已配置到系统。
• 红色 = 信号可用。
• 绿色 = 信号可用，连接器已配置到系统。

设备右侧会显示已创建目标列表（屏幕和辅助设备）。

可通过顶部的选项卡访问连接到 EM GUI 的不同系统。用户可使用最后一个选项卡添加新系统。

一组缩放按钮，供用户缩小或放大视图大小。如果系统由多个设备组成，该功能会非常有用。

如何创建新系统

1. 单击顶部的“添加新系统”选项卡。

   一个新的空白选项卡随即创建。

2. 将设备拖放到此系统。请参考““配置”菜单 >“网络资源”区域”一节描述的添加设备流程。

3. 在同一 Event Master Toolset 软件上控制多个系统时，请更改系统名称，避免混淆。

   双击选项卡，选项卡背景变为深蓝色，表示可以修改名称。

如何移除系统

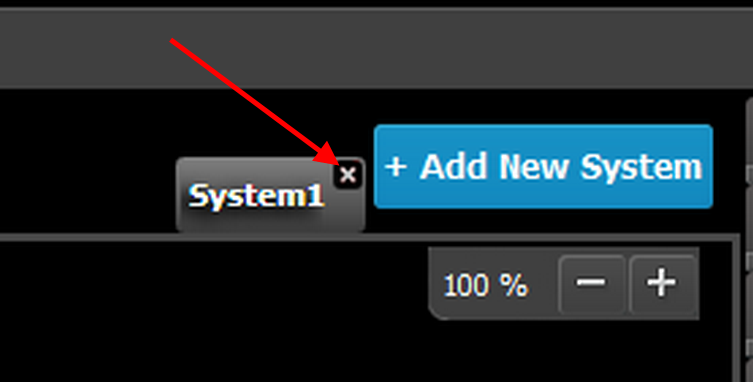

1. 单击系统选项卡上的“X”按钮。



   一个确认窗口随即显示。

2. 单击确定。

   选项卡随即移除。

如何在系统中选择设备

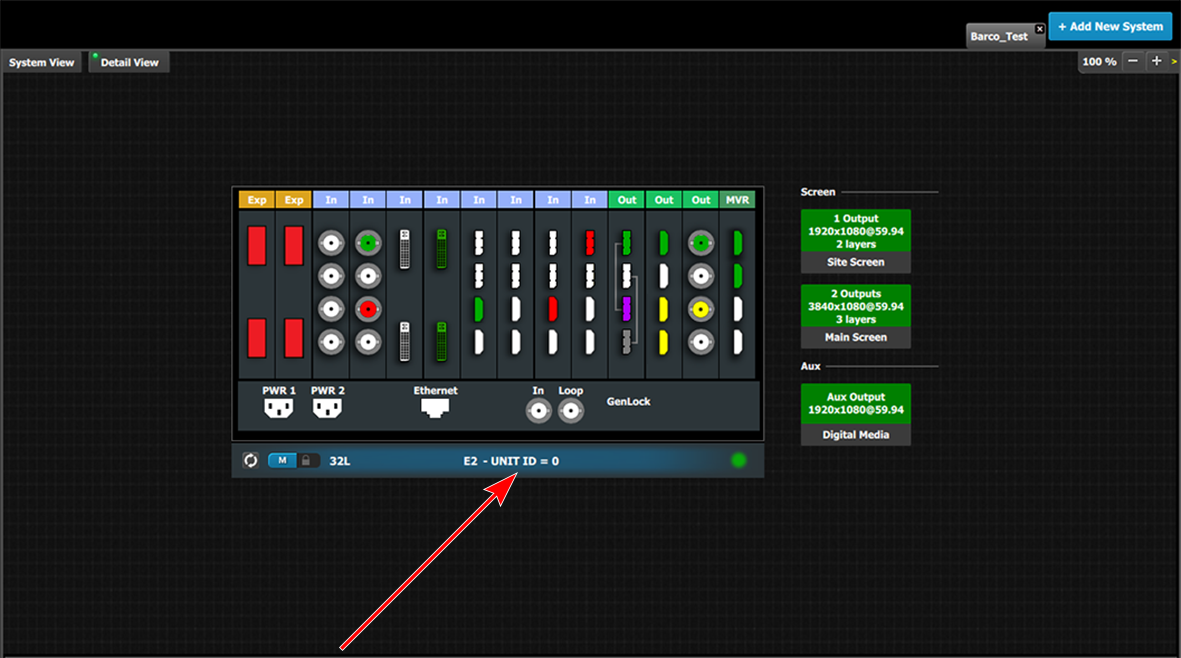

1. 单击 Event Master 系列处理器图形表示下方的区域。



   设备已选定。设备以蓝色突出显示。

如何选择目标（屏幕、辅助设备）

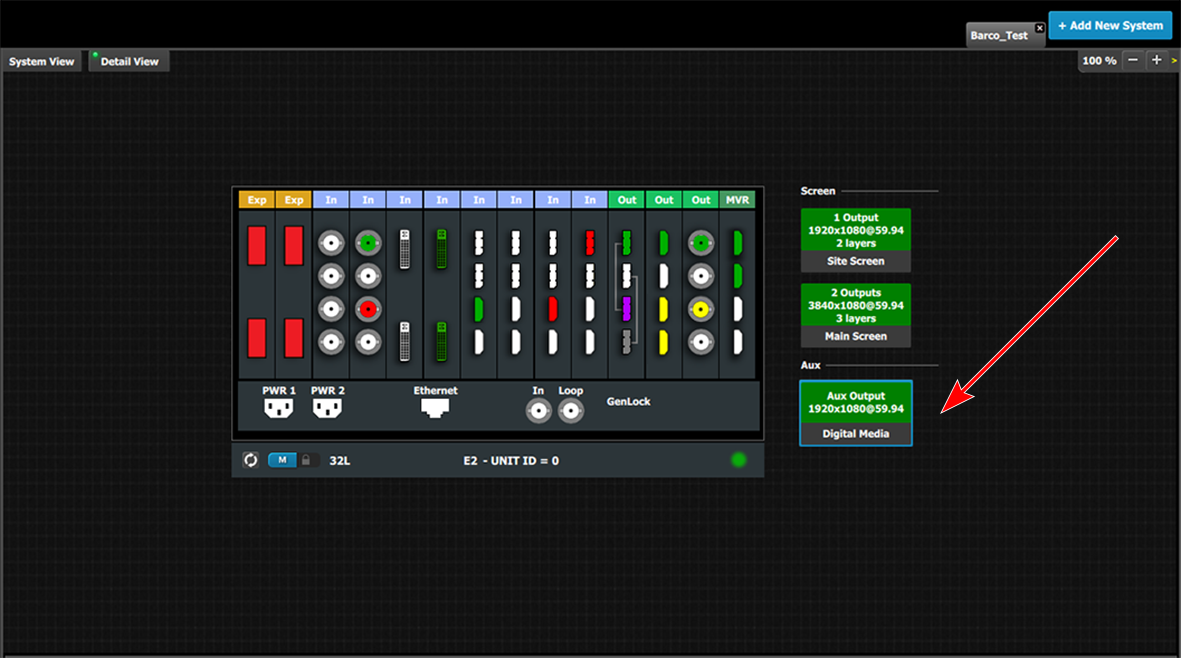

1. 单击目标（例如辅助设备）。



   目标已选定。目标以蓝色突出显示。
