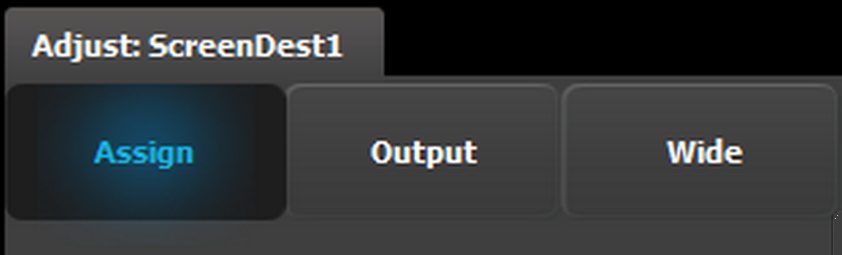

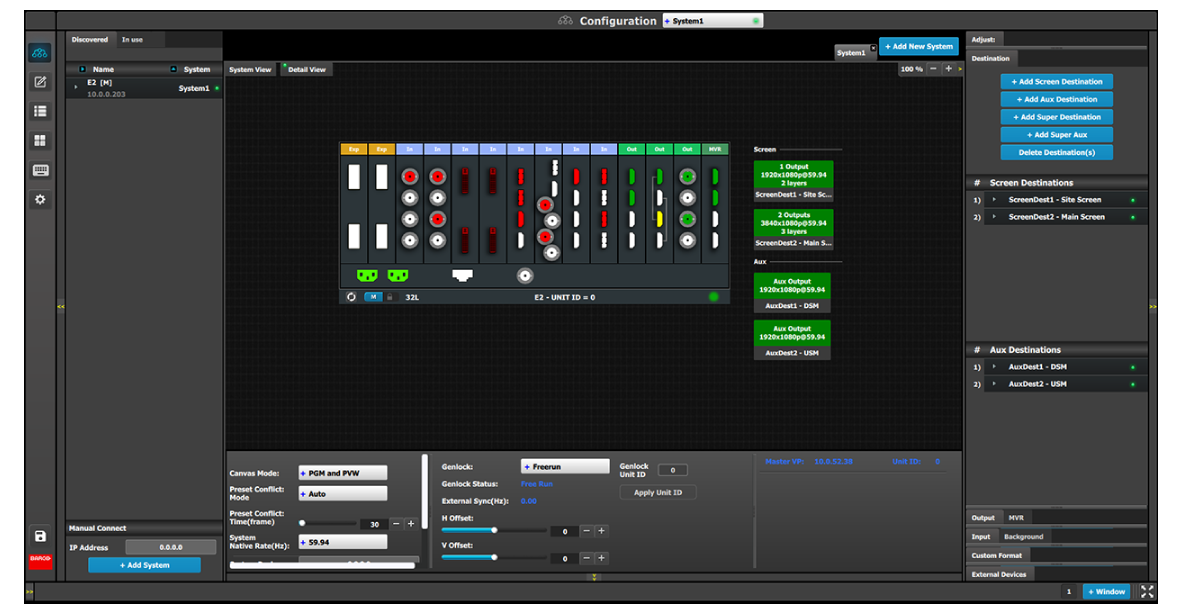

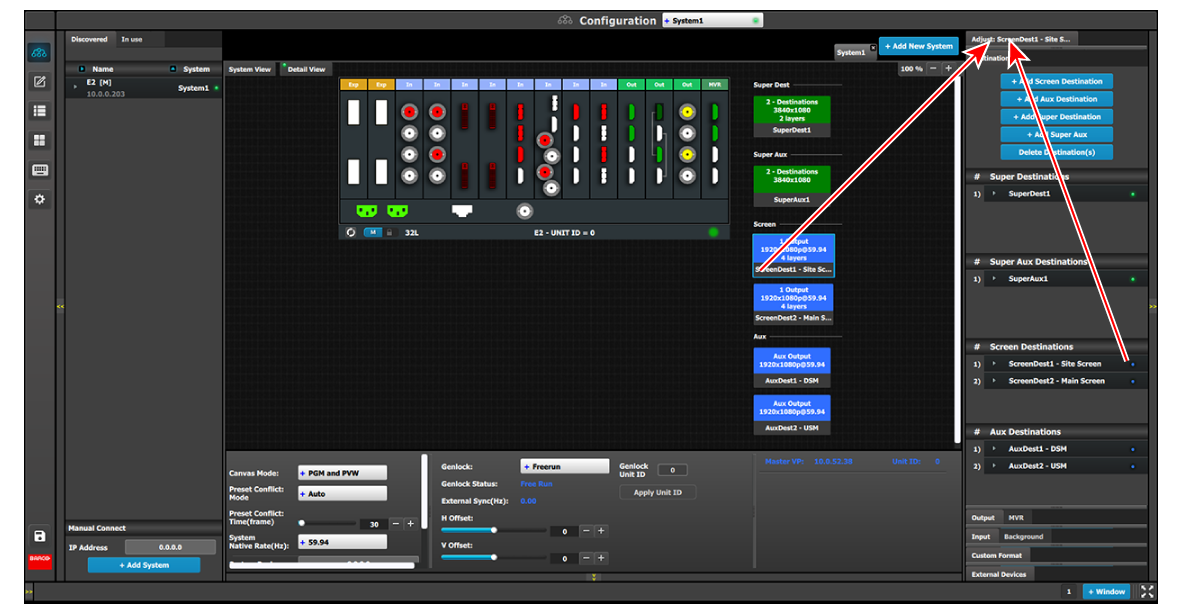

• 分配
• 输出
• 广域

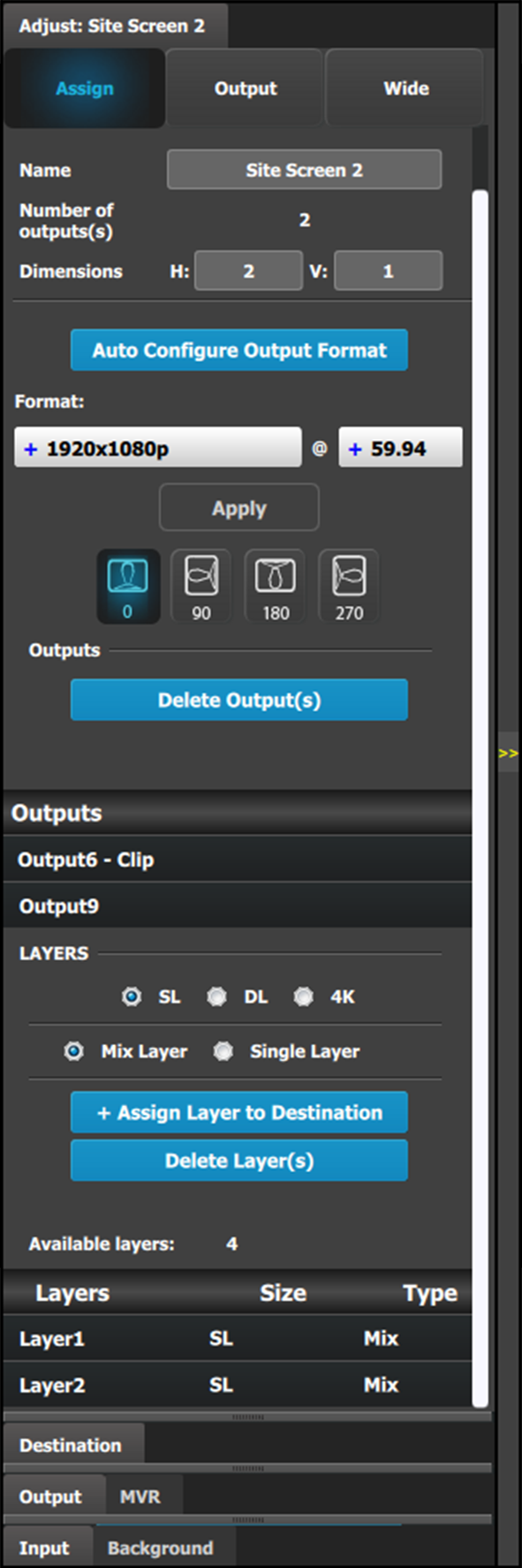

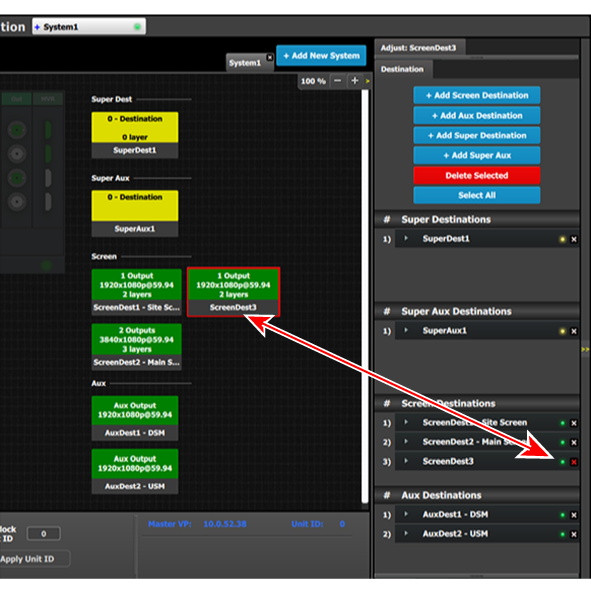

• 名称：调整目标的名称。
• 输出数量：报告目标中的输出配置数量。
• 尺寸：调整输出配置布局。
• 自动分配输出格式：读取已连接设备的 EDID 信息，以获取其格式。如果目标由多个输出组成，则自动配置输出格式读取第一个输出的格式。此功能对 SDI 输出不可用。

• 格式：调整目标的输出格式。这适用于添加到此目标的所有输出。

  如果在列表中找不到输出格式，则连接器输出的连接器容量设置可能低于分辨率要求。将输出从目标中移除，更新连接器容量，然后再次检查。（请参考““配置”菜单 > 调整 > 输出配置”，阅读“如何删除输出”和“输出调整面板 > 连接器菜单”小节。）

• 输出旋转图标：调整屏幕输出或 AUX 目标的逆时针旋转。旋转可以是 0°、90°、180° 或 270°。默认旋转是 0°。

  • 旋转目标时，输出 AOI 设置将重置为完整，并应用新的最小值和最大值。例如，当旋转 0° 的 AOI 是 1920x1080 时，则同一 AOI 旋转 90° 后是 1080x1920。

  • 旋转目标时，目标不能使用最小延迟。

    旋转会增加额外的延迟帧；

    • 具有最小延迟功能的旋转屏幕目标具有 1 帧延迟。
    • 无最小延迟功能的旋转屏幕目标具有 2 帧延迟。
    • AUX 目标具有 1 帧延迟。
    • 已旋转的 AUX 目标具有 2 帧延迟。
  • 旋转一个目标后，画布也会相应地调整大小。
  • 旋转一个目标后，作为图层源的屏幕目标方向不正确。

  注：“输出”旋转图标仅适用于 Quad DisplayPort 1.2 输出卡、HDMI 2.0 输出卡和三合一输出卡的输出。

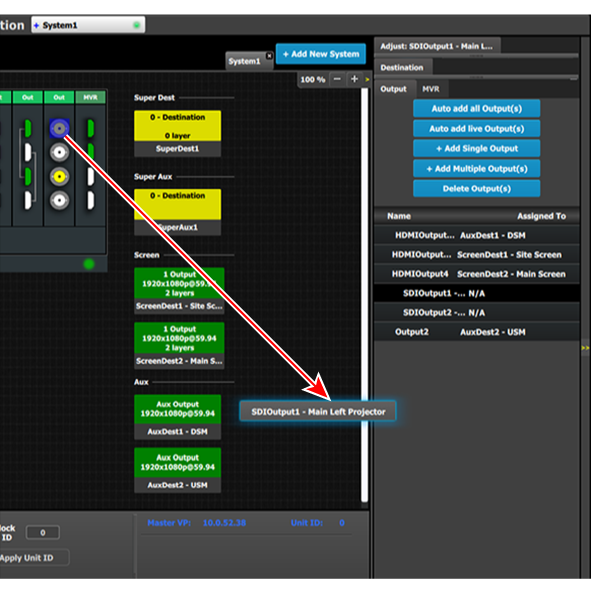

• 输出：提供已分配至目标的输出配置列表。

  对于 Aux 目标，仅显示或允许定义 1 个输出配置。可在此菜单中删除或添加输出，与输出配置菜单一致。

• 图层（仅当目标是屏幕时可用）。您可向图层分配大小：SL（2K 单链路）、DL（双链路）或 4K。您还可将图层制作成混合图层或单图层。

  此列表显示已分配至目标的图层。

操作方式与输出调整面板 > 主菜单类似。

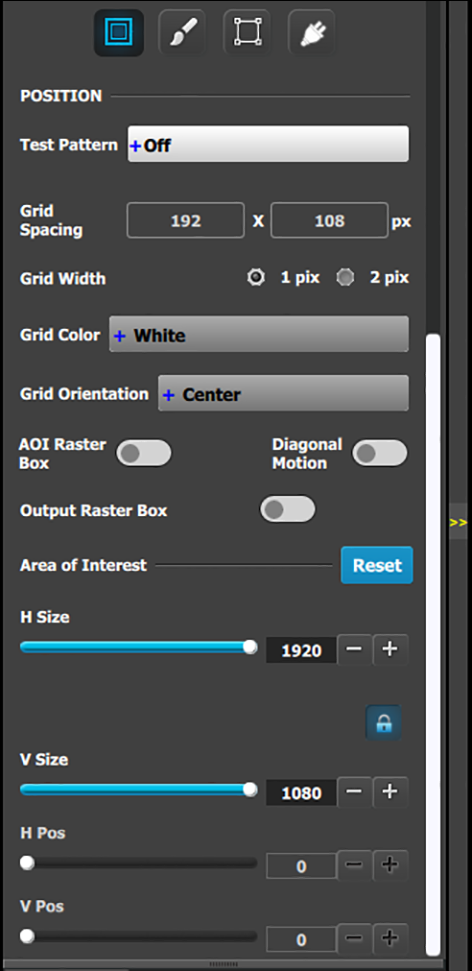

• 测试图案：开启测试图案，选择所需类型。默认设置是 OFF。测试图案类型：

  - 水平斜面	- 白色
  - 垂直斜面	- 黑色
  - 100% 色彩条	- SMPTE 条
  - 16x16 网格	- 水平对齐
  – 32x32 网格	- 垂直对齐
  - 脉冲	- 水平、垂直对齐
  - 75% 色彩栏	- 圆环对齐
  - 50% 灰色	- 红色
  - 水平步骤	- 绿色
  - 垂直步骤	- 蓝色

• 栅格框：打开或关闭默认活跃区域的栅格。此栅格框是白色单像素宽的直线。

• 对角线运动：为选定的图案开启或关闭对角线运动：

  • 运动是在 16x16 和 32x32 网格中自右下到左上的对角线运动。
  • 对于 100% 色彩栏，则是从右至左运动：
  • 水平和垂直斜坡和其他模式中没有运动。

• 关注区域 (AOI)：一个栅格框，可放置在输出活跃区域内并调整其大小，它有效地使 AOI 成为新的活跃区域。

  此光栅框是一条单像素宽的绿色折线，可帮助您调整输出活跃区域内的 AOI。AOI 菜单的按钮包括：

  • “H 大小”和“V 大小”：分别调整水平和垂直位置。
  • “H 位置”和“V 位置”：分别调整水平和垂直位置。
  • 请注意，用户可使用锁定按钮来锁定大小的高宽比。
• “重置”按钮：将 AOI 重置为默认值，即完整输出区域。

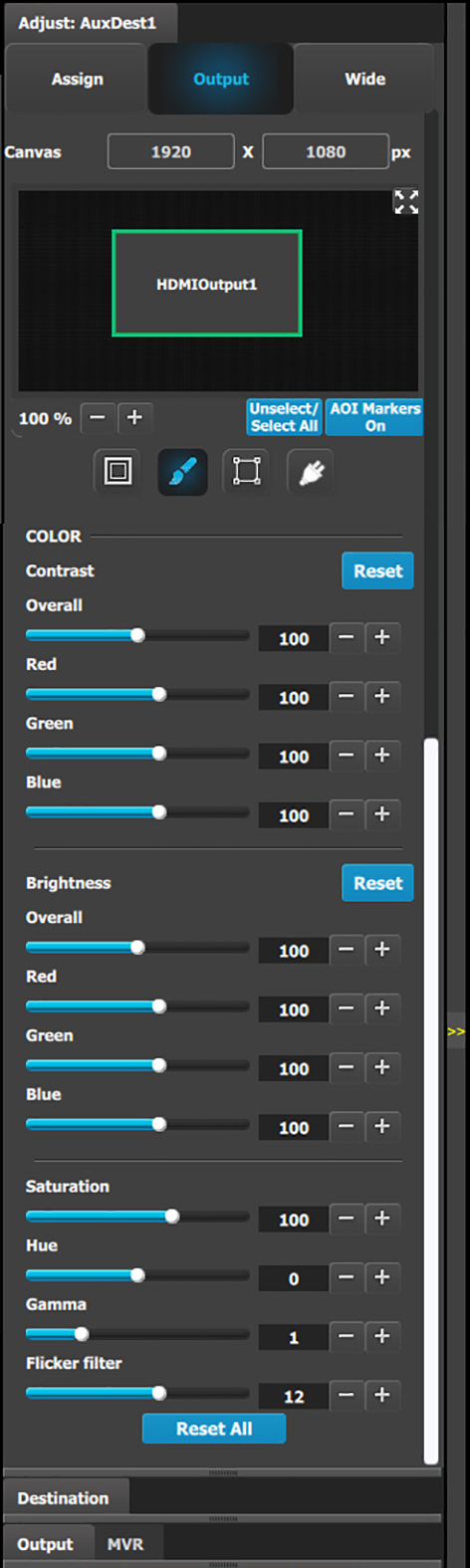

• RGB 对比度和亮度设置均可调整。

  • 总体调整范围为 50 到 150。
  • 单独的红色/绿色/蓝色调整范围为 25 到 150。
  • 全部属性的默认值均为 100。
• 饱和度可在 0 到150 间进行调整。默认设置是 100。
• 色调可在 -90 到 +90 度间进行调整。默认设置是 0 度。
• 灰度系数可在 0.31 到 3.29 间进行调整。默认设置是 1.0。

• 闪烁过滤器可在 0 到 20 间进行调整。默认设置为 12。

  注：只有在三合一输出卡的 SDI 输出上将输出设置为隔行扫描格式时，该控件才会显示。隔行扫描格式的一个示例是 1920x1080i 或 NTSC。

• “重置全部”会将所有值重置为其默认设置。

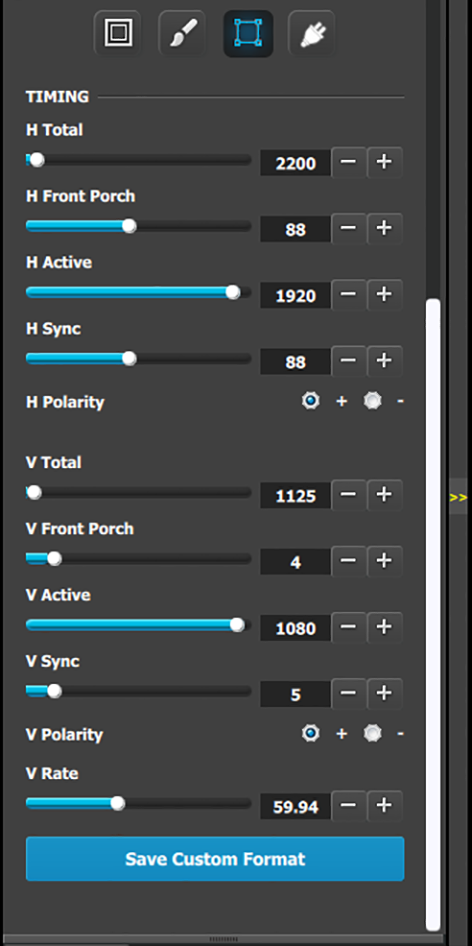

操作方式与输出调整面板 > 计时菜单类似。

• H 总计：为选定输出调整每行的像素总数（以像素为单位）。
• H 前廊：调整（以像素为单位）输出活跃区域末尾与水平同步开始之间的偏移量。
• H 活跃：调整（以像素为单位）输出活跃区域的水平大小。
• H 同步：调整水平同步宽度（以像素为单位）。
• H 极性：调整水平同步脉冲的两极（活跃度高或低）（SDI 中不适用）。
• V 总计：调整（以行为单位）各帧的总行数。
• V 前廊：调整（以行为单位）输出活跃区域末尾与垂直同步开始之间的偏移量。
• V 活跃：调整输出活跃区域的垂直大小（以行为单位）。
• V 同步：调整垂直同步宽度（以行为单位）。
• V 极性：调整垂直同步脉冲的两极（活跃度高或低）（SDI 中不适用）。
• V 帧速率：调整垂直同步脉冲的以秒为单位的帧速率两极（活跃度高或低）（SDI 中不适用）。
• 保存自定义格式：将更新后的参数保存为自定义格式。

注：更改这些值会导致其他设备无法检测到该视频信号。请随时使用 VESA 计时器获取最佳结果。

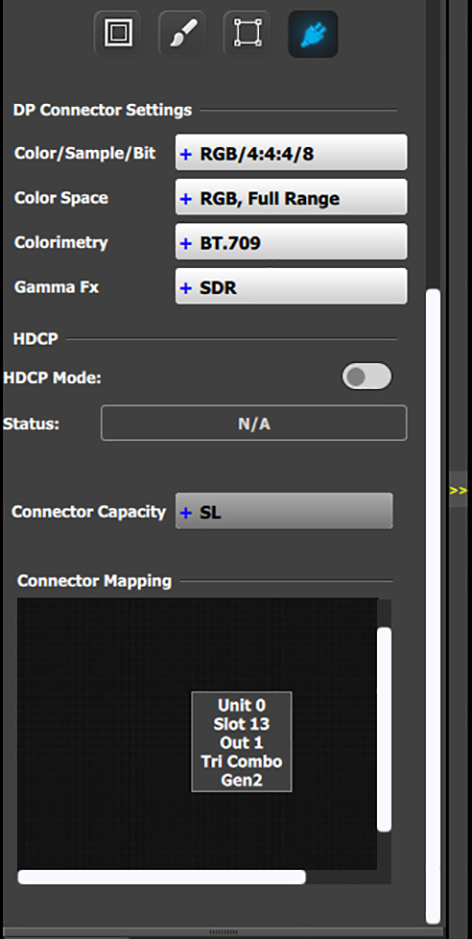

DisplayPort“连接器”子菜单

DisplayPort“连接器”子菜单

• 颜色/采样率/位深：调整输出信号的颜色空间（RGB 或 YCbCr）、采样率 (4:4:4) 和位深（8、10 或 12）。
• 色域：调整色域（RGB 或 SMPTE，完整或精简）。
• 连接器容量：如果连接器未分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。
• 连接器映射：显示输出卡的设备 ID、卡槽编号和类型。

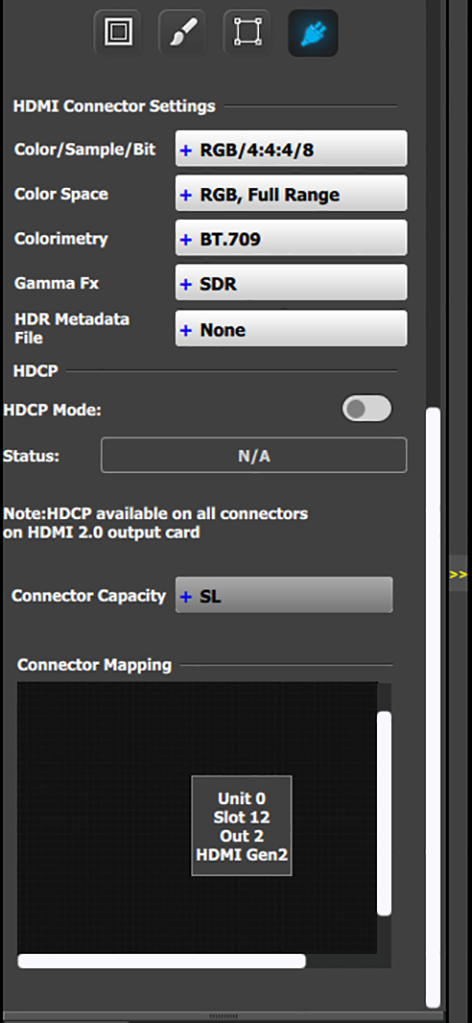

“HDMI 连接器”子菜单

“HDMI 连接器”子菜单

• 颜色/采样率/位深：选项根据当前使用的输出格式显示：

  – RGB/4:4:4/8	– YCbCr/4:4:4/8
  – RGB/4:4:4/10	– YCbCr/4:4:4/10
  – RGB/4:4:4/12	– YCbCr/4:4:4/12
  	– YCbCr/4:2:2/12

• 色域：选项包括：

  • RGB，精简色域（取值区间 16–235，电视和电影）
  • RGB，全色域（取值区间 0-255，电脑监视器）
  • SMPTE，全色域
  • SMPTE，精简色域
• HDCP 模式：HDCP 模式支持对选定输出的 HDCP 设置。HDMI 输出默认关闭。要开启 HDCP 模式，单击空白复选框。复选框显示选中标记后，HDCP 模式即已开启。HDCP 模式不适用于 SDI 输出。
• 连接器容量：如果连接器未分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。
• 连接器映射：显示输出卡的设备 ID、卡槽编号和类型。

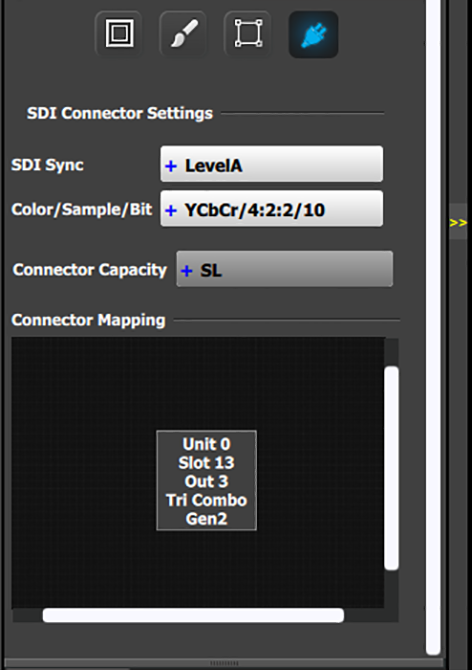

“SDI 连接器”子菜单

“SDI 连接器”子菜单

• SDI 同步（可通过 SDI 连接器使用）：允许在 HD (1.5Gb)、3G (3Gb) 级别 A、级别 B、级别 A 2SI 或 级别 B 2SI 间进行选择。

  SDI 类型选项因输出格式而异。例如：

  • 对于 NTSC/PAL，SDI 类型仅可是 SD.
  • 1080i 或 1080p，其刷新率小于或等于 30 Hz - SDI 类型仅可是 HD。

  • 1080p，其刷新率大于 30 Hz - SDI 类型可以是：

    • 级别 A（默认）
    • 级别 B
    • 级别 A 2SI
    • 级别 B 2SI

    仅当输入/输出配置具有来自同一卡的 4 个 SDI 连接器，且输出格式为 1920 x 1080 或 2048 x 1080.时，才可使用 2SI 选项。

• 颜色/采样率/位深：调整输出信号的颜色空间 (YCbCr)、采样率 (4:2:2) 和位深 (10)。
• 连接器容量：如果连接器未按上述操作分配到目标，则容量可以更改。如已包含在目标配置中，则需要通过目标的调整网格进行管理。
• 连接器映射：显示输出卡的设备 ID、卡槽编号和类型。

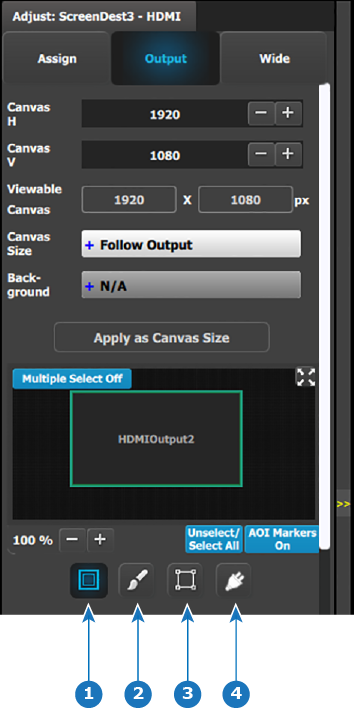

• 画布 H：画布的水平大小，以像素计。用户可使用此编辑框调整大小。
• 画布 V：画布的垂直大小，以像素计。用户可使用此编辑框调整大小。
• 可视画布：可查看画布以像素为单位显示可视画布的水平和垂直大小。这是输出在画布中覆盖的区域。

• 画布大小：选项包括“遵循输出”和“使用背景”。

  • “遵循输出”将画布大小与分配选项卡和输出配置格式中的 H/V 尺寸编辑框相匹配。
  • “使用背景”将画布大小与选定背景匹配。
• 背景：如果“画布大小”设置为“使用背景”，则此下拉框允许用户从可用背景中进行选择。
• 应用为画布大小：在“遵循输出”和“使用背景”间切换时，用户必须单击此按钮选择新的画布大小。

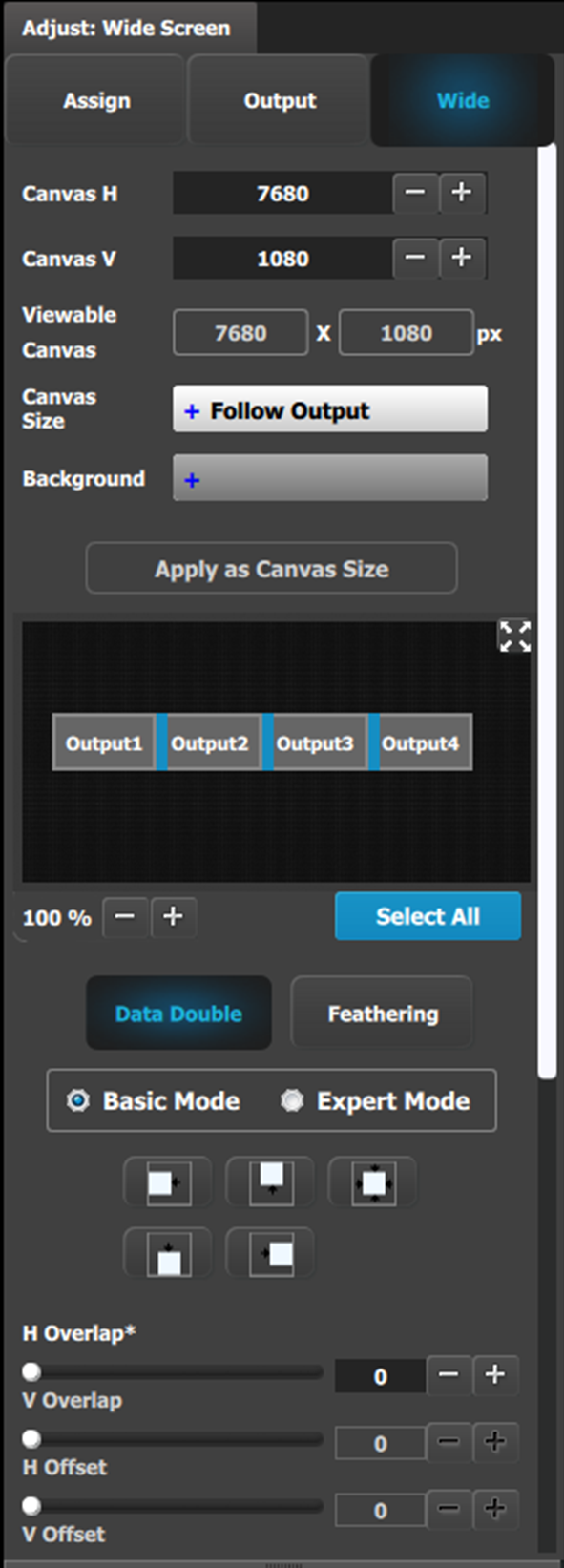

• 数据加倍 H 或 V 重叠宽度：可以通过移动滑块，在框中手动输入值或单击加号和减号来进行调整。

  注：重叠滑块被禁用，直到选择至少一个重叠区域。灰色重叠未被选中；蓝色重叠已选中。可通过单击输出图像中所需的重叠来选择单个重叠。还可单击全部选择按钮，选择全部重叠。

• 创建重叠后，可以在背景上调整 H 和 V 偏移以进行左对齐、右对齐、向上对齐、向下对齐或居中对齐。
• 滑块上方的图标是偏移的快捷方式。

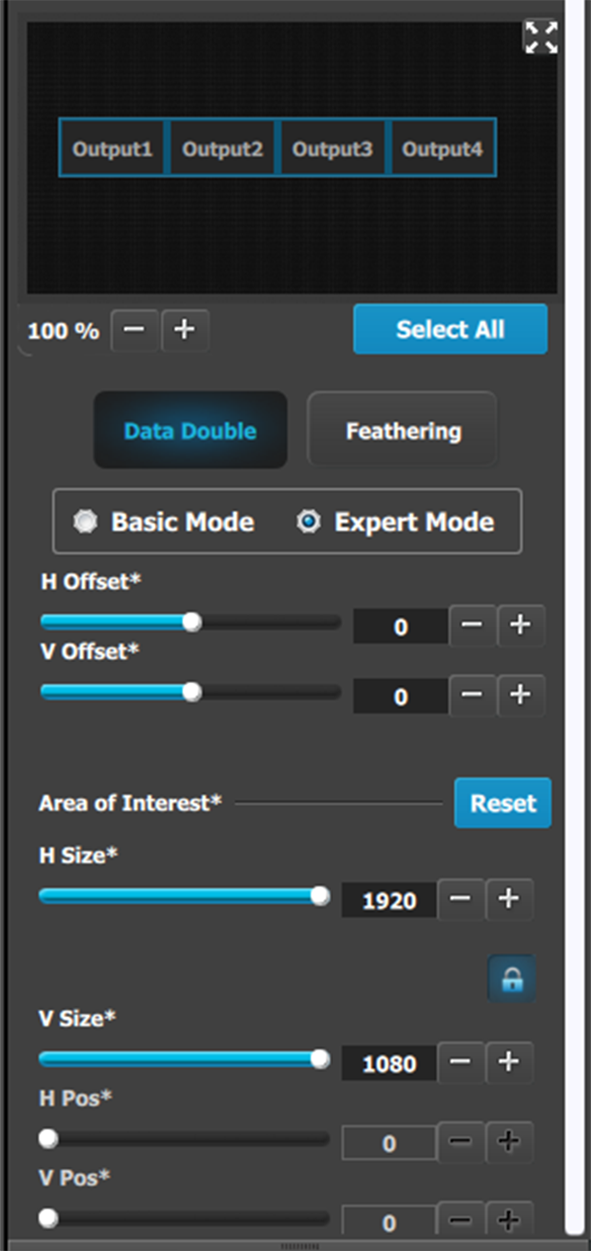

专家模式下的面板顶部在与基本模式相同。但是，专家模式可以更好地控制水平和垂直偏移和大小。专家模式还允许用户在不增加画布大小的情况下添加输出，并将这些输出放在画布中的任何位置。

• H 偏移或 V 偏移：可以通过移动滑块，在框中手动输入值或单击加号和减号来进行调整。

  注：偏移滑块被禁用，直到选择至少一个输出矩形。深绿色矩形未选定；亮绿色矩形处于选中状态。可通过单击输出图像中所需的输出来选择单个输出。可单击全部选择按钮选择全部输出。

• 关注区域（包括水平大小和垂直大小）是从“输出”选项卡复制的，以便用户可以一起调整 AOI 和 X/Y 偏移。

• 画布显示完整混合的实际像素比率。

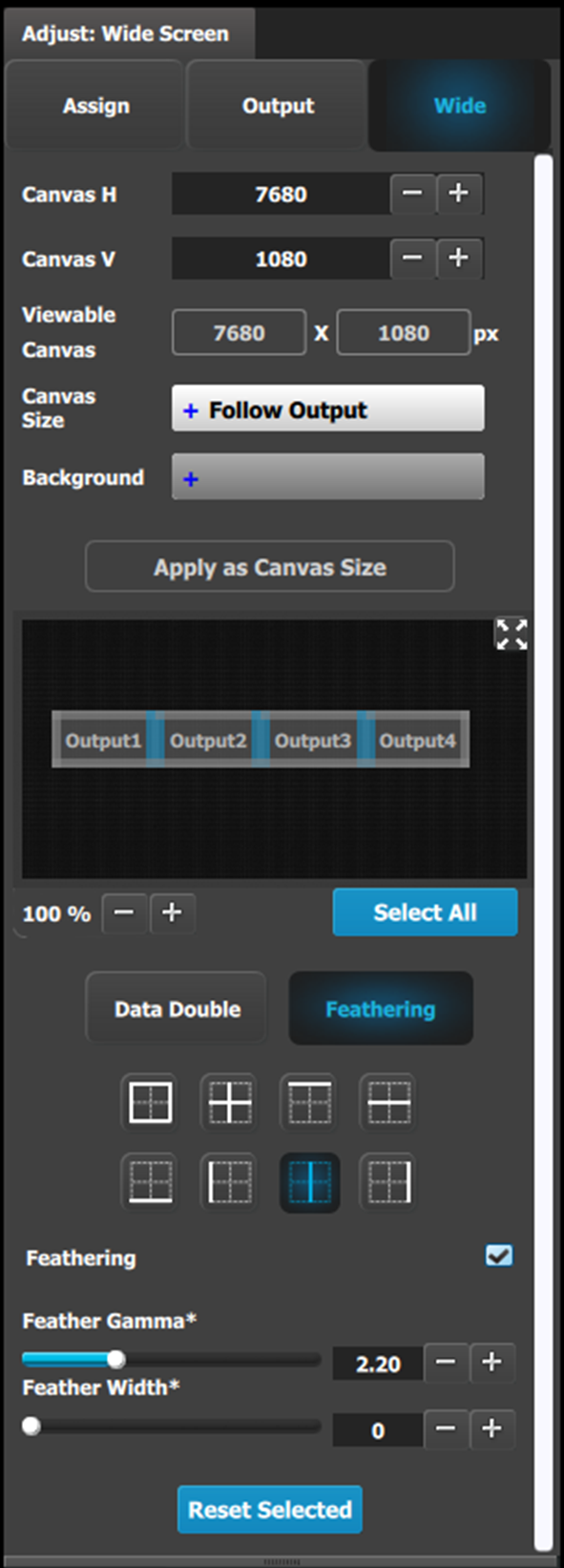

• 选择将要执行羽化的区域。所有边缘都可以单独选择，并具有不同的羽化和灰度系数。可以通过移动滑块、手动在框中输入值或单击加号和减号来进行调整。

  注：羽化和灰度系数滑块已被禁用，直到选择了至少一个可以羽化的边缘。灰色边缘未被选中；蓝色边缘已选中。

• 通过选中羽化复选框，为所选边缘激活或停用羽化。
• 调整羽化灰度系数（曲线形状）以及羽化区域的宽度。
• 以上图标是选择边缘的快捷方式。
• 箭头图标允许将输出映射的小窗口表示复制到工作区，以便于选择边缘。
