综述

此区域专门用于多画面输出的窗口调整。

描述

此区域划分为多个子区域。左侧用于窗口对齐和放置。右侧用于其他控件。

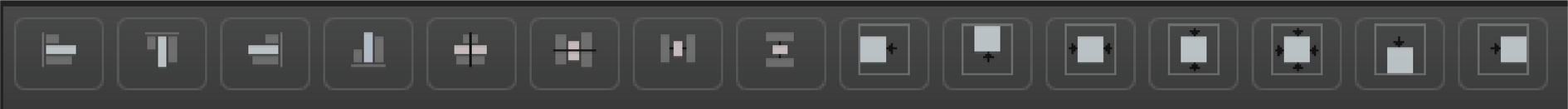

窗口对齐控件

多画面对齐图标与节目制作对齐面板的图标类似。有关更多详情，请参考““节目制作”菜单 >“图层修改程序”区域”章节。

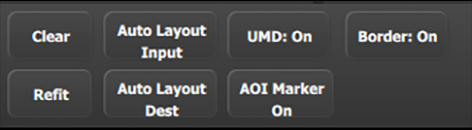

其他控件

清除

从“多画面”窗口移除所选窗口。

重新适应

将所选窗口恢复为其原始大小。

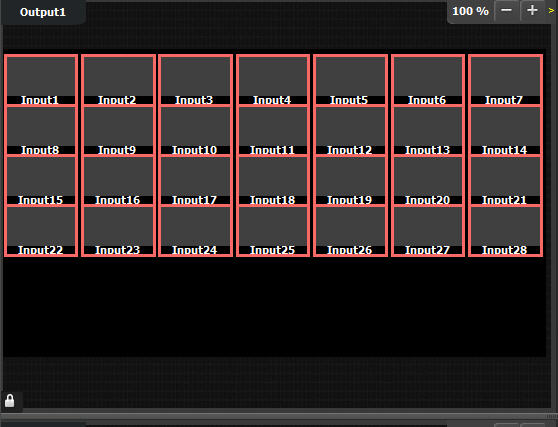

自动布局输入

清除多画面显示，并按以下排列方式将列表中的所有选定源和背景放置在多画面显示中。

自动布局目标

清除多画面显示并将列表中的所有选定目标置于多画面显示中。

UMD：开/关

在 MVR 输出上打开和关闭选定窗口的 UMD（显示器下方显示屏）。UMD 将始终显示在 GUI 上，因此用户知道向窗口分配了哪些资源。

AOI 标记开/关

在 MVR 输出上打开和关闭选定窗口的 AOI 标记。GUI 将始终将 AOI 标记作为可视参考向用户显示。

边框：开/关

在 MVR 输出上打开和关闭选定窗口的窗口边框。GUI 将始终显示窗口边框，这样用户就可以知道窗口的对齐方式。

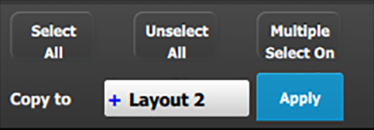

选择控制

全部选择

从“多画面”显示中选择所有窗口。仅当选择布局工作区上的 MVROut 按钮（以蓝色标出）时，此按钮才可用。

取消全部选择

取消选择“多画面”显示中的所有窗口。仅当选择布局工作区上的 MVROut 按钮（以蓝色标出）时，此按钮才可用。

多选

用于启用或禁用多窗口选择的按钮。

复制到

允许您选择可将当前布局复制到的其他布局。下拉字段的选项是“布局 1”、“布局 2”、“布局 3”和“布局 4”。

应用

将当前布局复制到“复制到”字段中选择的布局。
