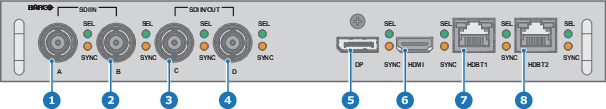

Überblick Quad Combo-Eingangsplatine Mk I
- 1
- Quad-SDI-Kanal A: 3G-Eingang
- 2
- Quad-SDI-Kanal B: 3G-Eingang
- 3
- Quad-SDI-Kanal C: 3G-Eingang
- 4
- Quad-SDI-Kanal D: 3G-Eingang
- 5
- DisplayPort-Eingang
- 6
- HDMI-Eingang
- 7
- HDBaseT-Eingang 1
- 8
- HDBaseT-Eingang 2
8.4 Pulse Quad Combo-Eingangsplatine Mk I
LED-Verhalten
- Die SYNC-LED leuchtet ORANGE, wenn eine gültige Eingangssynchronisierung erkannt wird.
- Die SEL-LED leuchtet GRÜN, wenn der Eingang ausgewählt wird.
Anmerkung zu den Eingangsplatinen Mk I und Mk II
Der Eingangsplatine Mk I fehlt Funktionalität, die bei der Eingangsplatine Mk II implementiert wurde. Zu diesen fehlenden Funktionen gehören:
- Durchschleifen-Funktionalität
- 12G-SDI-Unterstützung
- Netzwerkkonnektivität bei HDBaseT-Eingängen
Der Projektor ist nun standardmäßig mit der Eingangsplatine Mk II ausgestattet. Ausführliche Informationen und Spezifikationen finden Sie in Kapitel “Pulse Quad Combo-Eingangsplatine Mk II”.
Visueller Unterschied zwischen den Eingangsplatinen Mk I und Mk II
Es gibt eine wirkliche visuelle Hilfe, um die beiden Varianten auseinanderzuhalten. Zur Eingangsplatine Mk II wurden visuelle Markierungen hinzugefügt, die zeigen, welcher Anschluss 12G unterstützt und welcher nur 3G unterstützt.
