UDX - Entrada cuádruple Combo Pulse Mk I - Manual del usuario (HTML)

8.4 Entrada cuádruple Combo Pulse Mk I

Descripción general - Entrada cuádruple Combo Mk I

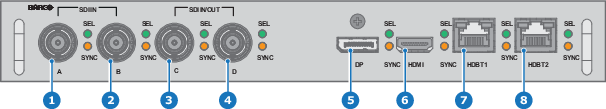

Imagen 8–5
1
Canal SDI cuádruple A: entrada 3G
2
Canal SDI cuádruple B: entrada 3G
3
Canal SDI cuádruple C: entrada 3G
4
Canal SDI cuádruple D: entrada 3G
5
Entrada DisplayPort
6
Entrada HDMI
7
Entrada HDBaseT 1
8
Entrada HDBaseT 2

Comportamiento del LED

El LED SYNC se enciende en NARANJA cuando se detecta una sincronización de entrada válida.
El LED SEL se enciende en VERDE cuando se selecciona la entrada.

Nota: Consulte el capítulo “Especificaciones” para ver las especificaciones de las entradas admitidas para SDI, HDMI, HDBaseT y DisplayPort 1.2.

Observación relativa a los paneles de entrada Mk I y Mk II

El panel de entrada Mk I no tiene la funcionalidad que se ha implementado en el panel de entrada Mk II. Las funciones que faltan son:

Funcionalidad de conexión en bucle
Soporte 12G SDI
Conectividad de red en entradas HDBaseT

El proyector está ahora equipado de forma estándar con el panel de entrada Mk II Para obtener más detalles y ver las especificaciones, consulte el capítulo “Entrada cuádruple Combo Pulse Mk II”.

Diferencia visual entre los paneles de entrada Mk I y Mk II

Hay una ayuda visual real que nos permite distinguir las dos variantes. Verá que el panel de entrada Mk II tiene marcas visuales que indican qué conector admite 12G y cuál solo es compatible con 3G.

Imagen 8–6 Panel de entrada cuádruple Combo Mk I sin marcas en las entradas SDI

Imagen 8–7 Panel de entrada cuádruple Combo Mk II, con marcas 3G/12G en las entradas/salidas SDI.
