Zona de restricción (RZ) según la HD

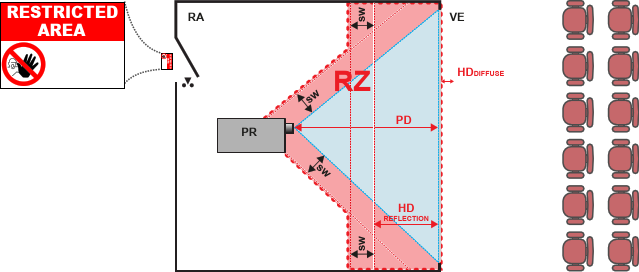

El proyector también es adecuado para las aplicaciones de proyección posterior; proyectando un haz sobre una pantalla de proyección recubierta difusa. Como se muestra en el siguiente gráfico, se deben tener en cuenta dos áreas: el área de proyección cerrada restringida (RA) y el área de observación (TH).

Para este tipo de configuración, se deben considerar 3 HD diferentes:

• HD, según se analiza en el capítulo “Precauciones para dispositivos extremadamente brillantes: Distancia de riesgo”, relevante para la exposición dentro del haz.
• HD _{de reflexión}: la distancia que se debe mantener restringida en relación con la luz reflejada desde la pantalla de proyección posterior.
• HD_difusa: la distancia relevante que se debe considerar mientras se observa la superficie difusa de la pantalla de proyección posterior.

Como se describe en “Precauciones para dispositivos extremadamente brillantes: Distancia de riesgo”, es obligatorio crear una zona restringida dentro de las áreas del haz más cercanas que cualquier HD. En la zona de proyección cerrada hay dos zonas restringidas relevantes: La zona restringida del haz proyectado hacia la pantalla; teniendo en cuenta 1 metro de anchura de separación (SW) desde el haz en adelante. Combinado con la zona restringida relacionada con la reflexión posterior desde la pantalla (HD de _reflexión); también teniendo en cuenta una separación lateral de 1 metro.

La distancia HD de _reflexión es igual al 25% de la diferencia entre la distancia HD determinada y la distancia de proyección hasta la pantalla de proyección posterior. Para determinar la distancia HD para la lente usada y el modelo de proyector, vea el capítulo “HD en función de la modificación de los componentes ópticos”.

HDreflection = 25% (HD – PD)

La luz emitida desde la pantalla dentro de la observación nunca excederá el límite de exposición RG2. La HD _difusa se puede ignorar si la luz medida en la superficie de la pantalla es inferior a 5000 cd/m² o 15000 LUX.
