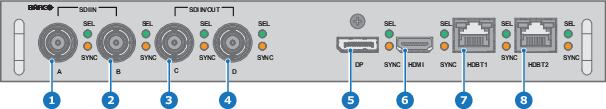

Présentation de l’entrée Quad Combo Mk I
- 1
- Quad SDI canal A : entrée 3G
- 2
- Quad SDI canal B : entrée 3G
- 3
- Quad SDI canal C : entrée 3G
- 4
- Quad SDI canal D : entrée 3G
- 5
- Entrée DisplayPort
- 6
- Entrée HDMI
- 7
- Entrée HDBaseT 1
- 8
- Entrée HDBaseT 2
8.4 Entrée Pulse Quad Combo Mk I
Comportement des DEL
- La DEL SYNC s’allume en ORANGE en cas de détection d’une synchronisation d’entrée valide.
- La DEL SEL s’allume en VERT en cas de sélection de l’entrée.
Remarque concernant les cartes de signal d’entrées Mk I et Mk II
La carte de signal d’entrée Mk I ne dispose pas des fonctionnalités ayant été intégrées à la carte de signal d’entrée Mk II. Voici les fonctionnalités manquantes :
- Fonctionnalité Boucle
- Prise en charge 12G SDI
- Connectivité réseau sur les entrées HDBaseT
Le projecteur est désormais doté dans sa version standard de la carte du signal d’entrée Mk II. Pour les détails et les spécifications, voir chapitre “Entrée Pulse Quad Combo Mk II”.
Différence visuelle entre les cartes de signal d’entrée Mk I et Mk II
Il existe une véritable aide visuelle pour distinguer les deux variantes. La carte du signal d’entrée Mk II comporte des repères visuels qui indiquent le connecteur prenant en charge le 12G et celui prenant uniquement en charge le 3G.
