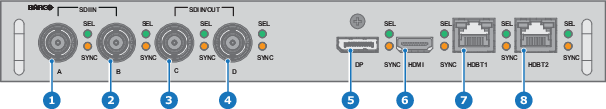

Quad Combo入力Mk I の概要
- 1
- Quad SDI チャネル A: 3G 入力
- 2
- Quad SDI チャネル B: 3G 入力
- 3
- Quad SDI チャネル C: 3G 入力
- 4
- Quad SDI チャネル D: 3G 入力
- 5
- DisplayPort 入力
- 6
- HDMI 入力
- 7
- HDBaseT 入力 1
- 8
- HDBaseT 入力 2
8.4 Pulse Quad Combo 入力 Mk I
LED の動作
- 有効な入力同期が検出されると、SYNC LED がオレンジ色で点灯します。
- 入力が選択されると、SEL LED が緑色で点灯します。
Mk I および Mk II 入力ボードに関する注意
Mk I 入力ボードでは、Mk II 入力ボードに実装されている機能がありません。これらのなくなった機能は次のとおりです。
- ループスルー機能
- 12G SDI サポート
- HDBaseT 入力におけるネットワーク接続
プロジェクターには、Mk II 入力ボードが標準装備されています。詳細および仕様については、Pulse Quad Combo 入力 Mk II 章を参照してください。
Mk I と Mk II の入力ボード間の目視での違い
2 つのバリアントを区別するための視覚的な補助手段が1つあります。Mk II 入力ボードには視覚マーキングが追加されており、どのコネクタが 12G に対応しており、どのコネクタが 3G のみに対応しているかをマークで示しています。
