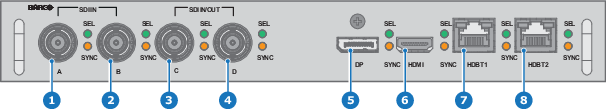

쿼드 콤보 입력 Mk I 개요
- 1
- 쿼드 SDI 채널 A: 3G 입력
- 2
- 쿼드 SDI 채널 B: 3G 입력
- 3
- 쿼드 SDI 채널 C: 3G 입력
- 4
- 쿼드 SDI 채널 D: 3G 입력
- 5
- DisplayPort 입력
- 6
- HDMI 입력
- 7
- HDBaseT 입력 1
- 8
- HDBaseT 입력 2
8.4 펄스 쿼드 콤보 입력 Mk I
LED 동작
- 유효한 입력 동기화가 감지되면 SYNC LED가 주황색으로 켜집니다.
- 입력이 선택되면 SEL LED가 녹색으로 켜집니다.
Mk I 및 Mk II 입력 보드에 관한 설명
Mk II 입력 보드에서 구현되었지만 Mk I 입력 보드에는 없는 기능입니다. 이러한 누락된 기능은 다음과 같습니다.
- 루프쓰루 기능
- 12G SDI 지원
- HDBaseT 입력의 네트워크 연결
프로젝터는 이제 Mk II 입력 기판을 기본 탑재했습니다. 자세한 내용과 사양은 “Pulse 쿼드 콤보 입력 Mk II” 장을 참조하십시오.
Mk I 및 Mk II 입력 보드의 시각적 차이
두 가지 형태를 구별할 수 있는 실질적인 시각 보조 도구가 하나 있습니다. Mk II 입력 보드에 시각적 표시가 추가되어 어떤 커넥터가 12G이고 어떤 커넥터가 3G만 지원하는지를 나타냅니다.
