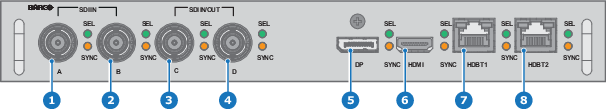

Visão geral da entrada Quad Combo Mk I
- 1
- Quad SDI canal A: entrada 3G
- 2
- Quad SDI canal B: entrada 3G
- 3
- Quad SDI canal C: entrada 3G
- 4
- Quad SDI canal D: entrada 3G
- 5
- Entrada DisplayPort
- 6
- Entrada HDMI
- 7
- HDBaseT entrada 1
- 8
- HDBaseT entrada 2
8.4 Entrada Pulse Quad Combo Mk I
Comportamento do LED
- O LED SYNC se acende em LARANJA quando uma sincronização de entrada válida é detectada.
- O LED SEL se acende em VERDE quando a entrada é selecionada.
Nota relativa às placas de entradas Mk I e Mk II
A placa de entrada Mk I não dispõe de funcionalidades que foram implementadas na placa de entrada Mk II. Essas funcionalidades em falta incluem:
- Funcionalidade Circuito de conexão
- Suporte 12G SDI
- Conexão de rede nas entradas HDBaseT
O projetor agora é equipado de série com a placa de entrada Mk II. Para obter detalhes e especificações consulte o capítulo “Entrada Pulse Quad Combo Mk II”.
Diferença visual entre as placas de entrada Mk I e Mk II
Há um auxiliar visual real que distingue as duas variantes. Existem marcas visuais inseridas na placa de entrada Mk II, identificando qual conector suporta o 12G e qual conector suporta o 3G.
