UDX - Четырехканальная комбинированная плата входа Pulse Mk I

8.4 Четырехканальная комбинированная плата входа Pulse Mk I

Обзор четырехканальной комбинированной платы входа Mk I

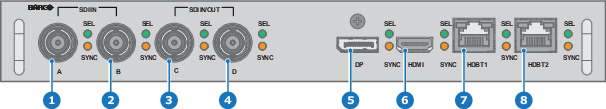

Изображение 8–5
1
4-канальный вход SDI, канал А: вход 3G
2
4-канальный вход SDI, канал B: вход 3G
3
4-канальный вход SDI, канал С: вход 3G
4
4-канальный вход SDI, канал D: вход 3G
5
Вход DisplayPort
6
Вход HDMI
7
Вход HDBaseT 1
8
Вход HDBaseT 2

Светодиодный индикатор

Если поступает сигнал синхронизации, то включается ОРАНЖЕВЫЙ светодиодный индикатор синхронизации.
Если выбран какой-либо вход, то включается ЗЕЛЕНЫЙ светодиодный индикатор выбора.

Примечание. Характеристики поддерживаемых входов для SDI, HDMI, HDBaseT и DisplayPort 1.2 см. в главе “Характеристики”.

Примечание в отношении панелей входов Mk I и Mk II

Панель входа Mk I обладает не всеми возможностями, которые предоставляет панель входа Mk II. К ним относятся:

Сквозное подключение
Поддержка 12G SDI
Подключение к сети через входы HDBaseT

Панель входа Mark II теперь входит в стандартную комплектацию. Для получения дополнительной информации и просмотра характеристик см. главу “Четырехканальная комбинированная панель входа Pulse Mk II”.

Визуальные отличия панелей входа Mk I и Mk II

Панели имеют одну существенную визуальную разницу. На панель входа Mk II нанесена маркировка, на которой указано, какие порты поддерживают сигнал 12G, а какие — только 3G.

Изображение 8–6 Четырехканальная комбинированная панель входа Mk I без маркировки над входами SDI

Изображение 8–7 Четырехканальная комбинированная панель входа Mk II с маркировкой 3G/12G над входами/выходами SDI.
