Pour effectuer le montage
- Tournez le projecteur sur son côté ou sur son panneau supérieur.
- Retirez le pied avant et conservez-le pour le réutiliser ultérieurement.

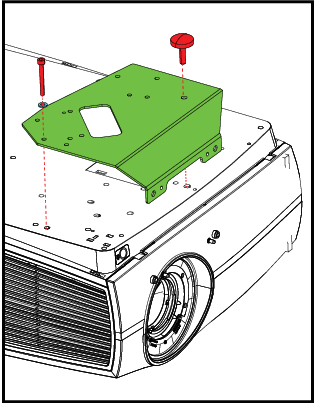

Placez la plaque support inférieure sur la plaque inférieure du projecteur. Assurez-vous que les orifices de fixation s’alignent sur les orifices de la plaque inférieure.
Image 4–36 Montage de la plaque inférieure - Insérez les vis M6 et le pied retiré du projecteur.

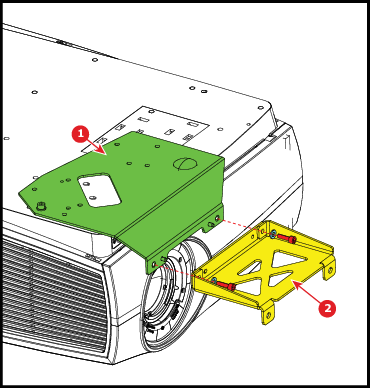

Montez la plaque avant (1) sur la plaque de support inférieure (2) avec 2 vis M6 et 2 rondelles M6.
Image 4–37 Remettez le projecteur sur ses pieds.

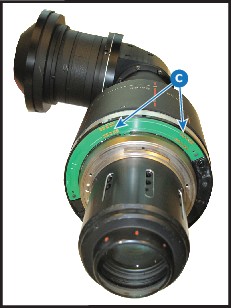

Insérez l’objectif préparé. Assurez-vous que les points de contact électriques (C) de l’objectif s’alignent sur les points de contact du porte-objectif.
Tournez l’objectif vers la droite pour verrouiller la fermeture de la baïonnette.
Image 4–38
Image 4–39 Projetez une image et ajustez le décalage.
Remarque : Le décalage ne peut plus être ajusté après l’installation complète du kit complet.Faites glisser la plaque 2 sur les deux tiges filetées et tournez un écrou sur chaque tige. Ne serrez pas pour le moment ! Il doit être possible de déplacer un peu la plaque lors du montage des autres plaques.

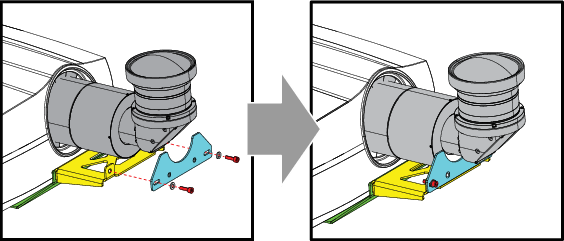

Image 4–40 Montage de la 2e plaque Montez la 3e plaque sur la 2e plaque. Utilisez les trous de montage inférieurs de la 2e plaque.
Insérez les deux vis mais ne les fixez pas tout de suite.

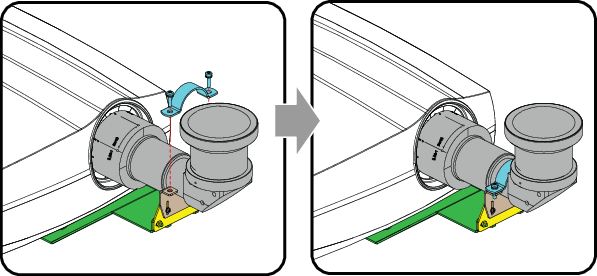

Image 4–41 Placez l’étrier de serrage sur l’objectif de manière à ce que les orifices de fixation s’alignent sur les orifices du support.
Vissez les deux vis de fixation. Si nécessaire, déplacez légèrement la 3e plaque jusqu’à ce qu’elle s’aligne complètement sur l’objectif.
Serrez les deux vis à fond.

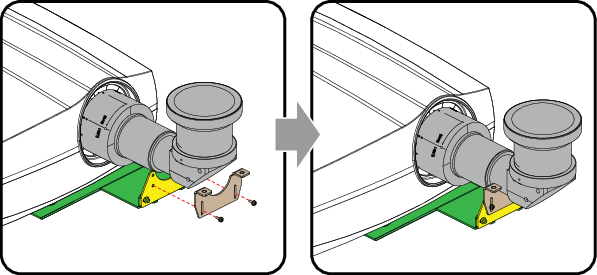

Image 4–42 Montage de l’étrier de serrage Serrez à fond les vis de la 3e plaque et les écrous de la 2e plaque de sorte que le support soit complètement assemblé.
Prudence : N’exécutez aucun mouvement d’objectif lorsque l’objectif UST est fixé dans le support d’objectif.
Conseil : Une fois l’objectif fixé, nous recommandons de désactiver le décalage de l’objectif horizontal et vertical à l’aide de PToolset. Décochez les cases après Horizontal et Vertical. Pour plus d’informations, veuillez consulter la rubrique Projecteurs Projector Toolset Pulse, R5906795 du guide utilisateur téléchargeable depuis le site Web de Barco.
Image 4–43 Si ce n’est pas encore fait pendant la préparation de l’objectif, montez le câble de sécurité. Voir “Montage d’un objectif FLDX (0,38:1) UST 90°” partie « Comment préparer l’objectif avec le câble de sécurité ».
Montez l’autre côté sur le treillis. Assurez-vous qu’il n’y a pas trop de jeu.
Le projecteur est prêt à être utilisé.
