장착 방법
- 프로젝터를 측면으로 눕히거나 상단 덮개를 위로 향하게 합니다.
- 전면 받침대를 빼서 나중에 다시 사용할 수 있도록 보관해 둡니다.
바닥 지지대 플레이트를 프로젝터의 하단 플레이트에 끼웁니다. 고정 구멍이 하단 플레이트의 구멍과 일치되게 하십시오.

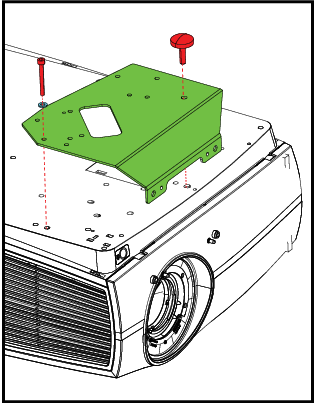

이미지 4–36 하단 플레이트 장착 - M6 나사와 분리해 둔 프로젝터 받침대를 조입니다.

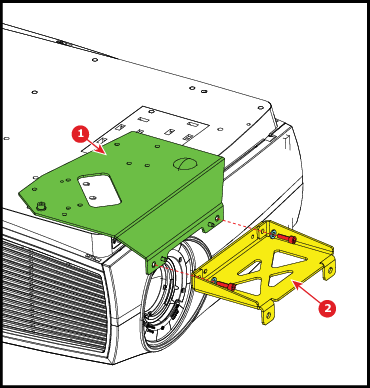

M6 나사 2개와 M6 와셔 2개를 사용하여 전면 플레이트(1)를 하단 지지판(2)에 고정합니다.
이미지 4–37 프로젝터를 원 상태로 되돌립니다.

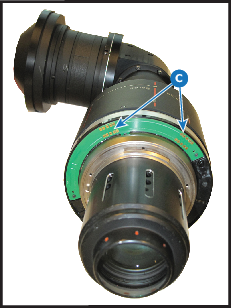

준비된 렌즈를 끼웁니다. 렌즈의 전기 접점(C)이 렌즈 홀더의 접점과 일치하는지 확인합니다.
렌즈를 오른쪽으로 돌려 베요넷 잠금 장치를 잠급니다.
이미지 4–38
이미지 4–39 이미지를 투사하고 이동을 조정합니다.
참고: 전체 키트를 완전히 설치한 후에는 이동을 더 이상 조정할 수 없습니다.나사산 막대 두 개 모두에 슬라이드 플레이트 2를 끼운 다음, 각 막대의 너트를 조입니다. 아직 잠그지 마십시오! 다른 플레이트를 장착하는 동안 플레이트를 약간 움직일 수 있어야 합니다.
이미지 4–40 2번째 플레이트를 장착합니다 3번째 플레이트를 2번째 플레이트 위에 올려놓습니다. 2번째 플레이트의 하단 장착 구멍을 사용합니다.
나사 두 개를 모두 끼우되, 아직 조이지 마십시오.

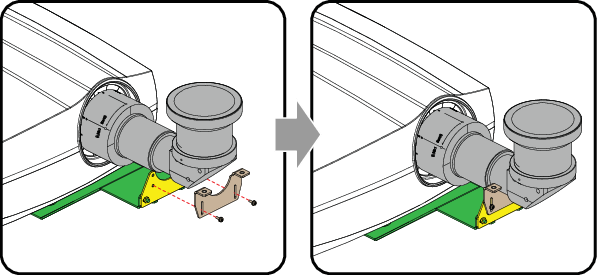

이미지 4–41 고정용 브라켓을 렌즈에 장착할 때, 고정용 구멍이 지지대의 구멍과 일치하게 합니다.
두 고정 나사를 모두 넣습니다. 필요한 경우, 3번째 플레이트가 렌즈와 완전히 맞을 때까지 살짝 움직입니다.
두 나사를 모두 단단히 조입니다.

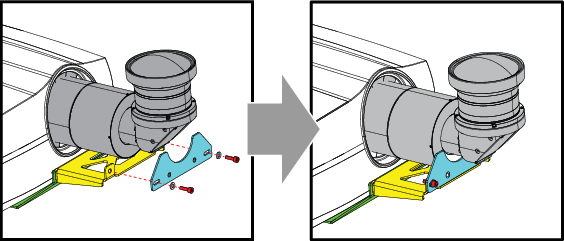

이미지 4–42 클램프 브라켓 장착 지지대가 완전히 조립되도록 3번째 플레이트의 나사와 2번째 플레이트의 너트를 완전히 조입니다.
주의: UST 렌즈가 렌즈 지지대에 고정된 상태에서 렌즈를 움직이지 마십시오.
팁: 렌즈가 고정되면 PToolset을 사용하여 수평 및 수직 렌즈 쉬프트 기능을 사용 안 함으로 설정하는 것을 권장합니다. 수평과 수직 옆의 선택 상자에서 선택을 해제합니다. 자세한 정보는 Barco 웹사이트에서 다운로드할 수 있는 사용자 가이드 Projector Toolset Pulse 프로젝터 R5906795를 참조하십시오.

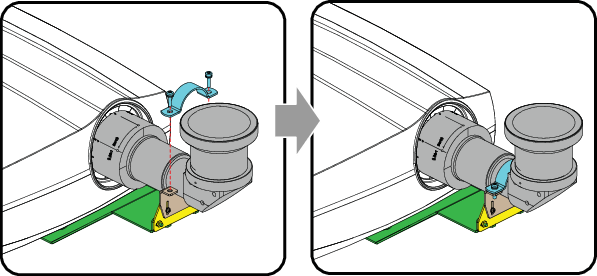

이미지 4–43 렌즈 준비 과정에서 아직 설치하지 않았다면 안전 케이블을 장착합니다. “FLDX 렌즈(0.38:1) UST 90° 장착”의 "안전 케이블을 사용하여 렌즈를 준비하는 방법" 단원을 참조하십시오.
트러스의 반대 측면에 장착합니다. 유격이 없게 하십시오.
프로젝터를 사용할 준비가 되었습니다.
