Порядок встановлення
- Переверніть проектор на бік або догори дном.
- Викрутіть передню ніжку і збережіть її.

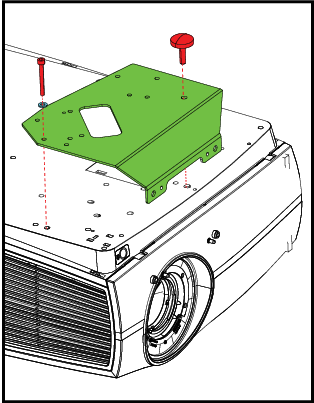

Покладіть нижню опорну панель на нижню панель проектора. Монтажні отвори повинні збігатися з отворами в нижній панелі.
Зображення 4–36 Кріплення нижньої панелі - Вкрутіть гвинт М6 і викручену раніше ніжку проектора.

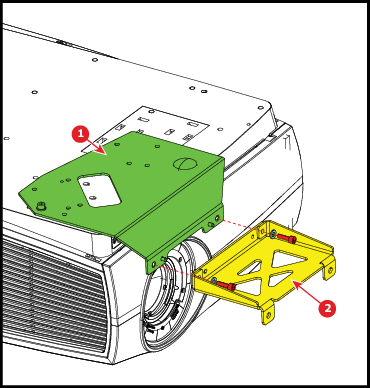

За допомогою 2 гвинтів М6 і двох шайб М6 закріпіть передню панель (1) на нижній опорній панелі (2).
Зображення 4–37 Знову встановіть проектор на ніжки.

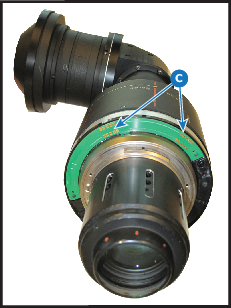

Вставте підготовлений об’єктив. Переконайтеся, що електричні контакти (С) на об’єктиві збігаються з контактними точками на тримачі об’єктива.
Поверніть об’єктив управо, щоб зафіксувати байонет.
Зображення 4–38
Зображення 4–39 Виведіть зображення на екран і налаштуйте зсув.

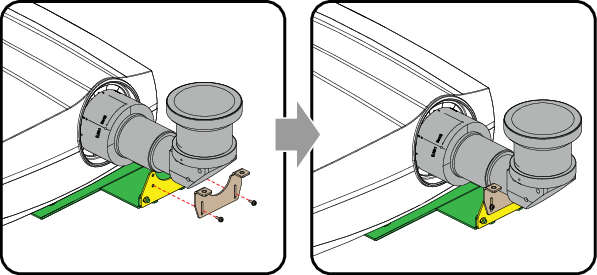

Примітка: Після завершення встановлення відрегулювати зсув неможливо.Надіньте другу пластину на 2 різьбові шпильки й накрутіть гайку на кожну шпильку. Не затягуйте гайки. Ця пластина повинна трохи рухатися під час кріплення інших пластин.

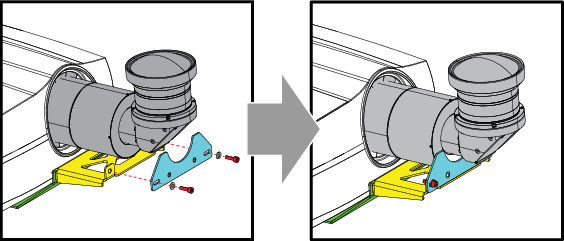

Зображення 4–40 Кріплення другої пластини Закріпіть третю пластину на другій. Використовуйте нижні кріпильні отвори в другій пластині.
Вкрутіть обидва гвинти, але не затягуйте їх.

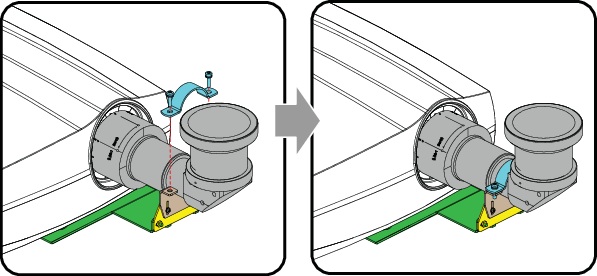

Зображення 4–41 Розташуйте струбцину на об’єктиві, щоб кріпильні отвори збігалися з отворами в опорі.
Вкрутіть два кріпильні гвинти. За потреби трохи перемістіть третю пластину, щоб вона точно прилягала до об’єктива.
Затягніть обидва гвинти.
Зображення 4–42 Кріплення струбцини Щоб завершити встановлення опори, повністю затягніть гвинти на третій і гайки на другій пластині.
Увага: Не рухайте об’єктив UST, якщо він закріплений на опорі.
Підказка: Після кріплення об’єктива рекомендується вимкнути зсув об’єктива по горизонталі та по вертикалі за допомогою PToolset. Зніміть прапорці «Горизонтальний» і «Вертикальний». Докладна інформація міститься в посібнику до програми Projector Toolset для проекторів Pulse (R5906795), який можна завантажити з веб-сайту Barco.
Зображення 4–43 Закріпіть страхувальний трос (якщо це не було зроблено під час підготовки об’єктива). Див. «Кріплення об’єктива за допомогою страхувального троса» у розділі “Встановлення об’єктива FLDX (0,38:1) UST 90°”.
Закріпіть інший бік ферми. Люфт не повинен бути завеликим.
Проектор готовий до використання.
