如何安裝
- 轉開投影機的側面或頂蓋。
- 轉開前腳座並保存以供重複使用。

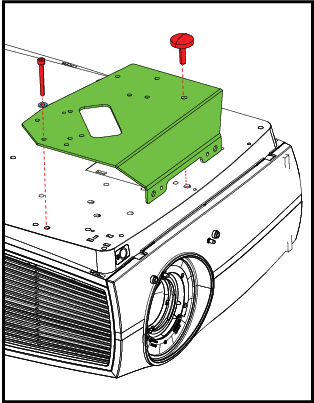

將底部支撐板放在投影機的底板上。確保固定孔與底板中的孔洞吻合。
圖片 4–36 安裝底板 - 旋入 M6 螺絲和投影機已取下的腳座。

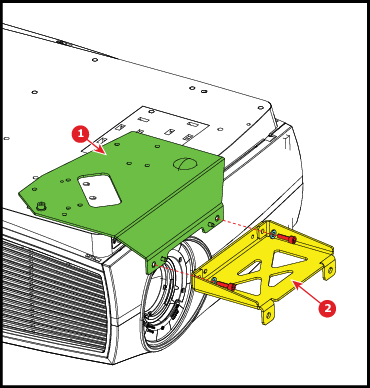

使用 2 顆 M6 螺絲和 2 個 M6 墊圈將前板 (1) 安裝在底部支撐板 (2) 上。
圖片 4–37 轉動投影機背面的腳座。

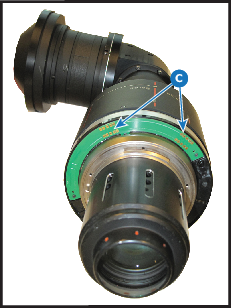

插入準備好的鏡頭。確保鏡頭上的電氣接觸點 (C) 與鏡頭槽上的接觸點吻合。
將鏡頭向右轉動以鎖定刺刀關閉。
圖片 4–38
圖片 4–39 投影影像並調整偏移。

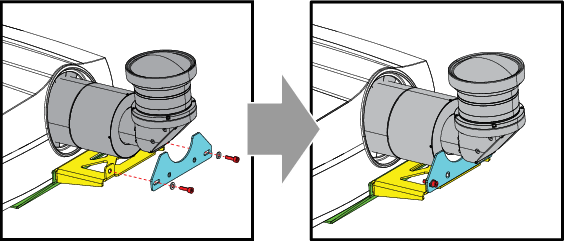

註： 完整套件完全安裝後，偏移便無法再調整。在兩條螺紋桿上滑動板子 2，並轉動各桿上的螺帽。還不要鎖緊！必須可以稍微移動板子，以便同時安裝其他板子。

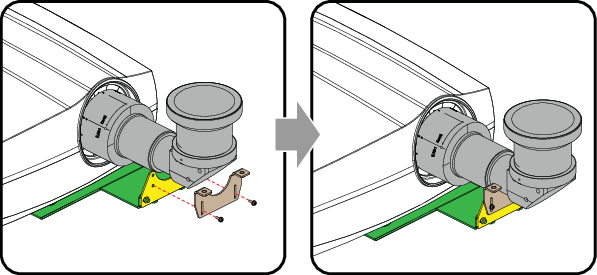

圖片 4–40 安裝第 2 個板子 將第 3 個板子安裝在第 2 個板子上。使用第 2 個板子中的下安裝孔。
兩顆螺絲都鎖上，但還不要鎖緊。

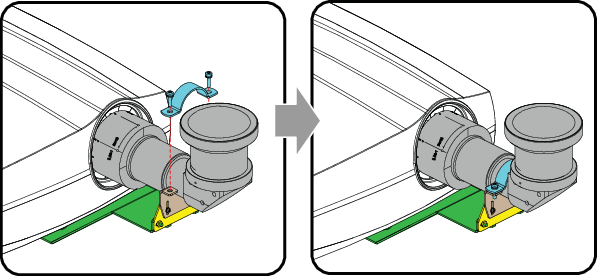

圖片 4–41 將夾緊支架放在鏡頭上，使固定孔與支撐件中的孔洞吻合。
擰入兩顆固定螺絲 。如有必要，請稍微移動第 3 個板子，直到其與鏡頭完全吻合為止。
將兩螺絲都完全固定。
圖片 4–42 安裝夾緊支架 將第 3 個板子的螺絲和第 2 個板子的螺帽完全鎖緊，以便支撐件完全組裝。
注意： 當 UST 鏡頭固定在鏡頭支撐件中時，請勿執行任何鏡頭移動。
提示： 鏡頭固定後，建議使用 PToolset 停用水平和垂直鏡頭偏移。取消勾選水平和垂直之後的核取方塊。如需更詳細資訊，請參閱 Projector Toolset Pulse 投影機 R5906795 的使用指南，可從 Barco 的網站下載。
圖片 4–43 如果在準備鏡頭期間尚未完成，請安裝安全纜線。請參閱 “安裝 FLDX 鏡頭 (0.38:1) UST 90°” 部分「如何準備帶安全纜線的鏡頭」。
將另一側安裝在桁架上。請確保沒有要進行比洞賽。
投影機已做好使用準備。
