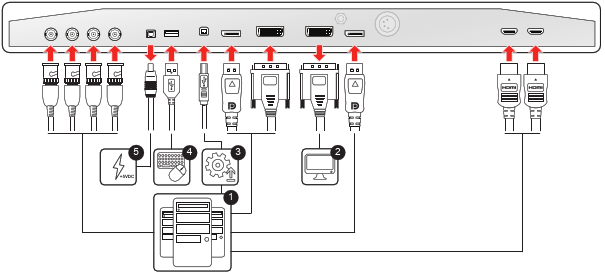

Podłączanie interfejsów

1. Podłącz jedno lub kilka źródeł wideo do odpowiednich wejść wideo monitora. Lista obsługiwanych wejść wideo znajduje się w “Dane techniczne” . Informacje o możliwych trybach konfiguracji SDI, zob. “Konfiguracja SDI”.
2. Klonowanie obrazu: Cały aktywny obszar ekranu (w tym menu ekranowe) może zostać powielony w sygnale FHD (1080p/1080i) na złączu wyjściowym DVI, do którego można podłączyć dodatkowy odbiornik sygnału wideo DVI.
3. Podłączyć interfejs USB 2.0 typu B do stacji roboczej, aby użyć protokołu pilota zdalnego sterowania, zaktualizować oprogramowanie sprzętowe monitora lub móc podłączyć dowolne urządzenie peryferyjne USB z interfejsami USB monitora (zob. następny etap).
4. Aby użyć dowolnego urządzenia peryferyjnego USB (klawiatury, myszy, kamery internetowej...) należy podłączyć je do dostępnego interfejsu USB.
5. Złącze wyjścia zasilania prądem stałym +5 V - 2 A do akcesoriów (pasujące złącze HIROSE RP34L-5PA-2SC(1857)(71)).
