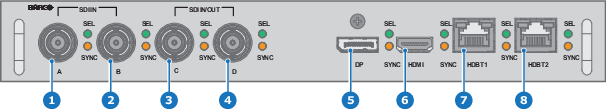

نظرة عامة: مدخل كومبو رباعي Mk I
- 1
- قناة A لـ Quad SDI: إدخال 3G
- 2
- قناة B لـ Quad SDI: إدخال 3G
- 3
- قناة C لـ Quad SDI: إدخال 3G
- 4
- قناة D لـ Quad SDI: إدخال 3G
- 5
- إدخال DisplayPort
- 6
- إدخال HDMI
- 7
- إدخال HDBaseT 1
- 8
- إدخال HDBaseT 2
7.4 مدخل كومبو رباعي Mk I
سلوك مصباح LED
- يضيء مؤشر SYNC LED باللون البرتقالي عند اكتشاف مزامنة إدخال صالحة.
- يضيء مصباح SEL LED باللون الأخضر عند تحديد الإدخال.
ملاحظة بخصوص لوحات الإدخال Mk I وMk II
تفتقد لوحة إدخال Mk I إلى الوظائف التي تم تنفيذها على لوحة إدخال Mk II. تتضمن هذه الميزات المفقودة:
- وظيفة الحلقي
- دعم 12G SDI
- إمكانية الاتصال بالشبكة على إدخالات HDBaseT
أصبح جهاز العرض الآن مجهزًا بشكل قياسي بلوحة إدخال Mk II. للحصول على التفاصيل والمواصفات، راجع الفصل “مدخل كومبو رباعي Mk II”.
الفرق المرئي بين لوحات الإدخال Mk I وMk II
هناك مساعدة بصرية حقيقية واحدة للتمييز بين المتغيرين. تمت إضافة علامات مرئية على لوحة إدخال Mk II، تحدد الموصِل الذي يدعم 12G والذي يدعم 3G فقط.
