Zona di restrizione (RZ) in base alla HD

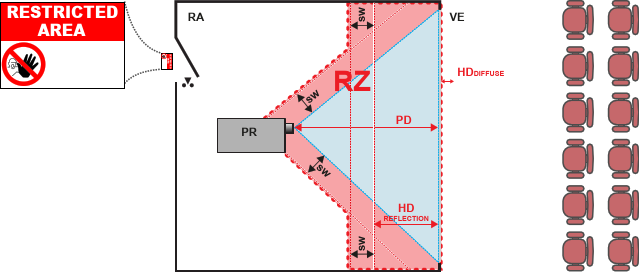

Il proiettore è adatto anche ad applicazioni per proiezione posteriore; la proiezione di un raggio su uno schermo di proiezione rivestito di attenuazione. Come mostrato nell’immagine seguente, devono essere considerate due aree: l’area di proiezione chiusa limitata (RA) e l’area di osservazione (TH).

Per questo tipo di configurazione, devono essere considerati 3 diversi valori HD:

• HD come discusso in “Precauzioni per l’elevata luminosità del colore: distanza di rischio”, applicato all’esposizione all’interno del raggio.
• HD_Riflesso: la distanza da mantenere limitata correlata alla luce riflessa dallo schermo di proiezione posteriore.
• _Diffusione HD: la distanza rilevante da considerare quando si osserva la superficie di attenuazione dello schermo di proiezione posteriore.

Come descritto in “Precauzioni per l’elevata luminosità del colore: distanza di rischio”, è obbligatorio creare una zona limitata all’interno delle aree del raggio più vicine di qualsiasi HD. Nell’area di proiezione chiusa, la combinazione delle due zone limitate risulta rilevante: la zona limitata del raggio proiettato verso lo schermo; considerando una Larghezza di separazione (SW) di 1 metro dal raggio in avanti. Unita alla zona limitata correlata al riflesso posteriore dallo schermo (HD_riflesso); considerando anche 1 metro di separazione laterale.

La distanza del HD_riflesso equivale al 25% della differenza tra la distanza HD determinata e la distanza di proiezione con lo schermo di proiezione posteriore. Per determinare la distanza HD per la lente utilizzata e il modello di proiettore, vedere il capitolo “DNRO in funzione della modifica del gruppo ottico”.

HDreflection = 25% (HD – PD)

La luce emessa dallo schermo all’interno dell’osservazione non dovrà mai superare ai limiti di esposizione RG2, determinati a 10 cm. La HD_diffusione potrà essere ignorata se la luce misurata sulla superficie dello schermo risulta inferiore a 5.000 cd/m² o 15000 LUX.
