3.1.1 MDSC-8255 LED

So verbinden Sie die Schnittstellen
  1. Schließen Sie eine oder mehrere Videoquellen an die entsprechenden Videoeingänge des Monitors an. Eine Liste der unterstützten Videoeingänge und Zeitsteuerungen finden Sie unter “Technische Daten”.
  2. Wenn der SDI-Videoeingang verbunden ist, kann an den SDI-Ausgang ein zusätzlicher SDI-Video-Sink angeschlossen werden (= SDI-Eingang-Durchschleifen).
  3. Klonen des Bildschirmbildes: Das gesamte aktive Bild auf dem Bildschirm (einschließlich OSD) kann auf ein FHD-Signal (1080p/1080i) am DVI-Ausgang dupliziert werden, an den ein zusätzlicher DVI-Video-Sink angeschlossen werden kann.
  4. Verbinden Sie die Micro-USB-Schnittstelle mit einer Workstation, um das Fernsteuerungsprotokoll zu verwenden, die Monitor-Firmware zu aktualisieren oder um ein USB-Peripheriegerät an die USB-Schnittstelle des Monitors anzuschließen.
  5. Verwenden Sie beliebige USB-Peripheriegeräte (Tastatur, Maus, Webcam ...), indem Sie sie an die USB-Schnittstelle anschließen (ein an den Micro-USB-Anschluss angeschlossener Host-Computer ist erforderlich).

  6. Anschluss +5 V Gleichstrom, 2 A Stromversorgungsausgang für Zubehör (Gegenstecker HIROSE RP34L-5PA-2SC(1857)(71)).

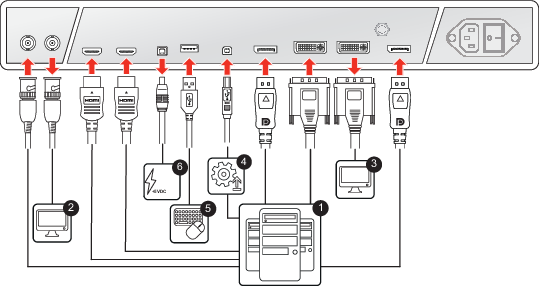

    Abbildung 3–1
Hinweis: Zertifizierte DisplayPort-VESA-DP 1.2-Kabel für 5.4 Gbps HBR2 mit einer Länge von bis zu 3 m werden empfohlen.
Hinweis: Zertifizierte HDMI 2.0-Premiumkabel mit einer Länge von bis zu 3 m werden empfohlen.
Hinweis: 3G-SDI Belden 1694A-Kabel mit einer Länge von bis zu 50 m und 12G-SDI Belden 4855R-Kabel mit einer Länge von bis zu 30 m werden empfohlen.
Hinweis: Der DVI-Ausgang muss im OSD-Menü aktiviert werden (beachten Sie dazu “DVI-Ausgang”).
Hinweis: Eine Teilmenge der Befehle des Fernbedienungsprotokolls ist auch bei einem neuen DDC-Protokoll auf dem DVI- und DisplayPort1-Hilfskanal verfügbar.
