3.1.2 MDSC-8255 MNA

So verbinden Sie die Schnittstellen
  1. Schließen Sie eine oder mehrere Videoquellen an die entsprechenden Videoeingänge des Monitors an. Eine Liste der unterstützten Videoeingänge und Zeitsteuerungen finden Sie unter “Technische Daten”.
  2. Wenn der SDI-Videoeingang verbunden ist, kann an den SDI-Ausgang ein zusätzlicher SDI-Video-Sink angeschlossen werden (= SDI-Eingang-Durchschleifen).
  3. Klonen des Bildschirmbildes: Das gesamte aktive Bild auf dem Bildschirm (einschließlich OSD) kann auf ein FHD-Signal (1080p/1080i) am DVI-Ausgang dupliziert werden, an den ein zusätzlicher DVI-Video-Sink angeschlossen werden kann.
  4. Verwenden Sie beliebige USB-Peripheriegeräte (Tastatur, Maus, Webcam ...), indem Sie sie an die verfügbaren USB-Schnittstellen anschließen.
  5. Anschluss +5 V Gleichstrom, 2 A Stromversorgungsausgang für Zubehör (Gegenstecker HIROSE RP34L-5PA-2SC(1857)(71))
  6. Schließen Sie einen Kopfhörer an den entsprechenden Ausgang an, um über Nexxis gesendeten Ton zu hören.
  7. Schließen Sie ein Mikrofon an den entsprechenden Eingang an, um gesprochenen Ton über Nexxis zu senden.
  8. Schließen Sie (einen/einen Satz) Lautsprecher an die Ausgangsschnittstelle an, um über Nexxis gesendeten Ton zu hören.
  9. Schließen Sie einen beliebigen Audio-Player an die Eingangsschnittstelle an, um Audio über Nexxis zu senden.

  10. Verbinden Sie den Monitor mit Nexxis, um das Fernsteuerungsprotokoll zu verwenden oder die Monitor-Firmware zu aktualisieren.

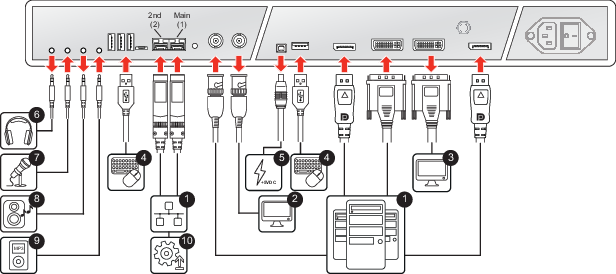

    Abbildung 3–2
Hinweis: Zertifizierte DisplayPort-VESA-DP 1.2-Kabel für 5.4 Gbps HBR2 mit einer Länge von bis zu 2 m werden empfohlen.
Hinweis: Zertifizierte HDMI 2.0-Premiumkabel mit einer Länge von bis zu 3 m werden empfohlen.
Hinweis: 3G-SDI Belden 1694A-Kabel mit einer Länge von bis zu 50 m und 12G-SDI Belden 4855R-Kabel mit einer Länge von bis zu 30 m werden empfohlen.
Hinweis: Der DVI-Ausgang muss im OSD-Menü aktiviert werden (beachten Sie dazu “DVI-Ausgang”).
Hinweis: Eine Teilmenge der Befehle des Fernbedienungsprotokolls ist auch bei einem neuen DDC-Protokoll auf dem DVI- und DisplayPort1-Hilfskanal verfügbar.
