1.2 概要

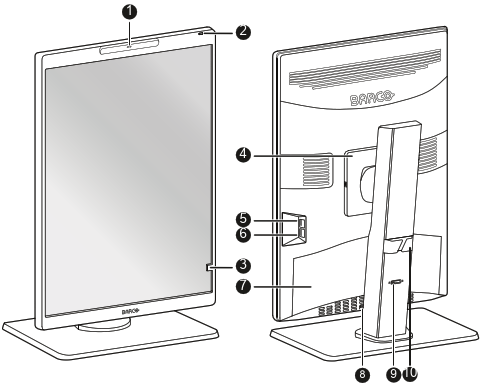

製品概要

1.	プレゼンスセンサープレゼンスセンサーは、ディスプレイの前（約 90 cm の範囲内）に人がいるかどうか検知し、タイムアウト後に誰もいない場合はバックライトを最小に調整します（OSD メニューで設定可能）。人が検知されると、ディスプレイは再び通常動作に切り替わります。詳細は、プレゼンスセンサーを参照してください。
2.	周囲光センサーとステータス LED オフ：ディスプレイの電源が入っていない (主電源ケーブルが抜かれている)、またはディスプレイが正常動作している橙色に素早く点滅：ディスプレイは中断モードです橙色にゆっくり点滅：ディスプレイはスタンバイモードです橙色に点灯：ディスプレイは休止モードです橙色にハートビート：ジョグダイヤルを使用してディスプレイが手動でオフにされました
3.	前面センサー警告: 製品に修復できない損傷が発生するのを防ぐため、紙、放射線フィルム、またはその他の物体を保持するためにフロントセンサーを使用しないでください。
4.	VESA マウントカバー
5.	横 USB-A 2.0 ダウンストリーム端子
6.	横 USB-A 2.0 ダウンストリーム端子（充電可能）^[1]
7.	コネクタカバー
8.	ジョグダイヤル押す：ディスプレイの電源を入れる、ショートカットバーを有効にする、（サブ）メニューに移動する、調整と選択を確認する左/右に回す：ディスプレイの切り替え、ショートカットバーの有効にする、(サブ) メニューをスクロールする、値の変更をする、選択をする約3秒間押し続ける：画面にOSD メニューが表示されていない状態でディスプレイの電源を入れる、DICOM コンプライアンスチェック/DICOM キャリブレーションを中止する
9.	スタンドロック機構
10.	ケーブルの取り回しチャネル

コネクタ

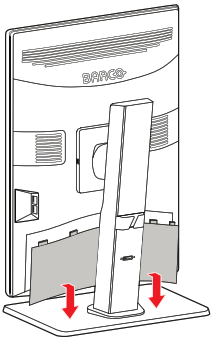

2 つの USB 端子をディスプレイ側で利用できます。下部の端子にアクセスするには、端子カバー下部をディスプレイからそっと引き出して外します。

次の端子が利用可能です:

1.	DisplayPort IN 1 (KVM 切り替え用のメイン)
2.	DisplayPort IN 2 (KVM 切り替え用のセカンダリ)
3.	DisplayPort 出力 (MST)
4.	サービス (サービス目的専用)
5.	USB-A 2.0 ダウンストリーム端子 (3x)
6.	USB-B 2.0 アップストリーム端子 1 (メイン)
7.	USB-B 2.0 アップストリーム端子 2 (セカンダリ)
8.	+24 V DC 主電源入力
9.	ケンジントン式セキュリティスロット

ディスプレイ配置調整

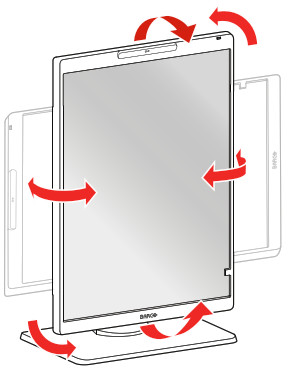

開梱後、ディスプレイを希望する位置に安全に傾斜/回転/旋回させることができます。

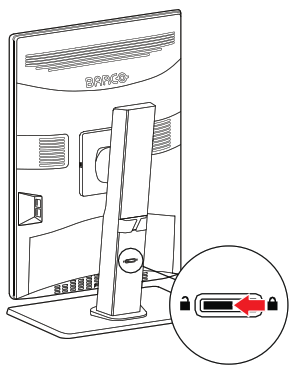

ディスプレイの高さを調整するには、最初にスタンド背面のスライダーを ロック解除 位置に動かします。その後、必要に応じて、ディスプレイを上昇、降下させることができます。

注: スタンドの背面のスライダーを、ディスプレイの任意の高さのロック位置に動かすことができますが、高さはディスプレイが一番低い位置にある場合にのみロックできます。

[1] 充電は、USB 充電でDPMSモードが有効になっているか、DPMS が完全に無効になっている場合にのみ可能です（27 ページの「DPMSモード」を参照）。
