HD に基づく制限ゾーン (RZ)

HD は、プロジェクターが放出するルーメン数および取り付けられたレンズの種類によって異なります。全体的な考慮事項 の章を参照してください。

訓練を受けていないエンドユーザー (ベニュー訪問者、観客など) を保護するために、設置場所は、以下の設置要件に適合しなければなりません。オペレーターは、危険距離内のビームへのアクセスを制御するか、観客の目が危険距離内にならないようにする高さに製品を設置すること。制限を超える放射レベルはオペレーター、パフォーマー、従業員以外の人間が上に立つことを許されるあらゆる表面上 2.0 メートル 未満 (SH)、またはそのような人間がいることの許可されるあらゆる場所から横方向に1.0 メートル (SW) 未満の場所では許可されません。抑制のない振る舞いが合理的に予測できる環境では、例えば、HD範囲内である個人が別の個人の肩に乗ることによる暴露の可能性を防ぐために、最低分離高は 3.0 メートル以上高くする必要があります。

これらの値は最小値で、IEC 62471-5:2015 section 6.6.3.5 で提供されたガイダンスに基づいています。

インストーラーとユーザーはリスクを理解し、ラベルとユーザー情報に示された危険距離に基づいて防護手段を講じる必要があります。取り付け方法、分離高さバリア、検出システム、その他の適用できる規制措置は、目が危険距離内部で放射に晒されないようにする必要があります。

例えば、1 メートル以上のHDがあり人が存在する可能性のある非管理区域に光を放射するプロジェクターは、「固定されたプロジェクターの取り付け」パラメーターに従って配置する必要があります。その結果、光が床面から 2.0 メートル以上高いところを通らない限り、HDは観客区域に向かって伸びることはありません。抑制のない振る舞いが合理的に予測できる環境では、例えば、HD範囲内である個人が別の個人の肩に乗ることによる暴露の可能性を防ぐために、最低分離高は 3.0 メートル以上高くする必要があります。十分に大きな分離高は画像プロジェクターを天井にまたは物理的バリアの使用を通して取り付けることで達成できます。

国の既定により、投影レンズと関連危険距離 (HD) 間のゾーン内の投影された光の中に立ち入ることは禁じられています。十分な分離高を作り出したり、バリアを置いたりするなどして、その行為が物理的に不可能になるようにするものとします。最低分離高は、オペレーター、パフォーマー、または従業員以外の人間が上に立つことの許可される表面を考慮に入れます。

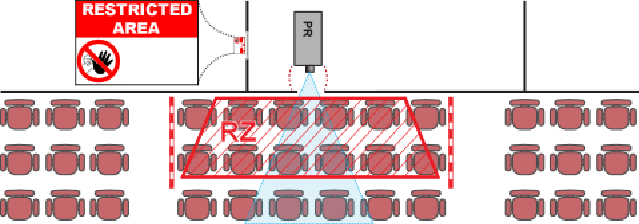

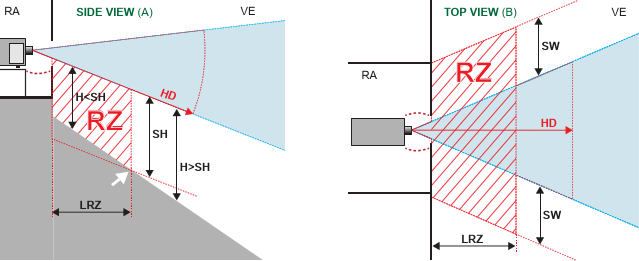

画像 1–3 に、一般的な設置方法を示します。これらの最低要件が満たされるかどうかを確認しなければなりません。必要に応じて、ベニュー内の制限ゾーン (RZ) を設定しなければなりません。この場合は、画像 1–3 に示す赤いロープなど、物理的なバリアを使用します。

制限区域のステッカーは、アイコンのみのあるステッカーに置き換えることができます。
