HD를 토대로 한 제한 구역 (RZ)

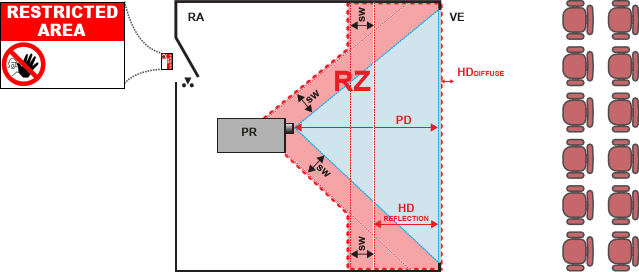

프로젝터는 광선을 디퓨즈 코팅 영사 화면에 영사하는 후면 영사 애플리케이션에도 적합합니다. 다음 그래픽에서 표시된 바와 같이 2개의 영역이 고려되어야 합니다: 제한된 밀폐된 영사 영역(RA) 및 관찰 영역(VE).

이러한 유형의 설치에는 다음과 같은 3가지 HD를 고려해야 합니다.

• “고휘도 주의 사항: 위험 거리” 에 설명된 HD, 내부 광선 노출 관련.
• HD_반사 : 후면 영사 화면에서 반사된 광선과 관련하여 계속 제한되어야 하는 거리
• HD_디퓨즈 : 후면 영사 화면의 디퓨즈 표면 관찰 시 고려해야 하는 관련 거리.

“고휘도 주의 사항: 위험 거리”에서 설명한 바와 같이, HD보다 가까운 모든 광선 영역에 제한 구역을 반드시 생성해야 합니다. 밀폐된 영사 영역에서 두 개의 제한 구역의 통합은 관련되어 있습니다. 앞쪽 광선으로부터의 1미터 차단 폭(SW)을 고려한 화면을 향한 영사된 광선의 제한 구역입니다. 화면 (HD_반사) 로부터의 후면 반사와 관련된 제한 구역과 통합되고 1미터의 횡방향 분리를 고려합니다.

HD_반사 거리는 확인된 HD 거리와 후면 영사 화면까지의 영사 거리 간 차이의 25%와 같습니다 사용되는 렌즈 및 프로젝터 모델의 HD 거리를 확인하려면 “일반 고려 사항”장을 참조하십시오.

HDreflection = 25% (HD – PD)

관찰 시 화면에서 방출되는 광선은 10cm에서 확인되는 RG2 노출 제한을 초과해서는 안 됩니다. HD_디퓨즈는 측정된 화면 표면 광선이 5000 cd/m² 또는 15000 LUX 미만인 경우 무시될 수 있습니다.
