Зона ограничения, зависящая от безопасного расстояния до источника светового луча

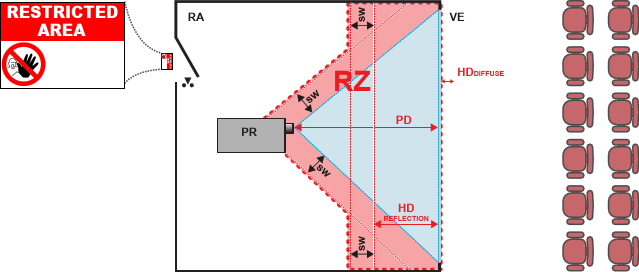

Проектор также подходит для целей рирпроекции, когда луч падает на проекционный экран с разряженным покрытием. Как видно на следующем рисунке, необходимо следить за двумя зонами: областью ограниченного проецирования закрытого типа (RA) и зоной просмотра (VE).

Для данного типа установки необходимо рассмотреть 3 разных безопасных расстояния:

• Безопасное расстояние, обсуждаемое в разделе “Меры предосторожности при работе с устройствами высокой яркости: опасное расстояние”, уместно при прямом воздействии луча.
• Безопасное расстояние _{для отражения}, которое должно быть ограничено в связи с отражаемым светом от экрана рирпроекции.
• Безопасное расстояние _{для диффузии}, учитываемое при наблюдении за разряженной поверхностью экрана рирпроекции.

Как описано в “Меры предосторожности при работе с устройствами высокой яркости: опасное расстояние”, необходимо в обязательном порядке создать зону ограничения в пределах безопасного расстояния. В области проецирования закрытого типа уместно иметь комбинацию двух зон ограничения: Зона ограничения проецируемого на экран луча; необходимо отделить 1 метр перед лучом. Зона ограничения равно относится и к отражению рирпроекции от экрана (безопасное расстояние _{для отражения}); также необходим 1 метр отделения в каждую сторону.

Безопасное расстояние _{для отражения} равно 25 % от разницы между вычисленным безопасным расстоянием и расстоянием проецирования (PD) на экран рирпроекции. Чтобы определить безопасное расстояние для используемого типа линз и модели проектора, см. раздел “Общие положения”.

HDreflection = 25% (HD – PD)

Свет, излучаемый экраном в пределах области наблюдения, не должен превышать допустимый уровень излучения RG2, определяемого на расстоянии 10 см. Безопасным расстоянием _{для диффузии} можно пренебречь, если значение яркости на поверхности экрана ниже 5000 кд/м² или 15 000 лк.
