關於 LAN 連線

將 CB Core, CB Pro 連接到 LAN，遠端允許對 Base Unit 進行配置和管理。

連接方法

1. 移除 Base Unit 背面的纜線蓋板。



2. 將‘乙太網路’線連接至 Base Unit 背面的‘乙太網路’埠。（參考點 1）

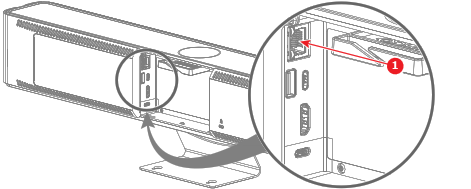

   • 對於 CB Core：

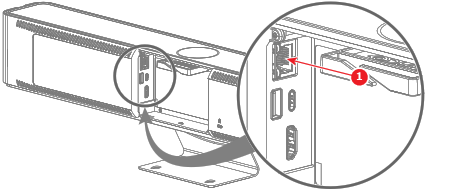

   • 對於 CB Pro：



3. 透過纜線綁線敷設纜線。（選用）

4. 將‘乙太網路’線的另一端進行連線，選項如下：

   • 網路連線，IP 位址由網路指派給 Base Unit。
   • 直接連線，預設 IP 位址為 192.168.1.23。

5. 使用選擇的瀏覽器導覽至 IP 位址。



   註： 取決於瀏覽器的配置，可能會顯示安全性警告。若要在未來防止此警告，請參閱 “HTTP 加密”。
6. 若要初始化配置程式，請參閱 “ClickShare 配置精靈”
7. 不必進行進一步連線時，請關閉 Base Unit 背面的纜線蓋板。
