8.18.1 إدارة إعدادات الشبكة

الموقع

شريط التنقل الجانبي: Network Settings (إعدادات الشبكة)

نبذة عن عنوان IP

يمكن استخدام طريقتين رئيسيتين لتكوين IP:

مؤشر الاتصال

سيختبر Encore3 تلقائيًا صلاحية الإشارة وسرعة أي كبل متصل بمنفذ ‘عنصر التحكم’. ستظهر نتائج هذا الاختبار في المؤشر بالحالات التالية:

ملاحظة: يشير المؤشر فقط إلى جودة الكبل المتصل. يمكن أن تمنع المشكلات الأخرى في Encore3 من الاتصال بالشبكة. لمزيد من المعلومات، راجع “استكشاف الأخطاء وإصلاحها في سلوك Encore3 غير الطبيعي”.
المؤشرالسرعة (ميغابت في الثانية)الوصف
الأحمر0لم يتم اكتشاف أي اتصال
الأخضر0 - 1000تم اكتشاف اتصال أبطأ
الأخضر1000+تم اكتشاف اتصال أسرع
كيفية التهيئة
  1. حدد الوحدة المطلوبة من القائمة.

  2. حدد الوضع المطلوب من مربع القائمة المنسدلة أسفل IP Mode (وضع IP) (المرجع 2) في علامة تبويب Adjust Settings (ضبط الإعدادات) (المرجع 1.

    • في حالة DHCP، انتقل إلى الخطوة 4.
    • في حالة الثبات، انتقل إلى الخطوة التالية.

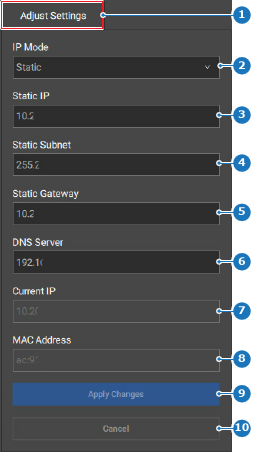

    صورة 8–174
    1
    تحديد الفئة
    2
    القائمة المنسدلة لوضع IP
    3
    حقل إدخال عنوان IP الثابت
    4
    حقل إدخال الشبكة الفرعية الثابتة
    5
    حقل إدخال البوابة الافتراضية الثابتة
    6
    حقل إدخال خادم DNS
    7
    تسمية عنوان IP الحالي
    8
    تسمية عنوان MAC للجهاز
    9
    زر التطبيق
    10
    زر الإلغاء
  3. املأ معلومات الشبكة المطلوبة (المرجع 3 إلى 6، صورة 8–174). لمزيد من المعلومات، اتصل بقسم تكنولوجيا المعلومات المحلي.

  4. انقر على Apply Changes (تطبيق التغييرات) (المرجع 9، صورة 8–174).

    ملاحظة: إذا كانت إعدادات IP الجديدة غير صحيحة أو لم تعد جزءًا من نفس الشبكة، فلن يتمكّن Event Master Toolset من اكتشاف الوحدة وتعديلها. يجب إجراء أي تعديلات أخرى على IP من خلال صفحة الويب أو اللوحة الأمامية للوحدة نفسها.

    يتم تحديث صف الوحدة المحددة بمعلومات IP الجديدة.
