8.10.1 إعداد اتصال EC-210

ملاحظة: هذه القائمة مرئية فقط في عميل Event Master Toolset على EC-210.
الموقع
  1. شريط التنقل الجانبي: Configuration (التكوين)
  2. اللوحة اليسرى: Comm Setup (إعداد الاتصالات)
نبذة عن إعداد اتصال EC-210

يحتوي EC-210 على منفذي إيثرنت يمكن تهيئتهما بشكل مستقل. تحدد هذه الإعدادات كيف تتفاعل EC-210 مع أي شبكة متصلة بها. لمزيد من المعلومات حول كيفية توصيل الشبكة، راجع “توصيل EC-210”.

كيفية التهيئة

  1. حدد الطريقة المطلوبة من القائمة المنسدلة بعد IP Mode (وضع IP) (المرجع 3) لمنفذ الشبكة المطلوب.

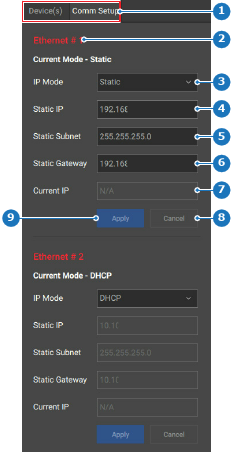

    صورة 8–17
    1
    تحديد الفئة
    2
    اسم منفذ الشبكة وتسمية الحالة
    3
    القائمة المنسدلة لوضع IP
    4
    حقل إدخال عنوان IP الثابت
    5
    حقل إدخال الشبكة الفرعية لعنوان IP
    6
    حقل إدخال عنوان IP الخاص بالبوابة الافتراضية
    7
    تسمية عنوان IP الحالي
    8
    زر الإلغاء
    9
    زر التطبيق

  2. هل الوضع المُختار هو DHCP؟

    • إذا كانت الإجابة بنعم، انتظر حتى توفر الشبكة عنوان IP في تسمية Current IP (عنوان IP الحالي) (المرجع 7، صورة 8–17). انتقل إلى الخطوة 4.
    • إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.

  3. عيّن تهيئة عنوان IP الثابت المطلوب.

    1. أدخل عنوان IP الخاص بـ EC-210 بعد Static IP (عنوان IP الثابت) (المرجع 4، صورة 8–17).
    2. أدخل قناع الشبكة الفرعية الذي يحتوي على عنوان IP المطلوب بعد Static Subnet (الشبكة الفرعية الثابتة) (المرجع 5، صورة 8–17).
    3. أدخل عنوان IP الخاص بالبوابة الافتراضية بعد Static Gateway (البوابة الثابتة) (المرجع 6، صورة 8–17).

  4. انقر على Apply (تطبيق) (المرجع 9، صورة 8–17).

    يستخدم المنفذ التهيئة للاتصال بالشبكة.
