4.12 توصيل EC-210

ملاحظة: إن Event Master Toolset يتطلب تشغيل EC-210، الإصدار 10.1 أو أعلى لتشغيله.
نبذة عن توصيل EC-210

لا تتطلب EC-210 جهاز كمبيوتر أو كمبيوتر محمول مخصص للعمل. Event Master Toolset يتم تشغيله محليًا على وحدة التحكم.

كيفية التوصيل

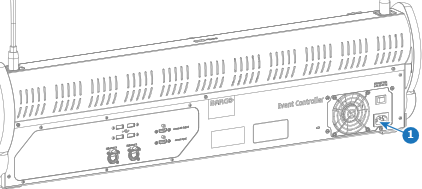

  1. قم بتوصيل كبل طاقة من مقبس الحائط إلى منفذ الطاقة (المرجع 1).

    صورة 4–27

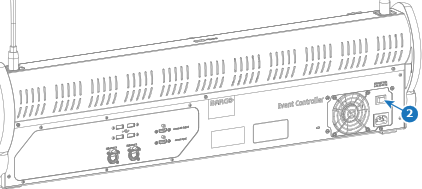

  2. عيّن مفتاح الطاقة (المرجع 2) في وضع ‘التشغيل’.

    صورة 4–28

    يرتد الضوء ذهابًا وإيابًا بين أزرار ‘الوجهة’.

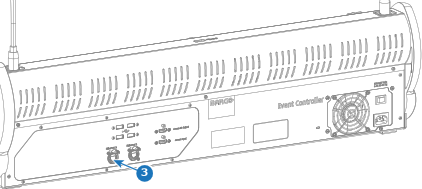

  3. قم بتوصيل كبل إيثرنت من الشبكة بمنفذ ‘الإيثرنت 1’ (المرجع 3).

    صورة 4–29

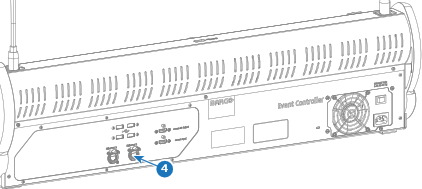

  4. هل هناك حاجة إلى اتصال شبكة احتياطي؟

    • إذا كانت الإجابة بنعم، فقم بتوصيل كبل إيثرنت ثانٍ بمنفذ ‘الإيثرنت 2’ (المرجع 4). انتقل إلى الخطوة التالية.
    • إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.
    صورة 4–30

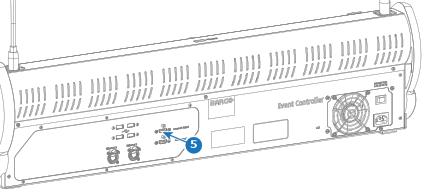

  5. هل يجب استخدام شاشة عرض خارجية كشاشة إضافية؟

    • إذا كانت الإجابة بنعم، فقم بتوصيل الشاشة بمنفذ HDMI الخاص بـ ‘إخراج الشاشة رقم 3’ (المرجع 5). انتقل إلى الخطوة التالية.
    • إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.
    صورة 4–31

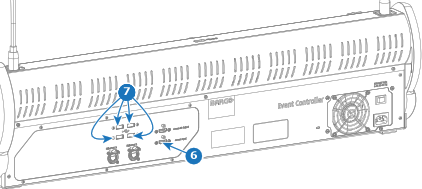

  6. هل يجب استخدام إحدى الشاشات المدمجة في EC-210 كشاشة عرض ممتدة لجهاز كمبيوتر أو كمبيوتر محمول؟

    • إذا كانت الإجابة بنعم مع وظيفة اللمس، فقم بتوصيل جهاز الكمبيوتر أو الكمبيوتر المحمول بمنفذ HDMI الخاص بـ ‘إدخال الشاشة’ (المرجع 6) وبأي منفذ شاغر من USB من النوع A (المرجع 7). انتقل إلى الخطوة التالية.
    • إذا كانت الإجابة بنعم من دون وظيفة اللمس، فقم بتوصيل جهاز الكمبيوتر أو الكمبيوتر المحمول بمنفذ HDMI ‘الخاص بإدخال الشاشة’ (المرجع 6). انتقل إلى الخطوة التالية.
    • إذا كانت الإجابة بلا، انتقل إلى الخطوة التالية.
    صورة 4–32

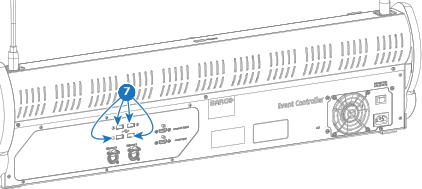

  7. قم بتوصيل لوحة مفاتيح و/أو ماوس بأي من منافذ ‘USB من النوع A’ الخاص بـ EC-210 (المرجع 7). (اختياري)

    صورة 4–33
  8. قم بتكوين منافذ الشبكة المتصلة باستخدام Event Master Toolset. لمزيد من المعلومات، راجع “إعداد اتصال EC-210”.
  9. استخدم البرنامج Event Master Toolset الذي يعمل على EC-210 للاتصال بـ Encore3 أو محاكي Encore3. لمزيد من المعلومات، راجع “إنشاء النظام”.
