Conditions préalables

Pour utiliser le contrôleur, il faut disposer d’un ordinateur sur lequel l’Event Master Toolset est installé et qui est doté d’un port ‘USB-A’ libre. Pour en savoir plus sur l’installation de l’Event Master Toolset, voir “Installation de l’Event Master Toolset”.

À propos de l’alimentation électrique de l’EC-30

L’EC-30 est livré avec un adaptateur secteur dédié. Cet adaptateur secteur doit être utilisé pour l’alimentation de l’EC-30.

Comment connecter

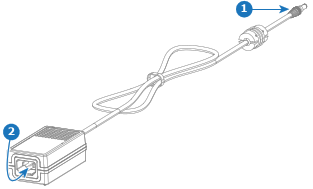

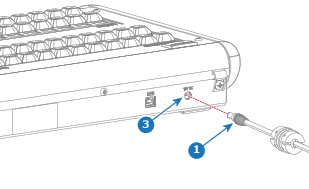

1. Branchez la fiche de l’adaptateur (référence 1) au port d’alimentation électrique de l’EC-30 (référence 3).



2. Branchez un câble d’alimentation électrique entre la prise murale et le port d’alimentation (référence 2).



   Une lumière clignote sur les boutons ‘Destination’.

3. Branchez un câble ‘USB-B vers USB-A’ entre le port ‘USB-B’ de l’EC-30 (référence 4) et un port ‘USB-A’ libre de l’ordinateur.



   Le clignotement s’arrête dès que la connexion à l’ordinateur est établie.

4. Exécutez l’application Event Master Toolset sur l’ordinateur connecté.

5. Un message vous invite-t-il à installer le pilote du contrôleur ?

   • Si c’est le cas, installez le pilote.
   • Si ce n’est pas le cas, aucune autre action n’est requise.
