Emplacement

1. Barre de navigation latérale : MVR
2. Panneau de gauche : All Sources (Toutes les sources)
3. Panneau de droite : Setup (Configuration), Window (Fenêtre), Templates (Modèles) ou Presets (Pré-réglages)

Disposition des modèles

Quelques suggestions de disposition pour la MVR ont été ajoutées sous forme de modèles. Ces modèles permettent de créer des grilles de fenêtres dont la forme correspond à celle indiquée dans leur nom. Ces modèles peuvent être modifiés davantage ou utilisés tels quels.

Comment modifier

1. Cochez les MVR souhaitées ou View All (Tout afficher) (référence 1) dans le panneau supérieur de la fenêtre de travail centrale.



   Conseil : La sélection sur fond gris clair (référence 2) s’affiche dans la fenêtre de travail centrale. Les modifications peuvent avoir une incidence sur les MVR qui ne sont pas affichées.



2. Sélectionnez la disposition à modifier dans le menu déroulant des dispositions (référence 5).



   Conseil : Chaque MVR peut comporter jusqu’à 10 dispositions différentes.


   Conseil : Par défaut, la disposition Layout1 (Disposition 1) se remplit automatiquement en fonction de la configuration. Si la disposition Layout1 (Disposition 1) est écrasée, le remplissage automatique ne s’effectue plus.



3. Faut-il utiliser une disposition modèle ?



   Remarque : Ces modèles écraseront toute disposition existante.

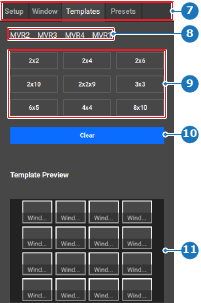

   • Si c’est le cas, sélectionnez la disposition de grille souhaitée (référence 9) dans la catégorie Templates (Modèles) (référence 7) du panneau de droite. Passez à l’étape suivante.
   • Si ce n’est pas le cas, passez à l’étape suivante.



4. Ajoutez des fenêtres à la zone de travail centrale en utilisant l’une ou plusieurs des méthodes suivantes :

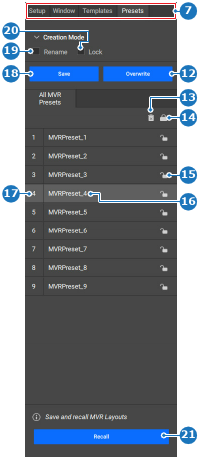

   • Rappelez un pré-réglage (référence 21) dans le panneau de droite, sous Presets (Pré-réglages) (référence 7). Pour en savoir plus sur la création de pré-réglages, voir “Pré-réglages de la MVR”.

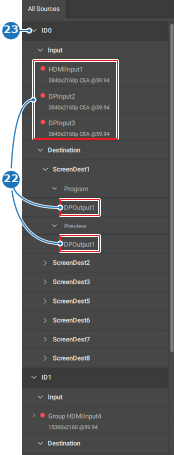

   • Faites glisser et déposez la source souhaitée depuis le panneau de gauche All Sources (Toutes les sources) (référence 22) vers le panneau de travail central.


   Remarque : Les fenêtres ne doivent pas se chevaucher. L’UMD n’est pas considéré comme faisant partie de la fenêtre.


   Conseil : Si l’on dépose une source du panneau de gauche sur une fenêtre qui contient déjà une source, celle-ci est remplacée par la source déplacée depuis le panneau de gauche.


   Conseil : Si la liste est masquée, cliquez sur la flèche ().





5. Réglez la position, la taille et le nom des fenêtres à l’aide d’une ou plusieurs des méthodes suivantes :

   • Cliquez sur le bord de la fenêtre (référence 24) dans la fenêtre de travail centrale et faites-le glisser pour ajuster sa taille.
   • Cliquez sur la fenêtre (référence 25) dans la fenêtre de travail centrale et faites-la glisser jusqu’à la position souhaitée.

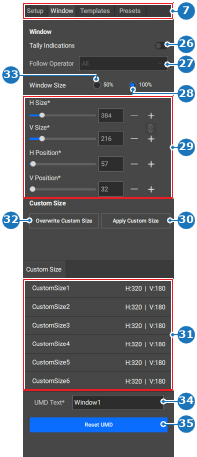

   • Réglez la fenêtre à l’aide des options (référence) de la catégorie Window (Fenêtre) (référence 7) du panneau de droite.
   • Alignez les fenêtres sélectionnées à l’aide des icônes (références 36 à 50) du panneau inférieur.
   • Retirez une fenêtre indésirable à l’aide du bouton Clear (Effacer) (référence 51) du panneau inférieur.
   • Affichez ou masquez l’UMD (référence 52), la Border (Bordure) (référence 53) et le AOI Marker (Marqueur AOI) (référence 54) dans le panneau inférieur.


   Remarque : Les fenêtres ne doivent pas se chevaucher. L’UMD n’est pas considéré comme faisant partie de la fenêtre.


   Conseil : Choisissez des noms explicites qui traduisent l’objectif visé.


   Conseil : La bordure, le marqueur de la zone d’intérêt (AOI) et le libellé d’affichage sous moniteur (UMD) peuvent être masqués dans la MVR à l’aide du panneau inférieur. Ils resteront visibles dans le logiciel.







6. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
