Emplacement

1. Barre de navigation latérale : Configuration
2. Fenêtre de travail centrale : Detail View (Vue détaillée) ou System View (Vue du système) ou Link Resources (Ressources associées)

À propos de la fréquence native du système

La fréquence native du système détermine à quelle fréquence d’horloge, en Hz, les unités exécutent leurs tâches. Il est recommandé de régler la fréquence native de tous les périphériques sur la même valeur en Hz. Cela permet de réduire au minimum les images ou les écarts lors de la communication ou du traitement des signaux.

Fréquence native du système et genlock

Le Genlock utilise la fréquence native du système pour maintenir la synchronisation entre les différents périphériques. La sortie Genlock suit toujours la même fréquence que la fréquence native du système. Pour en savoir plus sur le Genlock, voir “Genlock”.

Pour régler

1. Le panneau inférieur est-il caché ?

   • Si c’est le cas, cliquez sur le menu hamburger (). Passez à l’étape suivante.
   • Si ce n’est pas le cas, passez à l’étape suivante.

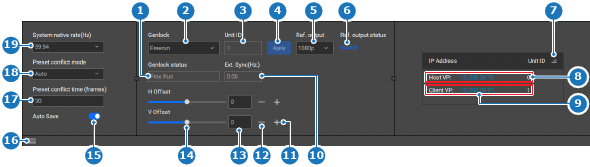

2. Sélectionnez la fréquence native du système souhaitée dans le menu déroulant sous System native rate(Hz) (Fréquence native du système (Hz)) (référence 19).



   Conseil : Le Genlock ne peut être verrouillé en externe que si la fréquence de référence correspond à la moitié, à la valeur exacte ou au double de la fréquence native du système.



3. Cliquez sur l’icône d’enregistrement () dans l’en-tête.
