Conditions préalables

Pour utiliser le contrôleur, il faut disposer d’un ordinateur sur lequel l’Event Master Toolset est installé et qui est doté d’un port ‘USB-A’ libre. Pour en savoir plus sur l’installation de l’Event Master Toolset, voir “Installation de l’Event Master Toolset”.

À propos de l’alimentation électrique de l’EC-50

L’EC-50 est équipé d’un adaptateur secteur intégré. Cet adaptateur secteur interne ne doit être branché que sur des prises électriques d’une tension maximale de 230 V.

Comment connecter

1. Branchez un câble d’alimentation électrique entre la prise murale et le port d’alimentation (référence 1).



2. Placez l’interrupteur d’alimentation (référence 2) sur la position ‘marche’.



   Une lumière clignote sur les boutons ‘Destination’.

3. Branchez un câble ‘USB-B vers USB-A’ entre le port ‘USB-B’ de l’EC-50 (référence 3) et un port ‘USB-A’ libre de l’ordinateur.



   Le clignotement s’arrête dès que la connexion à l’ordinateur est établie.

4. Branchez un câble DVI entre le port de ‘sortie DVI’ de l’ordinateur et le port ‘DVI-D’ (référence 4) de l’EC-50.



   Le bureau de l’ordinateur s’affiche sur l’écran tactile de l’EC-50.

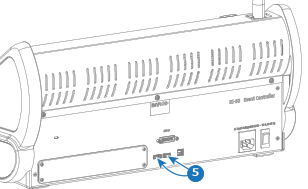

5. Branchez un clavier et/ou une souris sur l’un des ports ‘USB-A’ de l’EC-50 (référence 5). (en option)



6. Exécutez l’application Event Master Toolset sur l’ordinateur connecté.

7. Un message vous invite-t-il à installer le pilote du contrôleur ?

   • Si c’est le cas, installez le pilote.
   • Si ce n’est pas le cas, aucune autre action n’est requise.
