Encore3 - Identifiant de l’unité, adresse IP - Guide de l’utilisateur (HTML)

5.2.1 Identifiant de l’unité, adresse IP

DHCP: Le DHCP (Dynamic Host Configuration Protocol) est un protocole qui gère les adresses IP. Lorsqu’un périphérique est connecté à un réseau DHCP, le serveur DHCP attribue automatiquement une adresse IP inutilisée à ce périphérique. Cela garantit que tous les périphériques connectés disposent d’adresses IP uniques au sein d’une même plage.

Emplacement

System (Système) > Unit ID, IP address (Identifiant de l’unité, adresse IP)

À propos de l’identifiant de l’unité

L’identifiant de l’unité est utilisé lors de la liaison et permet au logiciel de différencier chaque Encore3 à l’aide d’un numéro spécifique. Ce numéro peut être un ‘0’ ou un ‘1’. Il est recommandé d’attribuer le numéro ‘0’ à l’unité hôte.

À propos de l’adresse IP

Il existe deux méthodes principales pour la configuration de l’adresse IP :

Mode statique : règle l’Encore3 sur une adresse IP fixe définie par l’utilisateur.
Mode DHCP : l’Encore3 demande une adresse IP au serveur DHCP du réseau auquel il est connecté.

Témoin de connexion

L’Encore3 teste automatiquement la validité du signal et la vitesse de tout câble connecté au port ‘Contrôle’. Les résultats de ce test s’affichent dans le témoin avec les états suivants :

Remarque : Ce témoin signale uniquement la qualité du câble connecté. D’autres problèmes peuvent empêcher l’Encore3 de se connecter au réseau. Pour plus d’informations, voir la section “Dépannage en cas de comportement anormal de l’Encore3”.

Témoin	Vitesse (Mb/s)	Description
Rouge	0	Aucune connexion détectée
Vert	0 à 1 000	Connexion plus lente détectée
Vert	1 000+	Connexion plus rapide détectée

Pour configurer...

Sélectionnez le mode souhaité dans le menu déroulant sous IP Mode (Mode IP) (référence 9).
- Pour le DHCP, passez à l’étape 3.
- Pour le mode Statique, passez à l’étape suivante.

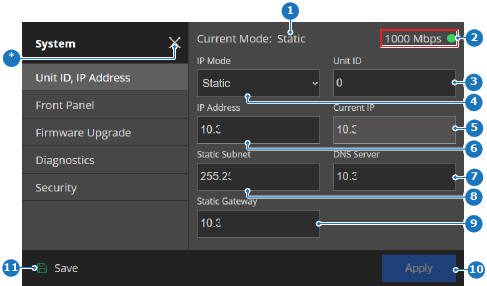

Image 5–4
1
Libellé du mode IP actuel
2
Témoin de connexion
3
Champ de saisie de l’identifiant de la liaison
4
Menu déroulant du mode IP
5
Libellé de l’adresse IP actuelle
6
Champ de saisie de l’adresse IP
7
Champ de saisie du serveur DNS
8
Champ de saisie du masque de sous-réseau
9
Champ de saisie de la passerelle par défaut
10
Bouton Appliquer
11
Bouton Enregistrer
*
Bouton Fermer
Renseignez les informations de réseau requises (références 4 à 9, Image 5–4) à l’aide du clavier numérique contextuel. Pour en savoir plus, veuillez contacter le service informatique local.
Faut-il changer l’identifiant de l’unité ?
- Si c’est le cas, saisissez l’identifiant souhaité dans le champ prévu à cet effet sous Unit ID (Identifiant de l’unité) (référence 3, Image 5–4).
- Si ce n’est pas le cas, passez à l’étape suivante.
Appuyez sur Apply (Appliquer) (référence 10, Image 5–4) pour confirmer les réglages.
Les modifications d’adresse IP sont appliquées lorsque l’étiquette Current IP (Adresse IP actuelle) (référence 4, Image 5–4) est mise à jour.
Appuyez sur Save (Enregistrer) (référence 11, Image 5–4).
