8.10.7.5 編集スクリーンの宛先

場所
  1. ナビゲーションサイドバー: Configuration (構成)
  2. メイン作業ウィンドウ: Detail View (詳細ビュー)
  3. 右パネル: Output (出力) >、Screen (スクリーン) または Auxiliary (補助)
編集方法

  1. 以下のいずれかの方法で、目的の宛先を選択します:

    • 中央作業ウィンドウにあるマップ表示 (参照 3) のセクションで、目的の宛先をクリックします。
    • 中央作業ウィンドウで、目的の出力コネクタ (参照 4) をクリックします。
    • 右パネルのScreen (スクリーン) (参照 28) またはAux (補助) (参照 39) の下から、目的の宛先を選択します。
    注: 一度に 1 つのオプションしか選択できません。
    ヒント: ある方法での選択内容は、他の方法にも自動的に反映されます。
    画像 8–57
    1
    ユニットの詳細
    2
    スクリーンリソースインジケーター
    3
    使用済み／使用可能なリソースのマッピング概要
    4
    Event Master カードコネクタのステータス
    5
    Genlock 接続ステータス
    6
    LTC の接続状況 (未対応)
    7
    Dante のオーディオ接続ステータス (未対応)
    8
    電源接続ステータス
    画像 8–58
    9
    カテゴリの選択
    10
    出力選択
    11
    新しいスクリーン宛先ボタン
    12
    スクリーン宛先名入力欄
    13
    出力コネクタの解像度ドロップダウン
    14
    水平方向・垂直方向ピクセルを更新ボタン
    15
    垂直方向投影ブレンドエリア
    16
    選択した出力を削除するボタン
    17
    追加出力作成ボタン
    18
    スクリーン宛先出力の概要
    19
    キャンセルボタン
    20
    確認ボタン
    21
    出力をコピーボタン
    22
    水平方向の投影ブレンドエリア
    23
    スクリーンの宛先水平方向ピクセル入力欄
    24
    スクリーンの宛先垂直方向ピクセル入力欄
    25
    プロジェクタースクリーン宛先タイプ
    26
    LED スクリーン宛先タイプ
    27
    現在の選択名
    28
    スクリーンの宛先リスト
    29
    スクリーンの宛先削除ボタン
    画像 8–59
    9
    カテゴリの選択
    10
    出力選択
    30
    新しい AUX 宛先ボタン
    31
    Aux 宛先名入力欄
    32
    出力コネクタの解像度ドロップダウン
    33
    追加出力作成ボタン
    34
    Aux 宛先出力の概要
    35
    キャンセルボタン
    36
    確認ボタン
    37
    選択した出力を削除するボタン
    38
    現在の選択名
    39
    Aux の宛先リスト
    40
    Aux 宛先削除ボタン

    中央作業エリアに詳細ウィンドウが表示されます。

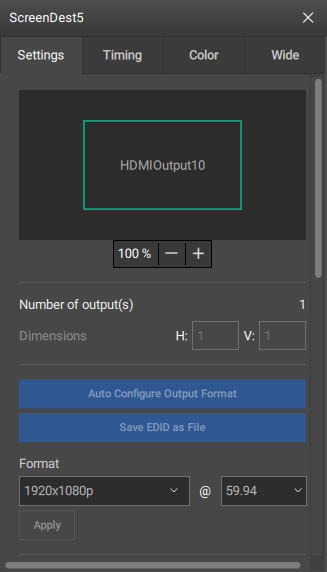

  2. ポップアップウィンドウで、必要な設定を編集します。

    注: 一部の設定には詳細な知識が必要です。編集を行う前に、十分なトレーニングを受け、環境について理解しておくようにしてください。
    ヒント: このポップアップウィンドウは、中央作業エリア内のどこにでも移動できます。
    ヒント: 使用可能なスクリーン出力リソースが十分あれば、混合レイヤーの数を増やすことができます。詳しくは、リソース を参照してください。
    画像 8–60
  3. ヘッダーにある保存アイコン () をクリックします。
