8.10.8.4 入力の編集

場所
  1. ナビゲーションサイドバー: Configuration (構成)
  2. メイン作業ウィンドウ: Detail View (詳細ビュー)
  3. 右パネル: Input (入力)
編集方法

  1. 以下のいずれかの方法で、目的の入力を選択してください:

    • 中央作業ウィンドウにあるカードレイアウト (参照 4) から、目的の入力コネクタをクリックします。
    • 右パネルのリスト (参照 11) から、目的の入力またはグループを選択します。
    注: 一度に 1 つのオプションしか選択できません。
    ヒント: ある方法での選択内容は、他の方法にも自動的に反映されます。
    画像 8–66
    1
    ユニットの詳細
    2
    スクリーンリソースインジケーター
    3
    使用済み／使用可能なリソースのマッピング概要
    4
    Event Master カードコネクタのステータス
    5
    Genlock 接続ステータス
    6
    LTC の接続状況 (未対応)
    7
    Dante のオーディオ接続ステータス (未対応)
    8
    電源接続ステータス

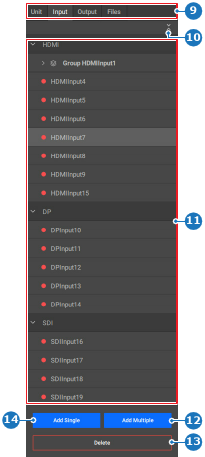

    画像 8–67
    9
    カテゴリの選択
    10
    すべての入力項目を折りたたむ／展開する
    11
    タイプごとの入力リスト
    12
    複数の入力を作成ボタン
    13
    選択した入力を削除するボタン
    14
    入力ボタンを 1 つ作成

    中央作業エリアに詳細ウィンドウが表示されます。

  2. ポップアップウィンドウで、必要な設定を編集します。

    注: 一部の設定には詳細な知識が必要です。編集を行う前に、十分なトレーニングを受け、環境について理解しておくようにしてください。
    ヒント: このポップアップウィンドウは、中央作業エリア内のどこにでも移動できます。
    ヒント: その目的を反映して、わかりやすい名前を付けてください。
    ヒント: 将来、これらのユーザー設定 HDR メタデータやフォーマットが必要になる場合は、カスタムファイル機能を使用して保存することができます。詳しくは、ファイル を参照してください。

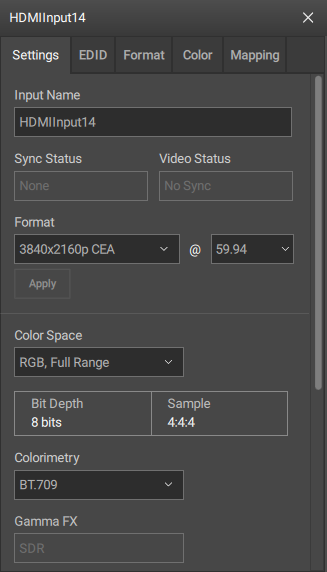

    画像 8–68
  3. ヘッダーにある保存アイコン () をクリックします。
